Технические требования
MTS Criterion™ Series 60, Руководство по эксплуатации Введение 27
Размеры
Рама

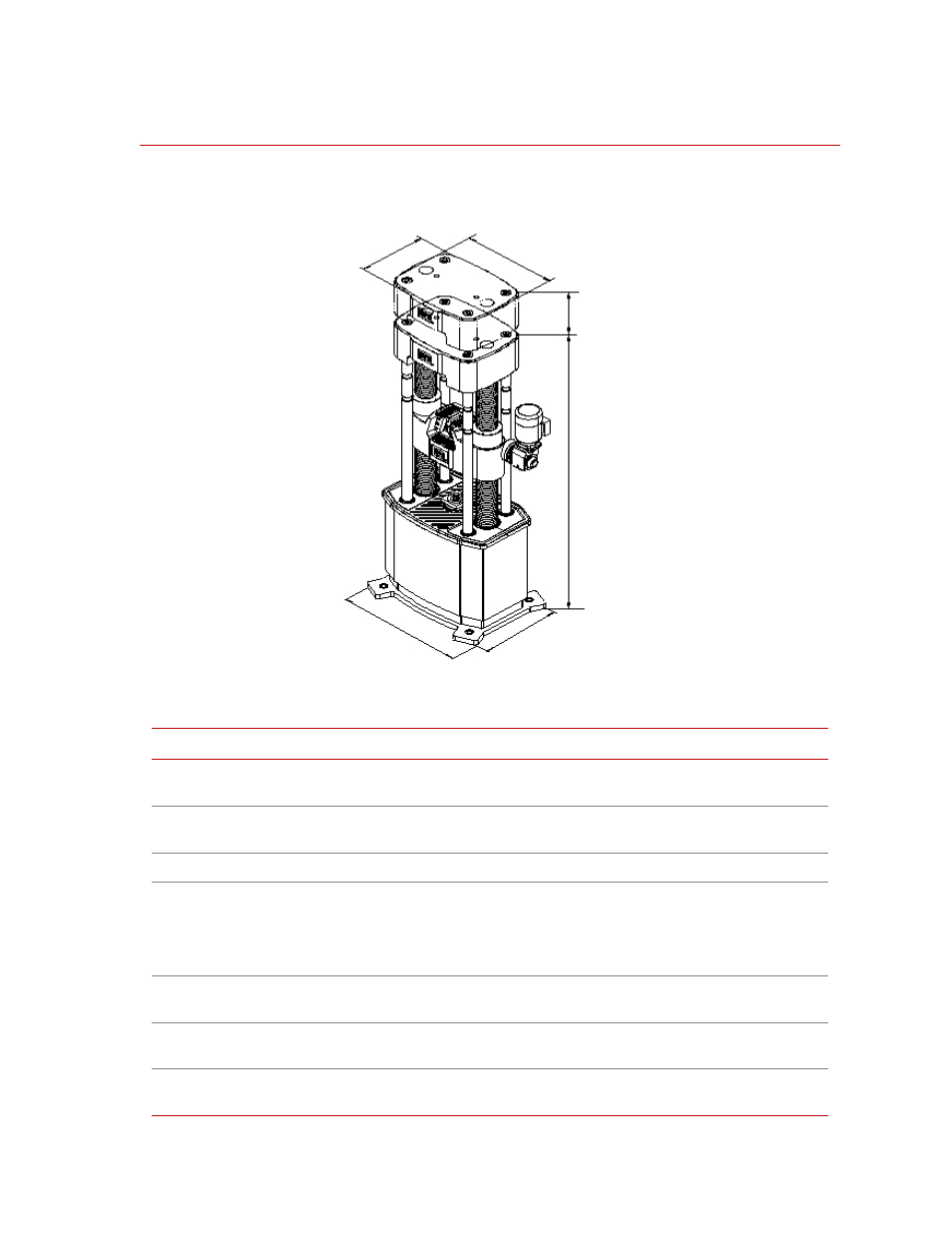

Размеры силовой рамы серии 60
64.305/64.305EL 64.605/64.605EL 64.106/64.106EL
Ширина (A) 870 мм
(34,25 дюйма)
1170 мм
(46,06 дюйма)
1310 мм
(51,57 дюйма)
Глубина (B) 725 мм
(28,54 дюйма)
800 мм
(31,50 дюйма)
910 мм
(35,83 дюйма)
Высота (C)
Стандартная длина (64.xxx)
Увеличенная длина (64.xxxEL)
2074 мм
(81,65 дюйма)
2470 мм
(97,24 дюйма)
2390 мм
(94,09 дюйма)
2780 мм
(109,45 дюйма)
2720 мм
(107,09 дюйма)
3130 мм
(123,23 дюйма)
Рабочий ход силового
привода (D) 150 мм (5,91 дюйма) 200 мм (7,87 дюйма) 250 мм (9,84 дюйма)
Глубина верхней траверсы (E) 500 мм
(19,69 дюйма)
600 мм
(23,62 дюйма)
670 мм
(26,38 дюйма)
Ширина верхней траверсы (F) 680 мм
(26,77 дюйма)
790 мм
(31,10 дюйма)
910 мм
(35,83 дюйма)
E F
D
C
A B
Силовая рама серии 60
