MTS Criterion™ Series 60, Руководство по эксплуатации
16
Описание
Введение
Описание
Любая испытательная система MTS Criterion серии 60 состоит из силовой
рамы, интегрированной рабочей платформы, и программного обеспечения

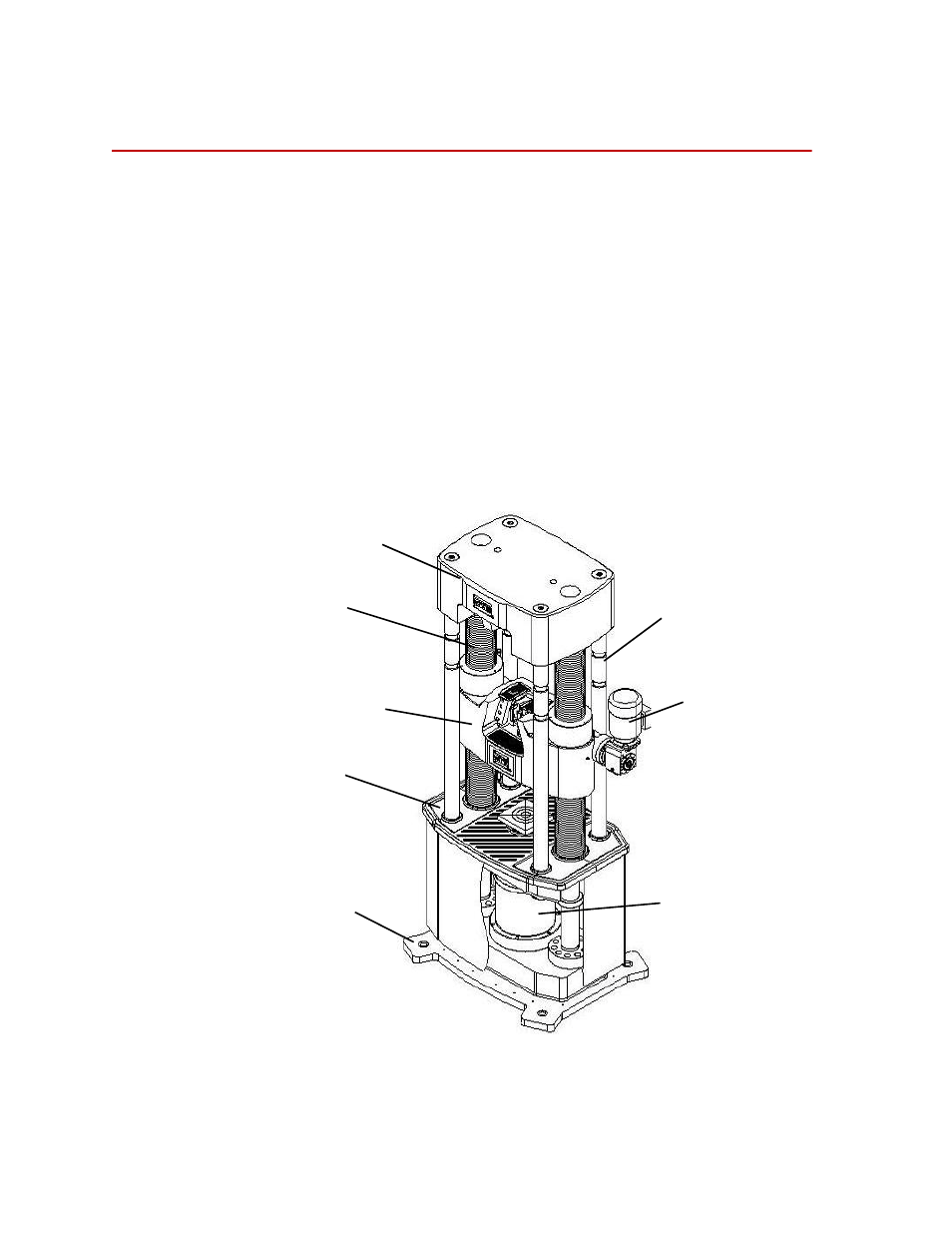

для проведения испытаний. На рисунке показаны внешние элементы
различных рам и интегрированных рабочих платформ систем MTS Criterion
серии 60.
Рама
Рама состоит из основания, силового привода, стола для испытаний,
нижней траверсы, верхней траверсы, направляющей стойки, и ходового
винта. Стол для испытаний соединен с вержней траверсой при помощи
стоек, образуя жесткую раму, а стол для испытаний соединяется с поршнем
через датчик силы. На раме имеются две зоны для проведения испытаний:
зона растяжения между верхней и нижней траверсами, и зона сжатия
между нижней траверсой и столом для испытаний. Регулировки в зонах
растяжения и сжатия можно производить, перемещая нижнюю траверсу
вверх и вниз, в соответствии с условиями проводимых испытаний.
Верхняя траверса
Ходовой винт
Нижняя траверса
Стол для испытаний
Основание
Направляющая стойка
Электродвигатель
подъема
траверсы
Силовой привод
