MTS Criterion™ Series 60, Руководство по эксплуатации
68
Подключение контроллера
Монтаж

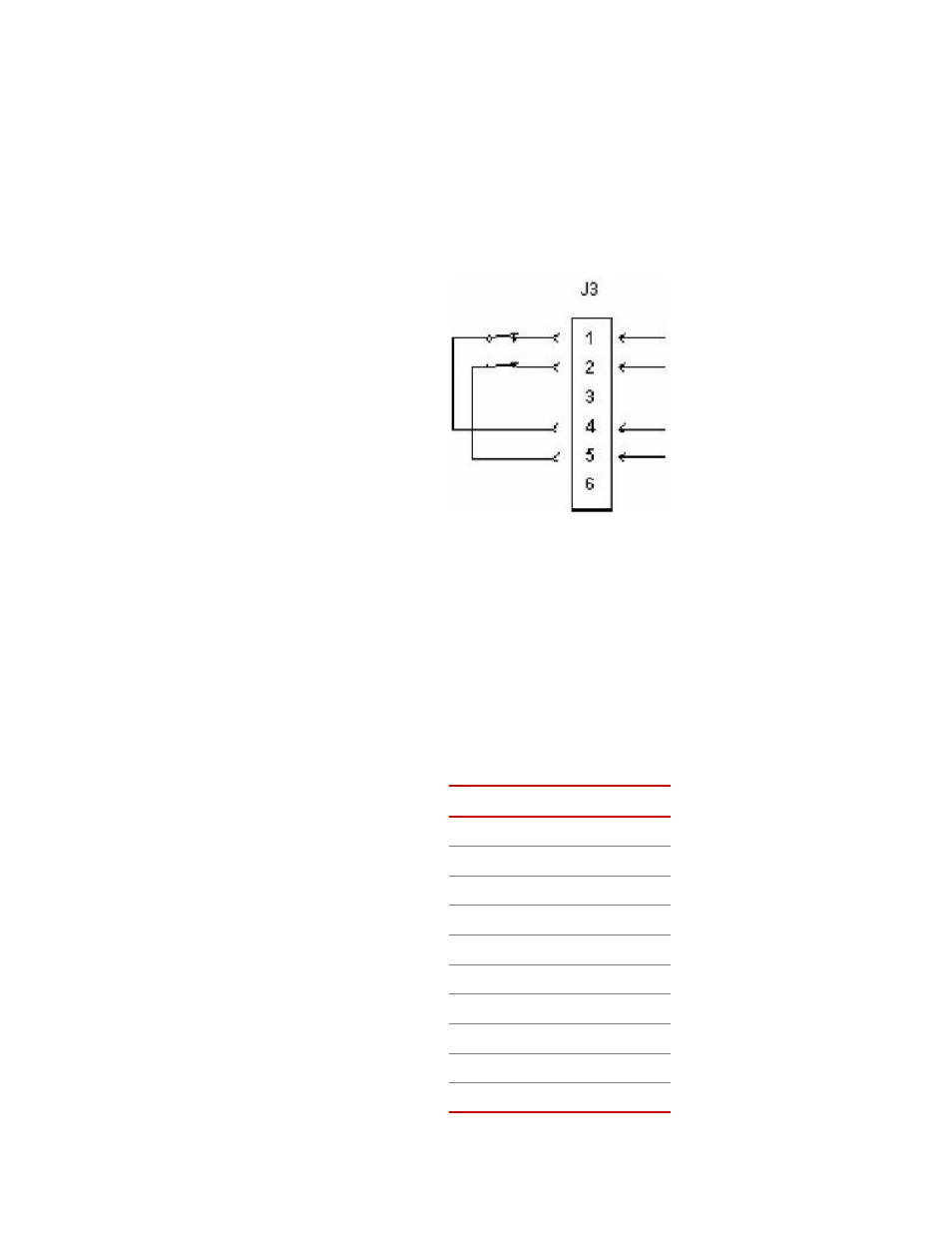

J3 Interlock
Этот разъем предназначен для подключения к выключателю на кожухе
испытательного участка, который размыкается при открывании дверцы.
Если этот разъем не используется, в него нужно вставить перемычку (шифр
детали 049-635-901). Если вы прокладываете кабель, то при использовании
провода калибра 24 длина кабеля не должна превышать 30,48 м (100 футов).
Выключатель должен быть включен по нормально замкнутой схеме, чтобы
при открывании дверцы включалась блокировка.
J4 Encoder
Этот разъем предназначен для тензометра на основе кодирующего
устройства. Характеристики этого разъема:
•
Электропитание: +5 В +/- 0,25 В при 100 мА макс.
•
Сигналы: Квадратура A и B с индексом I
•
Логика: Дифференциальные приемники (могут быть подключены
несимметрично)
•
Максимальная производительность: 100000 строк/с = 400000 отсчетов/с
Распределение выводов:
Распределение выводов
В
ЫВОД
С
ИГНАЛ
1
Данные TEDS
2
A+
3
A-
4
+5 В
5
I+
6
I-
7
Аналоговая ЗЕМЛЯ
8
B+
9
B-
10
Земля TEDS
