95-3440 39

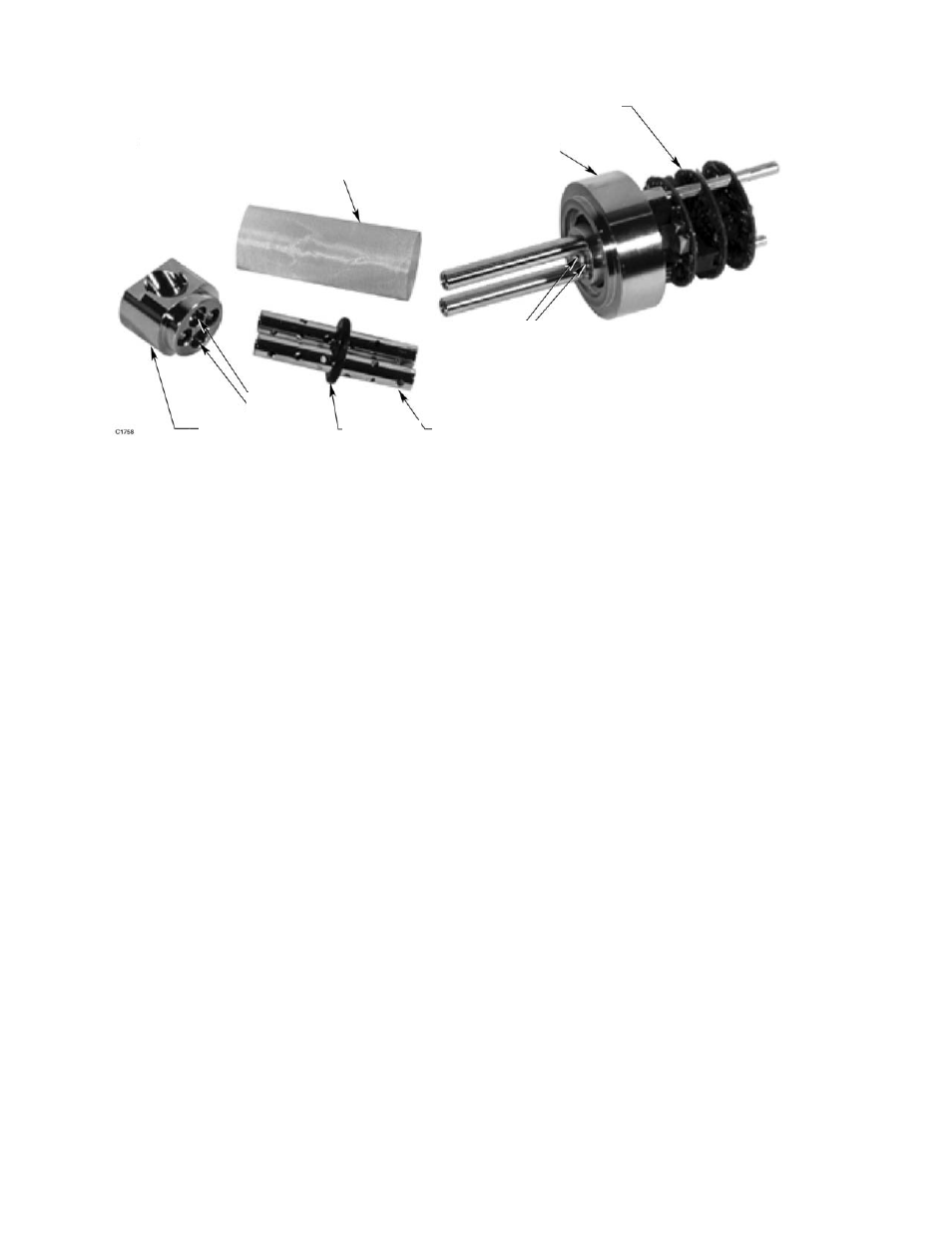

Рис. 27. Разборка детектора в корпусе из нерж. стали для проведения чистки.
4.
Используя обильное количество изопропилового спирта и губчатые помазки, аккуратно проведите
очистку отражательных поверхностей зеркал, расположенных внутри блока крепления. После
очистки зеркал, промойте их, используя меньшее количество спирта. Переверните блок
крепления зеркалами низ для удаления остатков моющей жидкости и посторонних частиц.
Повторите промывку зеркал для гарантии удаления любых посторонних частиц. Дайте
возможность блока крепления зеркал высохнуть на открытом воздухе в помещении, свободном от
пыли.
ВНИМАНИЕ!
Не допускается использование острых предметов при очистке зеркал. Повреждение
отражательной поверхности зеркал отменяет гарантию на детектор. Также, не
используйте при очистке ватные помазки, так как они зачастую оставляют волокна на
поверхности зеркал.
5.
Очистите две коллиматорные трубки и смотровые окошки, следуя указанной выше процедуре.
После того, как зеркала и трубки полностью высохли, переходите к обратной сборке детектора,
заменив, при необходимости, гидрофобный экран.
6.
Вставьте две коллиматорные трубки на место в отверстия большего размера блока зеркал и
убедитесь, что они полностью вошли в отверстия. Проверьте, чтобы фиксатор, удерживающий
коллиматорные трубки вместе, был хорошо центрирован на трубках и не перекрывал отверстия в
трубках.
ВНИМАНИЕ!
При замене гидрофобного экрана убедитесь, что его длина соответствует длине
заменяемого экрана или длине коллиматорных трубок, в случае, если экран не
использовался ранее. Если новый экран оказывается длиннее, то укоротите его на 5,8 мм
с помощью ножниц. Будьте осторожны, чтобы не сделать экран слишком коротким, что
позволит попадание загрязнителей внутрь детектора и вызовет сигнал неисправности
оптики.
7.
В случае применения гидрофобного экрана ранее, осторожно наденьте новый гидрофобный
фильтр на две монтажные трубки, так чтобы не смять или не погнуть экран. Он должен быть
свободно центрирован вокруг этих двух трубок.
Окошки (2)
Монтажная крышка
электронного блока
Электронный блок
Блок крепления
зеркал
Зеркала
Гидрофобный экран/фильтр
(применяется в некоторых стальных
моделях)
Фиксатор Коллиматорные трубки
Примечание: Снятие электронного
блока при разборке детектора не
обязательно.
