95-3440
27
ДИСТАНЦИОННАЯ УСТАНОВКА ДЕТЕКТОРА (ПО ВЫБОРУ)
В тех случаях, когда детектор необходимо установить раздельно от контрольного прибора, в месте
размещения детектора следует применять соединительную коробку, обеспечивающую
электромонтаж. В качестве контрольного устройства может служить либо контроллер U9500, либо
соединительная коробка с высокой крышкой и смотровым окошком. Типовая схема подключения в
случае раздельного размещения детектора показана на рис. 21. Для краткости ниже будет
рассмотрен случай использования в качестве управляющего устройства только контроллер U9500.
Оператор может проводить калибрование дистанционным способом, подсоединив трубку (с
наружным диаметром 1/4 дюйма) между калибровочной насадкой прямого впуска и местом
размещения контрольного устройства.

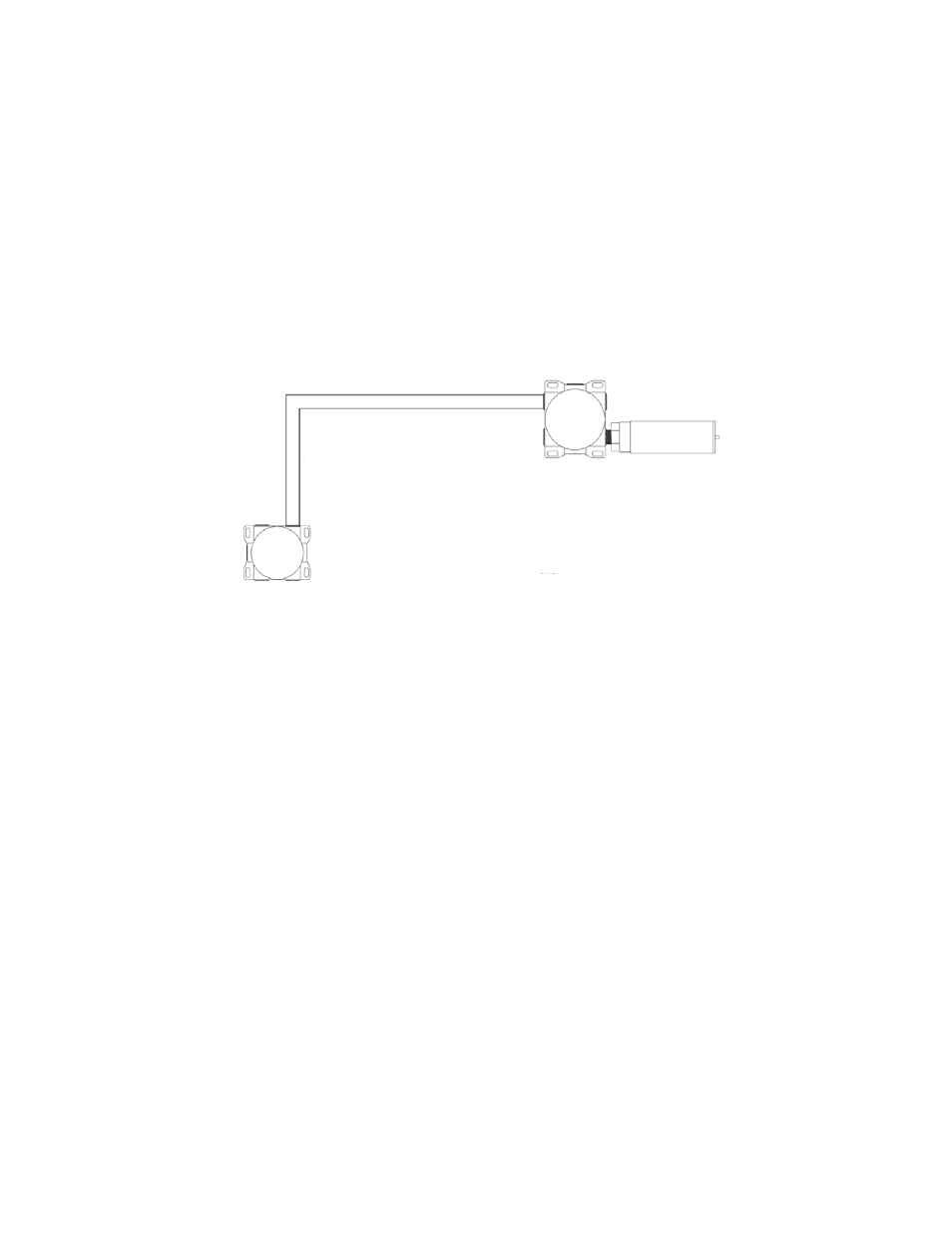

Рис. 21. Вариант дистанционной установки детектора PIR9400.
Требования к электромонтажу при дистанционной установке детектора
Для подключения соединительной коробки детектора к контроллеру рекомендуется применять
экранированный четырехжильный кабель. Особенно рекомендуется применение кабеля,
экранированного фольгой. Экран кабеля не должен заземляться в соединительной коробке
детектора и заземляется в клеммной коробке контроллера. Экранированный провод следует
отрезать с помощью кусачек и заизолировать электроизоляционной лентой, чтобы избежать
случайного закорачивания экрана на землю.
Максимальное расстояние между соединительной коробкой детектора и трансмиттором ограничено
величиной сопротивления соединительного провода, которая зависит от используемого калибра
провода. На рис. 2 приведены максимально допустимые значения этого расстояния для проводов
определенного размера.
ПРИМЕЧАНИЕ
Важно, чтобы величина напряжения питания постоянного тока на детекторе PIR9400
поддерживалось минимально на уровне +18 В (включая пульсацию). На рис. 2 даны
рекомендации по выбору нужного сечения монтажного провода. Для выполнения
требований по напряжению питания должно учитываться расстояние от источника
питания до детектора или расстояние до контроллера U9500, а затем до детектора
PIR9400.
Контрольное устройство, такое как Контроллер U9500 или
соединительная коробка с высокой крышкой и смотровым окошком.
Детектор
Электропроводка, отвечающая
требованиям национальных норм
Соединительная коробка
