Если калибровочный провод (жёлтый) не используется, не следует его заземлять. Отрежьте
лишнюю длину и заизолируйте провод во избежание короткого замыкания.
4.
При использовании кабелепровода, проверьте правильное подсоединение проводов
детектора, затем залейте кабелепровод уплотнителем

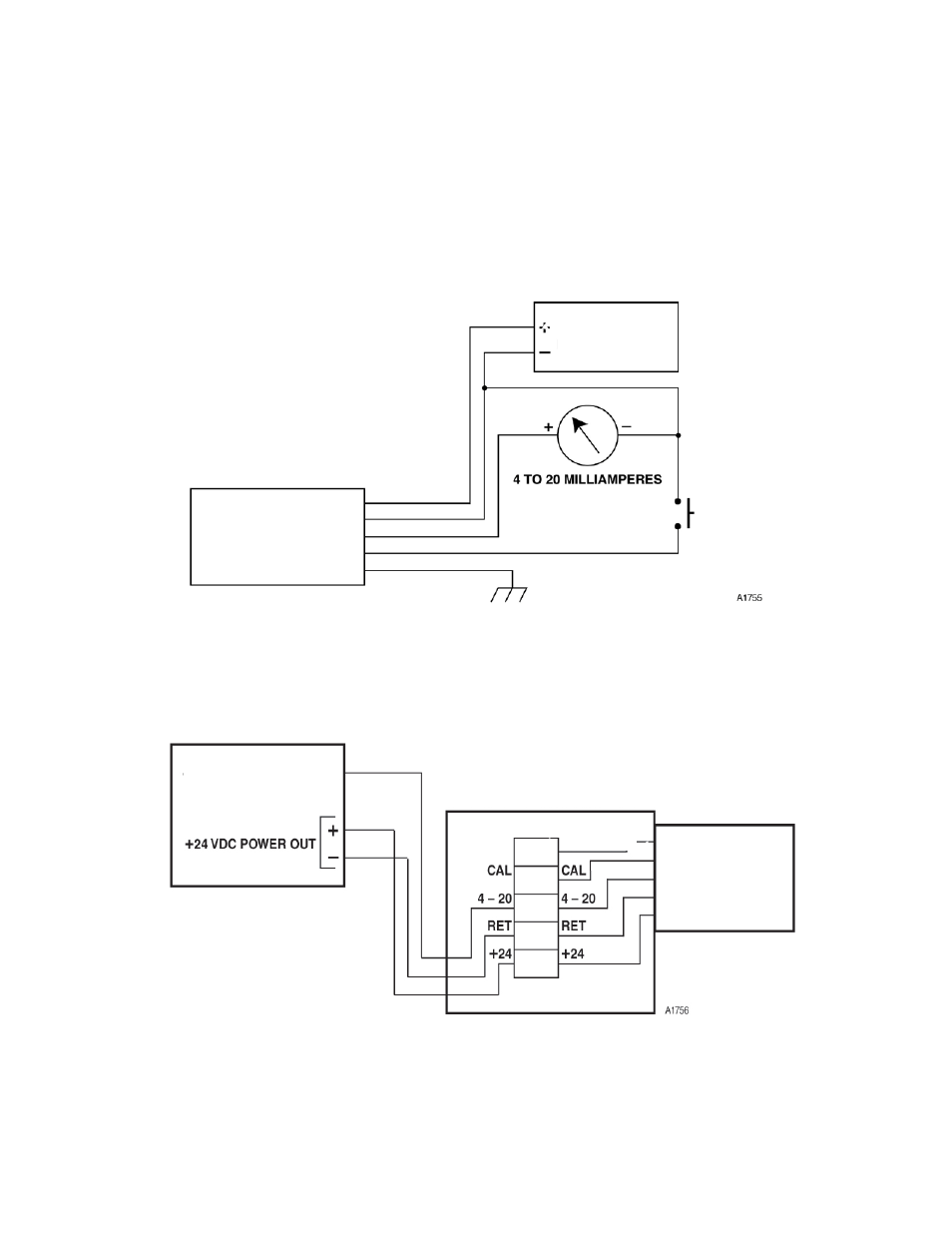

Рис. 15. Типовая схема подключения детектора PIR9400 в качестве автономного устройства.
Рис. 16. Типовая схема подключения детектора PIR9400
с использованием соединительной коробки PIRTB.
Детектор
PIR9400
Красный
Чёрный
Белый
Жёлтый
Зелёный
Источник питания
+24 В постоян.
тока
Выключатель
начала
калибровки
Примечание: Калибровочная кнопка, амперметр и источник питания в поставку не включены.
Детектор
PIR9400
Соединительная коробка PIRTB
Резерв
Заземление
Вход 4-20 мА
Зелёный
Жёлтый
Белый
Чёрный
Красный
