95-3440

26

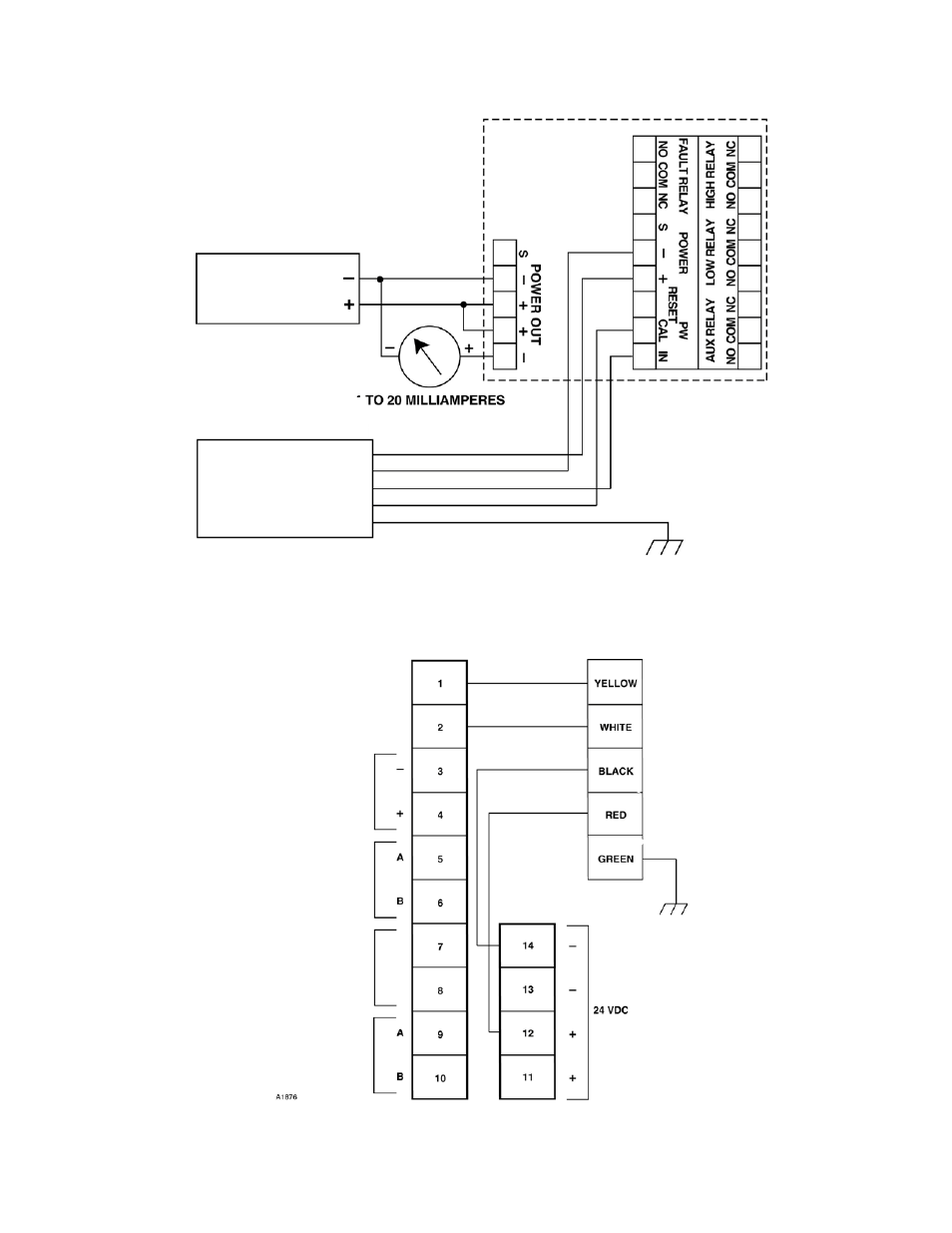

Рис. 19. Типовая схема подключения детектора PIR9400 при работе с контроллером U9500.

Рис. 20. Типовая схема подключения детектора PIR9400 при работе с модулем DCU системы EQP.

Коммуникационный модуль DCU Детектор

красный

черный

белый

чёрный

Контроллер U9500 Инфинити

Экран

COM 2

High Relay-

реле верхнего уровня

Low Relay-

реле нижнего уровня

Aux Relay-

реле дополн. предела

Fault relay-

реле неисправности

NO-

НР, NC-НЗ, COM-Общий

Power-

Источник питания

Reset-

Сброс

Pw Cal-

Калибровка Пойнтвоч

IN -

Входной сигнал

S -

Свободный/Резерв


Красный

Чёрный

Белый

Жёлтый

Зелёный

Источник питания

+24 В постоянного

тока

белый

жёлтый

красный

COM 1

Питание

Калибровка детектора

зелёный

Вход 4-20 мА

Детектор

PIR9400
