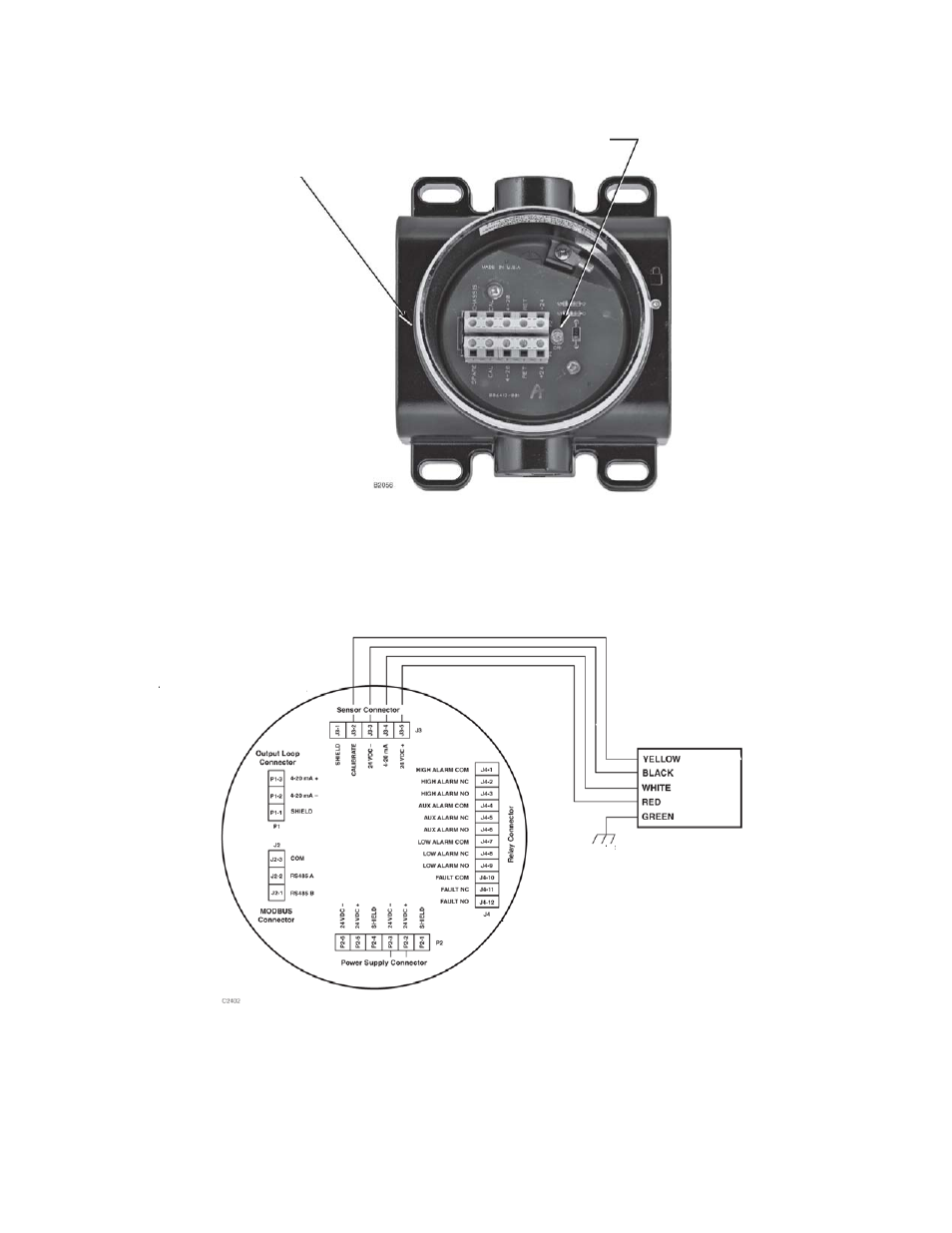

Рис. 17. Расположение клеммных контактов и геркона в соединительной коробке PIRTB.
Рис. 18. Типовая схема подключения детектора PIR9400 и контроллера UD10.
Дистанционный
СИД
Геркон
Для активации геркона поднесите калибро-
вочный магнит с внешней стороны основания
соединительной коробки в этом месте.
Детектор
PIR9400
Жёлтый
Чёрный
Белый
Красный
Зелёный
См. прим. 1.
Контроллер UD10
Примечания:
1.
Соединить зелёный провод детектора с земляным
наконечником внутри корпуса контроллера.
2.
Корпус контроллера должен быть электрически заземлён.
