95-3440 14
Заводская установка по умолчанию блокирует выходной сигнал (см. детальную информацию в табл.
1). Обращается внимание, что уровень выходного токового сигнала во время процесса калибровки
может программироваться, хотя это обычно не рекомендуется. Детальная информация описывается
в разделе ''Калибровка''.
Процедура калибровки при конкретном применении определяется типом используемой
соединительной коробки:
• Соединительная коробка с высокой крышкой позволяет проводить калибровку с участием одного
оператора. Эта соединительная коробка содержит магнитный язычковой калибровочный
переключатель (геркон) и калибровочный светодиод, наблюдаемый через окошко в крышке.
Активация геркона с помощью калибровочного магнита и наблюдение за индикацией светодиода
через окошко позволяет калибровать детектор одному оператору без открывания корпуса (см.
рис. 6).

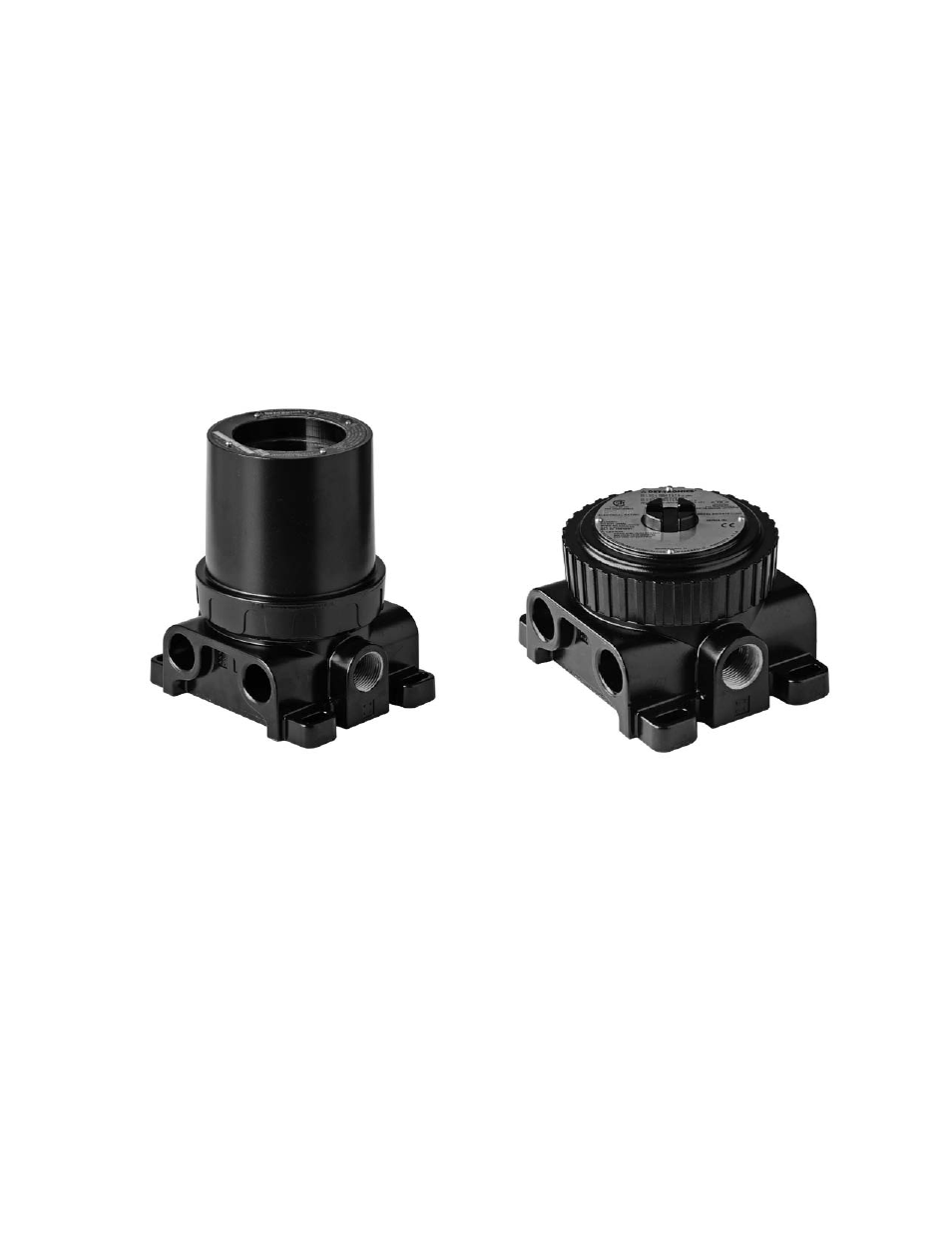

Рис. 6. Соединительная коробка с высокой Рис. 7. Соединительная коробка с низкой
крышкой и окошком. крышкой.
• Соединительная коробка с низкой крышкой требует проводение калибровки с участием двух
операторов. Применение этой коробки требует снятия крышки для наблюдения за калибровочным
светодиодом или присутствие двух операторов для достижения дистанционной инициации
калибровки. Данная соединительная коробка снабжена герконом, калибровочным светодиодом и
глухой крышкой без смотрового окошка. Соединительная коробка с низкой крышкой также может
применяться при дистанционной установке детектора (см. рис. 7).
