Инструкция по эксплуатации Det-Tronics PIR9400 PointWatch Infrared Hydrocarbon Gas Detector
Страница 40
95-3440
38
ПРЕДУПРЕЖДЕНИЕ
Детектор PIR9400 содержит полупроводниковые элементы, которые могут быть
повреждены электростатическим разрядом. Электростатический заряд может
накапливаться на коже и разряжаться при прикосновении к устройству. Поэтому,
соблюдайте осторожность при обслуживании детектора, не прикасайтесь к контактным
зажимам или электронным компонентам. При снятии электронного узла его следует
хранить или пересылать в антистатическом пакете. Также рекомендуется проводить
все работы по обслуживанию детектора в специальных помещениях, обеспечивающих
защиту от статического электричества.
1. Разберите детектор, как это показано на рис. 10 (для алюминиевой модели) или рис. 11 (для
модели из нерж. стали). В случае алюминиевой модели ослабьте два невыпадающих крепёжных
винта на плоском торце детектора и снимите всепогодный экран. На модели из стали открутите
два невыпадающих крепёжных винта на торцевой заглушке, затем снимите экран и хомут из
нержавеющей стали.
2. Отвинтите два невыпадающих винта в блоке крепления зеркал (см. рис. 12). Отделите блок
зеркал, гидрофобный экран и коллиматорные трубки от электронного блока. См. рис. 26
(алюминиевая модель) и рис. 27 (модель из нерж. стали).
3. Разберите блок крепления зеркал, коллиматорные трубки и гидрофобный экран как показано на
рис. 26 и 27. Не снимайте монтажную крышку электронного блока.

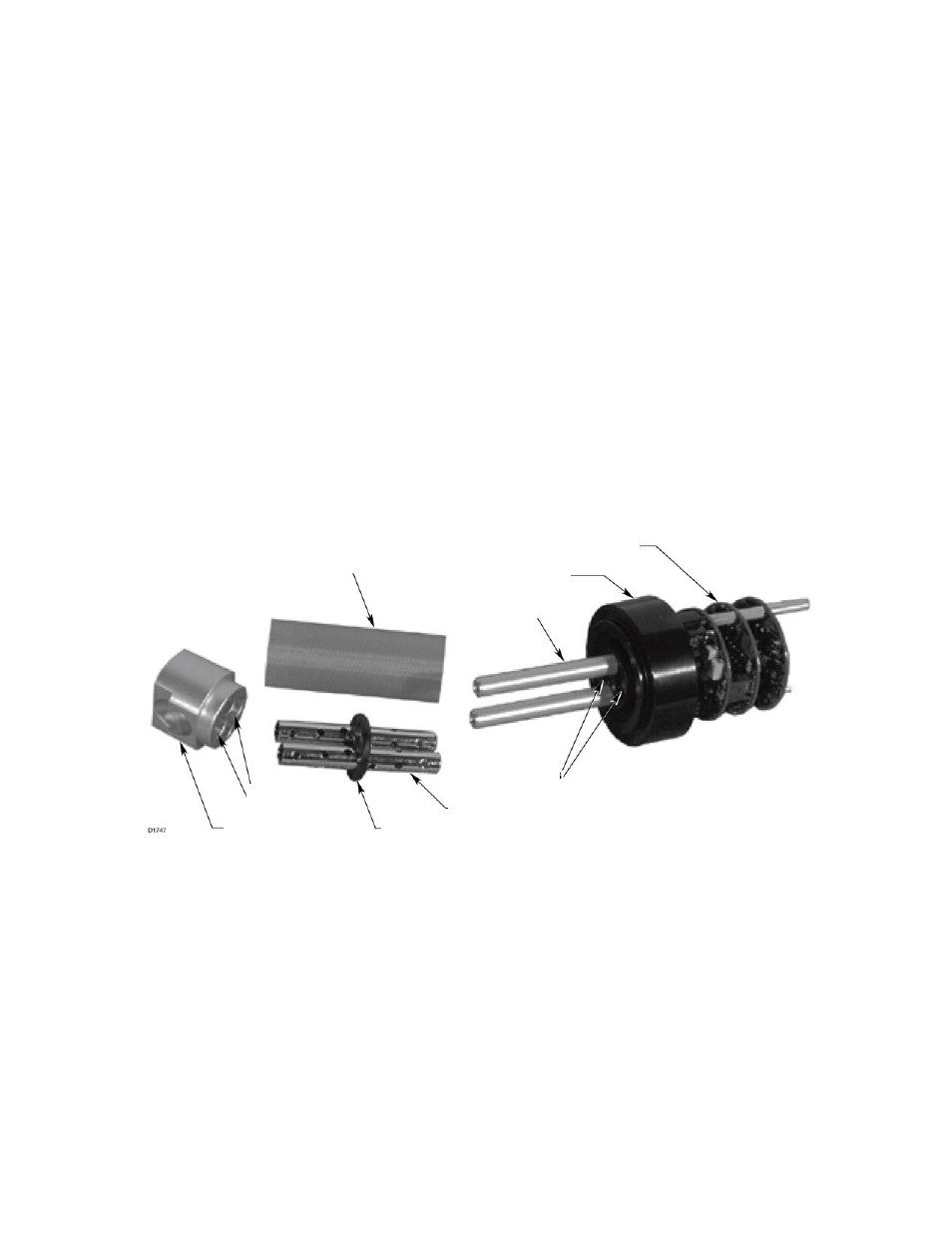

Рис. 26. Разборка детектора PIR9400 в алюминиевом корпусе для проведения чистки.
Блок крепления
зеркал
Зеркала
Гидрофобный экран/фильтр
Коллиматорные трубки
Электронный блок
Монтажная крышка
электронного блока
Окошки
Крепёжные стойки
Фиксатор
Примечание: Снятие электронного
блока при разборке детектора не
обязательно.
