95-3440 28
Процедура монтажа и подключения детектора при дистанционной установке
Соединительная коробка PIR9400 может быть смонтирована на стене или стойке, или же она может
быть подвешена на кабелепроводе, если это не приведет к чрезмерной вибрации устройства. Между
соединительной коробкой и монтажной поверхностью может понабодиться установка 9,5 мм шайбы с
тем, чтобы обеспечить достаточное пространство для приспособлений датчика и калибровочного
устройства. Соединительная коробка должна быть заземлена.
1.
Смажьте резьбу датчика силиконовой смазкой с низким выделением силиконовых паров, затем
ввинтите датчик во отверстие кабелеввода соединительной коробки. Детектор должен быть
плотно пригнан, чтобы обеспечить необходимую взрывозащиту, однако не следует чрезмерно
затягивать детектор.
2. Подсоедините провода детектора к клеммной колодке в соединительной коробке, как это
показано на рис. 22 и 23.
3. Подсоедините кабельные провода от контроллера UD10, U9500 или промежуточной
соединительной коробки к тем же клеммам внутри соединительной коробки с детектором. Не
заземляйте экран в соединительной коробке. Заземлять экранный провод кабеля детектора
только на стороне контроллера.
4.
Проверьте подключение внутри соединительной коробки и установите на неё крышку.
5.
При использовании контроллера U9500 осуществите его монтаж и подключение, как показано на
рис. 22, следуя процедуре, описанной в инструкции на контроллер.

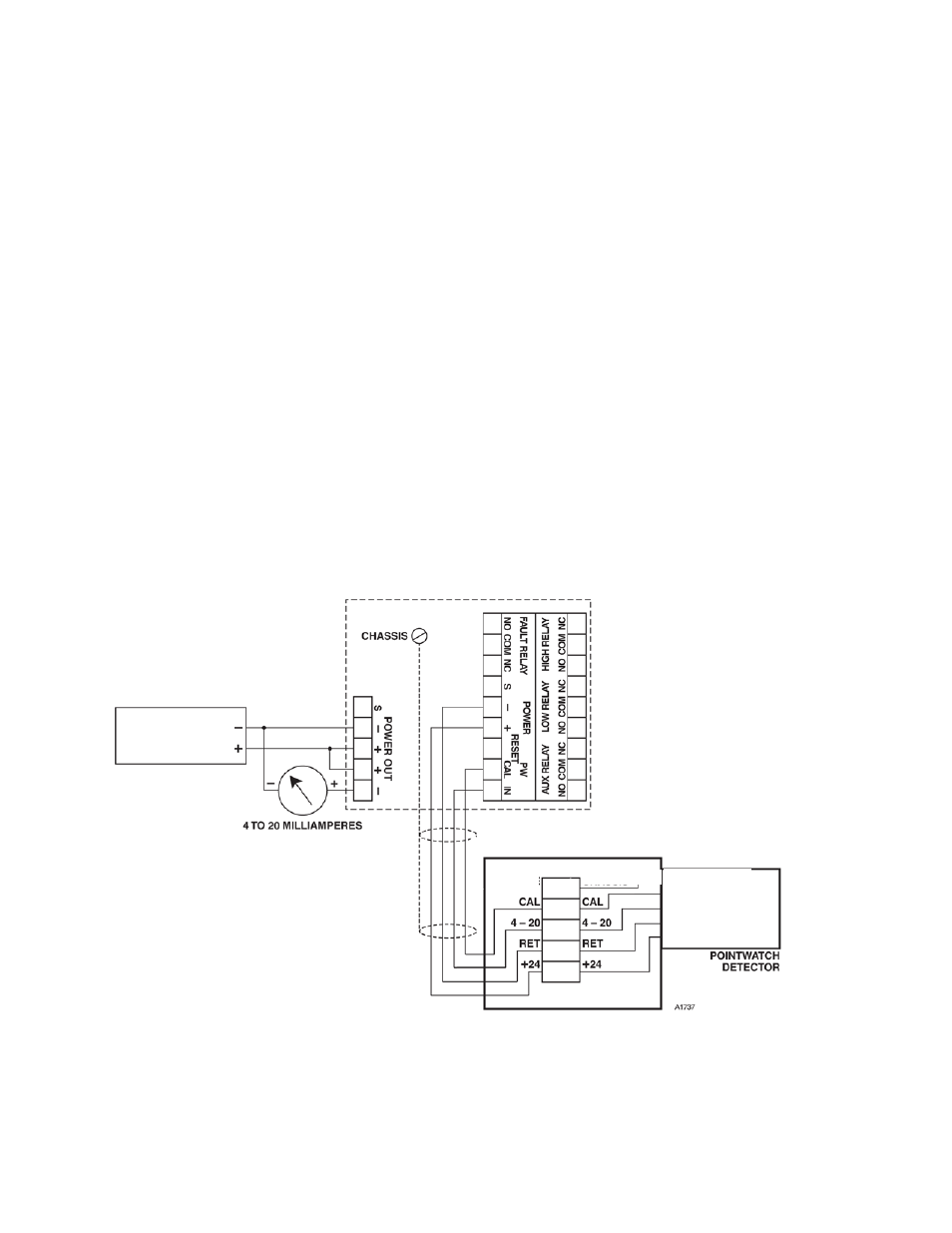

Рис. 22. Подключение детектора PIR9400 с соединительной коробкой к контроллеру U9500.
Контроллер U9500 Инфинити
Винт заземления
(шасси)
Соединительная коробка PIRTB
High Relay -
реле верхнего уровня
Low Relay -
реле нижнего уровня
Aux Relay -
реле дополн. предела
Fault relay -
реле неисправности
NO-
Н.Р., NC-Н.З., COM-Общий
Power -
Источник питания
Reset -
Сброс
Pw Cal -
Калибровка Пойнтвоч
IN -
Входной сигнал
S -
Свободный/Резерв
Источник питания
+24 В пост. тока
Заземление Резерв Зелёный
Жёлтый
Белый
Чёрный
Красный
