2.3. KIUKAAN ALUSTA
Kiuas asennetaan vaakasuorasti, liikkumattomalle ja vakaalle
palamattomalle tai paloeristetylle alustalle. Tällainen on joko
erillinen Kastorin oma kiukaan suoja-alusta, tai eteenpäin
viettäväksi ja sileäksi valettu vähintään 60 mm paksu be-
tonilaatta.
Kiukaan kaikissa nurkissa on paikat säätöruuveille, joiden
avulla voidaan säätää kiuas vinolla lattialla suoraan, sekä
hienosäätää kiukaan korkeutta piipussa olevaan liitäntään.
Säätöjalat löytyvät tarvikepussista kiukaan tulipesästä. Kierrä
ne paikalleen ja säädä tarpeen mukaan.
Kiuasta ei suositella asennettavaksi suoraan kaakelilattialle,
koska mm. kosteussulut ja laattaliimat saattavat sisältää
lämmölle alttiita aineita.
Palavista materiaaleista valmistetun lattian paloeristys:
Kiukaan eteen 400 mm
Kiukaan sivuille 200 mm
Kiukaan taakse 250 mm
tai sivuilla ja takana suojaeristettyyn seinään asti (kuva 2.3.).
2.3.1. ASENNUS PUULATTIALLE VALETULLA
bETONILAATALLA
Puulattialle suosittelemme asennusta eteenpäin viettäväksi ja
sileäksi valetulle 60 mm paksulle betonilaatalle, minkä alla on
korokkeilla tehty ilmarako lattiaan. Kiuas suoristetaan kiukaan
säätöjalkoja säätämällä. HUOM! Tarkista aina puulattian
kantavuus, kiuas painaa kivineen yli 100 kg.
2.3.2. ASENNUS KAAKELOIDULLE JA VESIERISTETYLLE
LATTIALLE
Pelkkä Kastor-kiukaan suoja-alusta riittää, erillistä eduslevyä
ei tarvita.
2.4. SUOJAETÄISYYDET JA SUOJAUKSET
2.4.1. SUOJAETÄISYYDET
Kastorin KT-S- ja KT-H-sarjan kiukaissa on sivuilla ja takana
kaksoisvaipparakenne, minkä ansiosta uloimman vaipan
lämpötila pysyy alle 100 ºC. Kiukaan etupaneeli on kuumempi,
ja lisäksi luukun lasin läpi tulee voimakasta lämpösäteilyä.
Kiviseiniin suojaetäisyys sivuille on kaikilla korkeuksilla
sama, 50 mm kiukaan ulkopinnoista, mieluummin 100 mm
riittävän ilmankierron aikaansaamiseksi.
Kiukaan jatkokaulan ja seinän aukon väliin asennetaan palo-
villaeristys (min. 50 mm).
Suojaetäisyydeksi palava-aineisiin materiaaleihin riittää ki-
vitilan alapuolella sivuille 200 mm ja taakse 250 mm. Kivitilan
yläpuolella suojaetäisyys on 500 mm, johtuen kivien kuumuu-
desta (maksimissaan 350 ºC). Kiukaan eteen on lämpösätei-
lyn sekä kiukaan työskentely- ja huoltotila huomioiden syytä
jättää suojaetäisyyttä 1000 mm, suojaetäisyydeksi minimis-
sään riittää 500 mm (kuvat 2.4.1.a ja 2.4.1.b).
Jos savuputki lähtee kiukaan päältä eristämättömällä
yhdysputkella, on sen vaatima suojaetäisyys 1000 mm joka
suuntaan ja ylös 1200 mm.
Suojaetäisyys vesisäiliöllisen kiukaan säiliön puolella on
palava-aineisiin materiaaleihin 150 mm.
Suojaetäisyyksiä voidaan kuitenkin pienentää alla olevien
ohjeiden mukaisilla suojauksilla, jolloin kiuas voidaan asentaa
esimerkiksi 1100 mm levyiseen aukkoon (kiukaan leveys 520 mm
+ suojaetäisyydet molemmin puolin 280 mm + 280 mm).
Kun etäisyys kiukaan yläpinnasta kattoon on vähintään
1200 mm, ei katon suojausta tarvita.

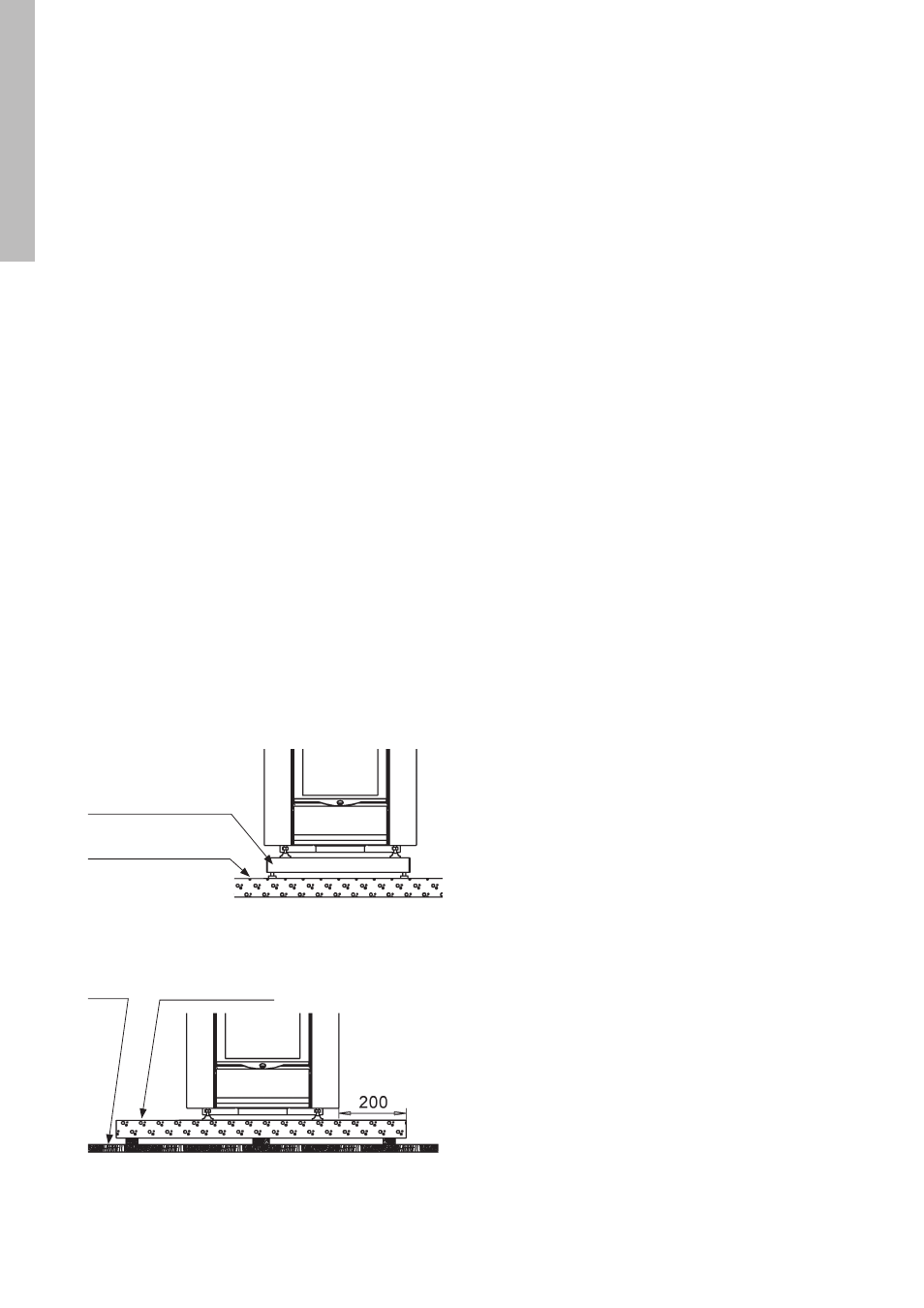

Kuva 2.3. Kastor-kiukaan asentaminen Kastor-kiukaan suoja-alustaa
käyttäen.
Kastor kiukaan suoja-alusta
betonilattia tai kaakeloitu
vesieristetty betonilattia
puulattia betonialusta puulattialla
Kastor-kiukaan asentaminen betonialustaa käyttäen. Mitat millimetreinä.
