2.3. UNDERLAG FÖR UGNEN
Ugnen monteras vågrätt på ett stabilt och orörligt, brandiso-
lerat eller eldfast underlag. Sådant är antingen Kastors egna
separata skyddsunderlag för bastuugn eller en gjuten, minst
60 mm tjock slät betongplatta, som lutar en aning framåt.
Ugnens alla hörn är förberedda för reglerskruvar, med vilka
ugnen kan ställas vågrätt på ett sluttande golv samt finjustera
ugnens höjd mot anslutningen i skorstenen. De justerbara
benen finns i påsen med tillbehör i ugnens eldstad. Skruva
benen på plats och justera enligt behov.
Vi rekommenderar inte att montera bastuugnen direkt på
kakelgolv, eftersom bl.a. fuktisolering och kakellim kan
innehålla värmekänsliga ämnen.
Golvets brandisolering med brännbara material
400 mm framför ugnen
200 mm vid sidorna av ugnen
250 mm bakom ugnen,
eller vid sidorna och bakom ugnen ända fram till den skydds-
isolerade väggen; bild 2.3.
2.3.1. MONTERING PÅ bETONGPLATTA SOM GJUTITS
PÅ TRÄGOLV
Vi rekommenderar att montera på en gjuten, minst 60 mm
tjock slät betongplatta under vilken man med hjälp av upphöj-
ningar har gjort en luftspringa i golvet. Ugnen justeras i rakt
läge med hjälp av de justerbara benen. ObS! Kontrollera alltid
golvets bärighet, ugnen väger över 100 kg med stenarna.
2.3.2. MONTERING PÅ ETT KAKLAT OCH VATTENISOLERAT
GOLV
Ett skyddsunderlag för Kastor-bastuugn är tillräckligt, det
behövs inget separat frontplåt.
2.4. SKYDDSAVSTÅND OCH SKYDDSANORDNINGAR
2.4.1. SKYDDSAVSTÅND
Kastors KT-S ja KT-H-seriens ugnar har vid sidorna och baktill en
konstruktion med dubbelt hölje som gör att temperaturen på den
yttre manteln hålls under 100°C. Ugnens frampanel är varmare
och därtill kommer en stark värmestrålning genom luckans glas.
Skyddsavståndet till stenväggar åt sidorna är detsamma på
alla höjder, 50 mm från ugnens yttre ytor, helst 100 mm för att
åstadkomma en tillräcklig luftcirkulation.
Mellan ugnens förlängda lucka och väggens öppning monteras
en brandullisolering (minst 50 mm).
Tillräckligt skyddsavstånd under stenmagasinet till brännbart
material är 200 mm åt sidan och 250 mm bakom stenmagasi-
net. Skyddsavståndet ovanför stenmagasinet är 500 mm på
grund av stenarnas hetta (maximalt 350°C). Framför ugnen
skall lämnas ett skyddsavstånd på 1000 mm med hänsyn till
värmestrålningen samt arbets- och serviceutrymmet, minimi-
skyddsavstånd är 500 mm. (bild 2.4.1.a och 2.4.1.b).
Om rökröret utgår ovanpå ugnen med ett oisolerat anslut-
ningsrör kräver det ett skyddsavstånd på 1000 mm åt alla håll
och 1200 mm uppåt.
Skyddsavståndet från vattenbehållaren till brännbart material
är 150 mm.
Skyddsavstånden kan dock minskas med skyddsmaterial
enligt anvisningarna nedan, varvid ugnen kan monteras till
exempel i en öppning på 1100 mm (ugnens bredd 520 mm +
skyddsavstånden på båda sidor 280 mm + 280 mm).
Om avståndet från ugnens ovansida till taket är minst
1200 mm behöver taket inget skyddsmaterial.

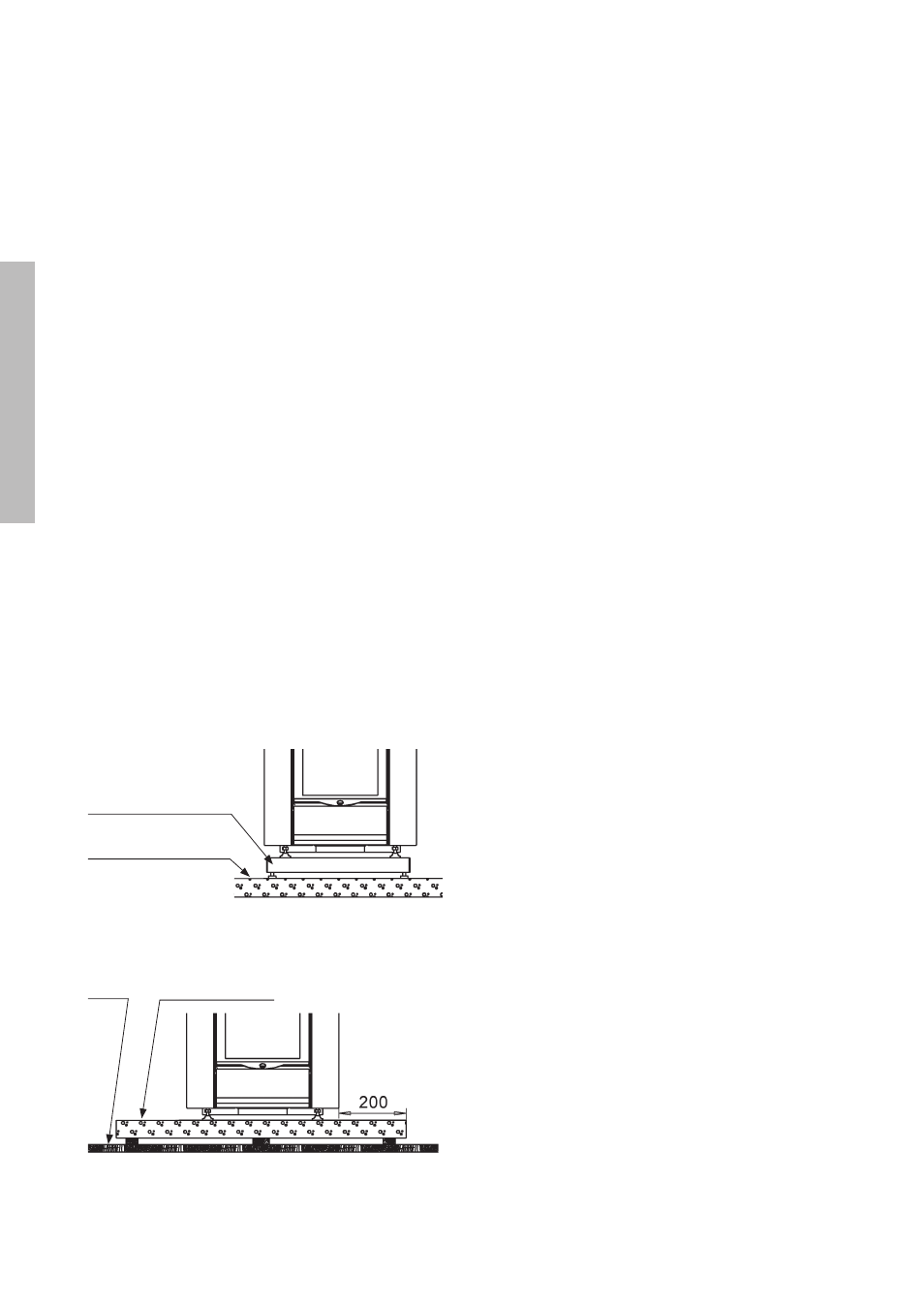

bild 2.3. Montering av Kastor-bastuugn med Kastor-skyddsunderlag
Kastor skyddsunderlag
för bastuugn
betonggolv eller kaklat
vattenisolerat betonggolv
Trägolv betongunderlag på trägolv
Montering av Kastor-bastuugn med hjälp av betongunderlag.
Måtten är i millimeter.
