Ру сск и й – Инструкция по эксплуатации Kastor KT-H-20 Wood-burning sauna stoves
Страница 70
![background image](/manuals/545439/70/background.png)
ру
сск
И
й
1.2.1.
1.3.
1.4.
1.2.1. ОбРАТИТь ВНИМАНИЕ ПРИ ИЗОЛЯцИИ!
На горизонтальных стенках туннеля непосредственно сразу
за основанием дверцы имеются воздухозаборные отверстия
размером 5 х 30 мм. Три снизу и три сверху. Эти отверстия
нельзя закрывать минватой, потому что в этом случае обдув
стекла прекратится и оно закоптится. Дверцу не следует также
вдавливать плотно в перегородку. Между стеной и основанием
дверцы должна оставаться щель в 5-8 мм.
1.3. РАСТОПКА КАМЕНОК С ПРОХОДНЫМ ТУННЕЛЕМ
Дрова укладываются в топку каменки через дверцу, находя-
щуюся вне бани. Дрова должны быть всегда помещены в конце
топки на колосниковой решетке. Дрова запрещено сжигать
в туннеле. Дрова разжигают обычно через ту же дверцу. На
моделях Kastor KT-S- и KT-H также со стороны бани имеется от-
крываемая дверца, через которую можно при необходимости
дополнять дрова или даже разжечь их. На стороне бани камен-
ка имеет знакомую с каменок КО большую дверцу, с внутренней
стороны которой имеется малая открывающаяся дверца. Эта
дверца имеет стопор для дров, который может быть снять для
очистки стекла или замены самого стопора.
1.4. МОНТАж ВОДЯНОГО бАКА VK-20
Комплект водяного бака монтируется в соответствии с отдель-
ной инструкцией, имеющейся в упаковке бака. Бак установить
на каменке до первой растопки, чтобы возможная гарь ушла в
атмосферу, а огнеупорная краска лицевой панели затвердела.

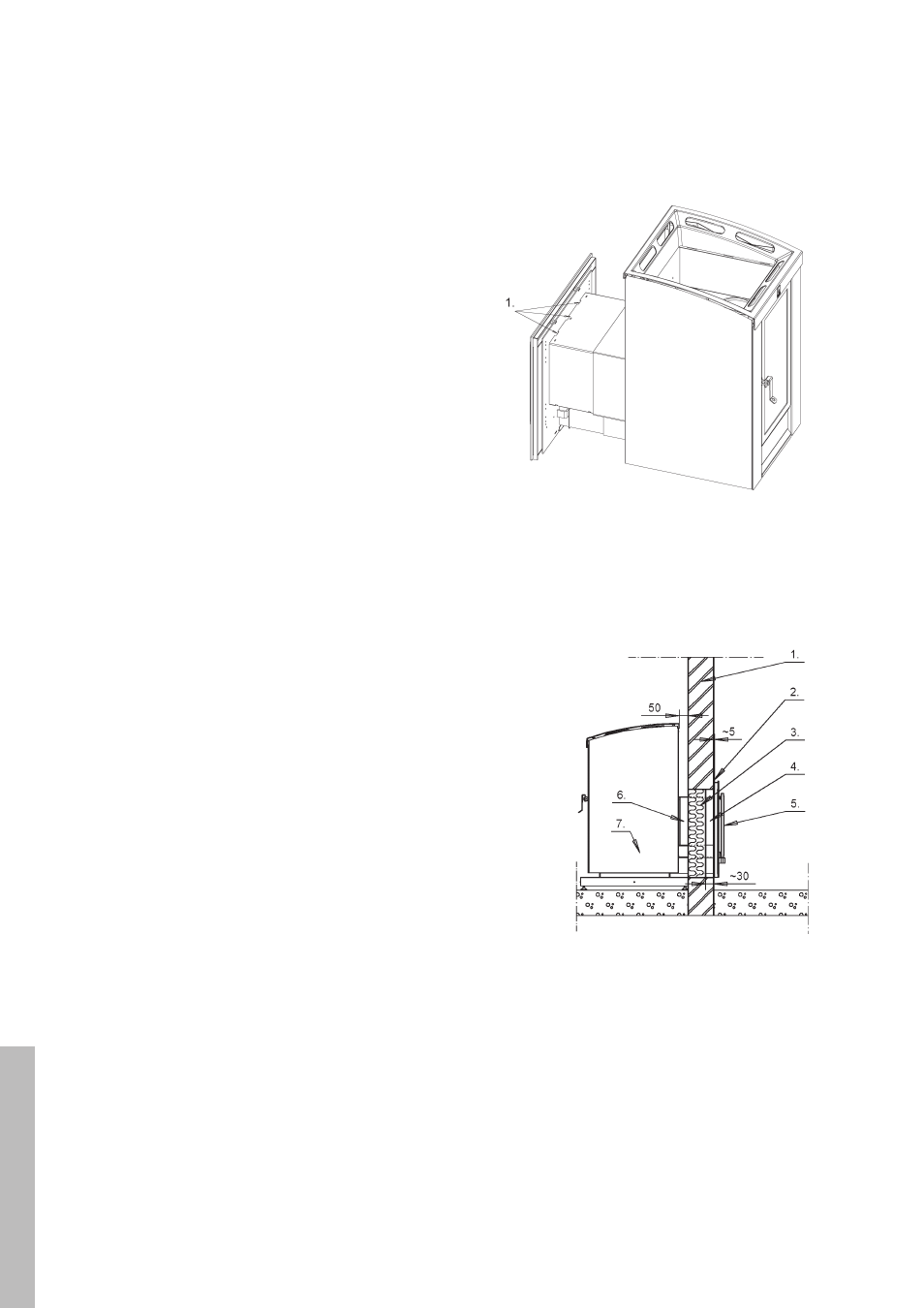

Рисунок 1.2.1. Верхние воздухозаборные отверстия (1)
Край минваты должен быть утоплен на 30 мм
за край стены в направлении парилки .
Рисунок 1.2.2. Изоляция и промежуток
1. Стена
2. Зазор между основанием дверцы и стеной около 5 мм
3. Минвата
4. Щель 30 мм
5. Дверца
6. Туннель
7. Печь
