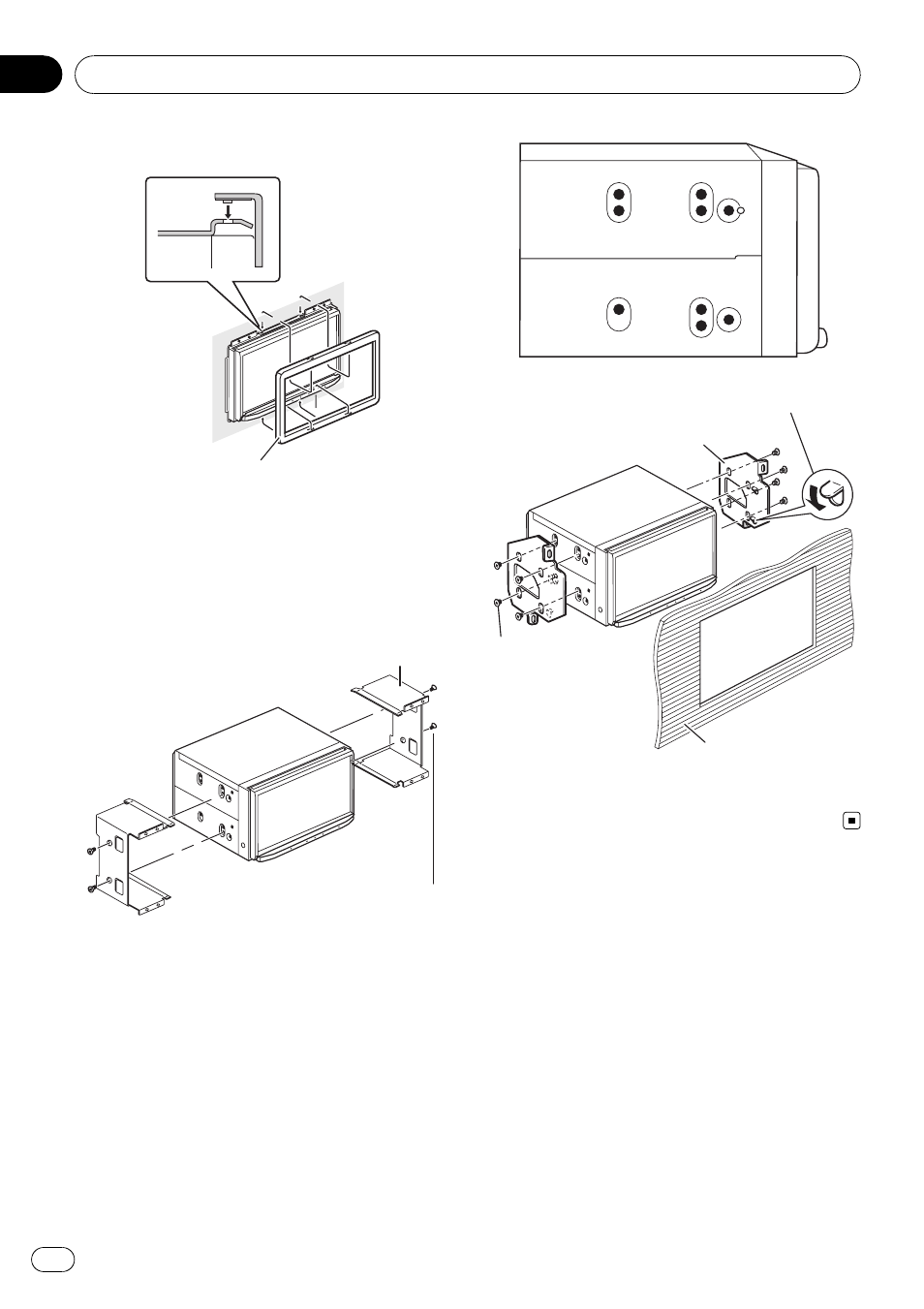

3 Установитенакладную рамку.
Накладная рамка
Установка с использованием
боковых болтовых отверстий
навигационного блока
1 Удалитебоковыекронштейны.
Боковой кронштейн
Болт для крепления
бокового кронштейна
(5 мм × 8 мм)
2 Закрепите навигационный блок на
заводскиекронштейны для установки
радиоблока.
Расположите навигационный блок таким
образом, чтобы болтовые отверстия крон-
штейнов и болтовые отверстия выровня-
лись (совпали), затем затяните болты в 3
или 4 точках с каждой стороны.
Если предохранитель
мешает, согните его вниз.
Монтажный кронштейн
заводского радио
Будьте уверены, что
используете
поставляемые с
данной навигационной
системой.
Болт-фиксатор или
Болт с плоской голов-
кой
Приборная панель или
консоль
Установка
Ru
52
Раздел
04
