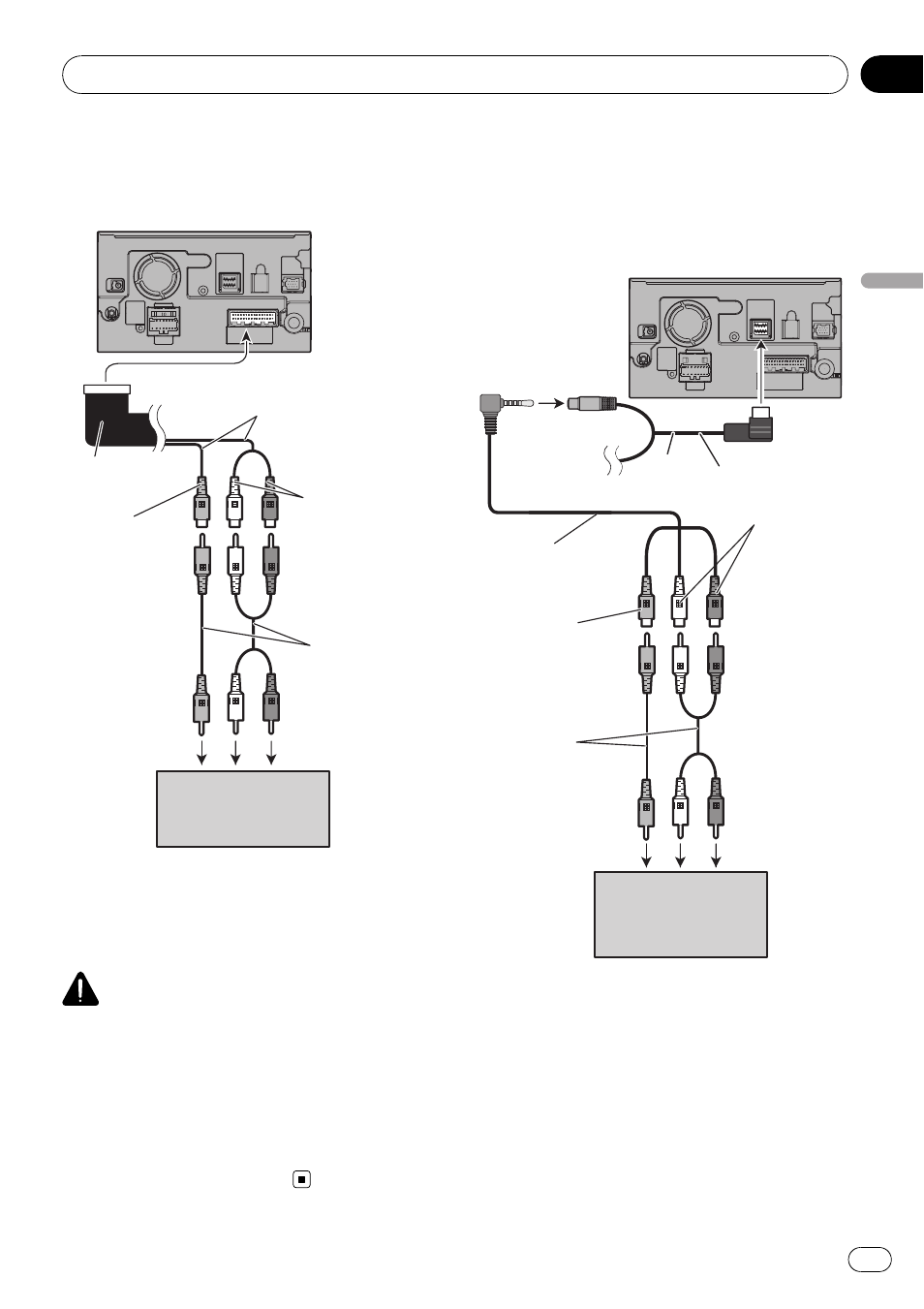

При подключении заднего
экрана
Навигационный блок
Желтый
(REAR MONITOR
OUTPUT)
15 см
Соединитель
RCA
RCA кабели
(продаются
отдельно)
К выходу видео
К выходам аудио
Задний дисплей с
гнездами входа RCA
Красный, белый
(REAR MONITOR
OUTPUT)
При использовании заднего
экрана, подключенного к
заднему видеовыходу
ОСТОРОЖНО
ЗАПРЕЩАЕТСЯ устанавливать задний
экран в местах, с которых водитель может
просматривать видеоизображение во
время управления автомобилем.
Задний видеовыход навигационной системы
используется для подключения экрана, с п о-
мощью которого пассажиры задних сидений
могут просматривать видео.
При подключении внешнего
видеокомпонента
Использование “Вход AV1” (AV1)
Внешнее
видео устройство
(продается отдельно)
USB-разъем
Навигационный блок
К выходам
аудио
К выходу видео
RCA кабели
(продаются
отдельно)
Красный, белый
Желтый
2 м
CD-RM10
(продается отдельно)
! Необходимо установить [Вход AV1] в
[Настройки AV] в положение [Видео]
при подключении внешнего видеоком-
понента. (Подробно смотрите в “Руко-
водстве по эксплуатации”.)
