Pioneer AVIC-F10BT - Инструкция (Страница 40)

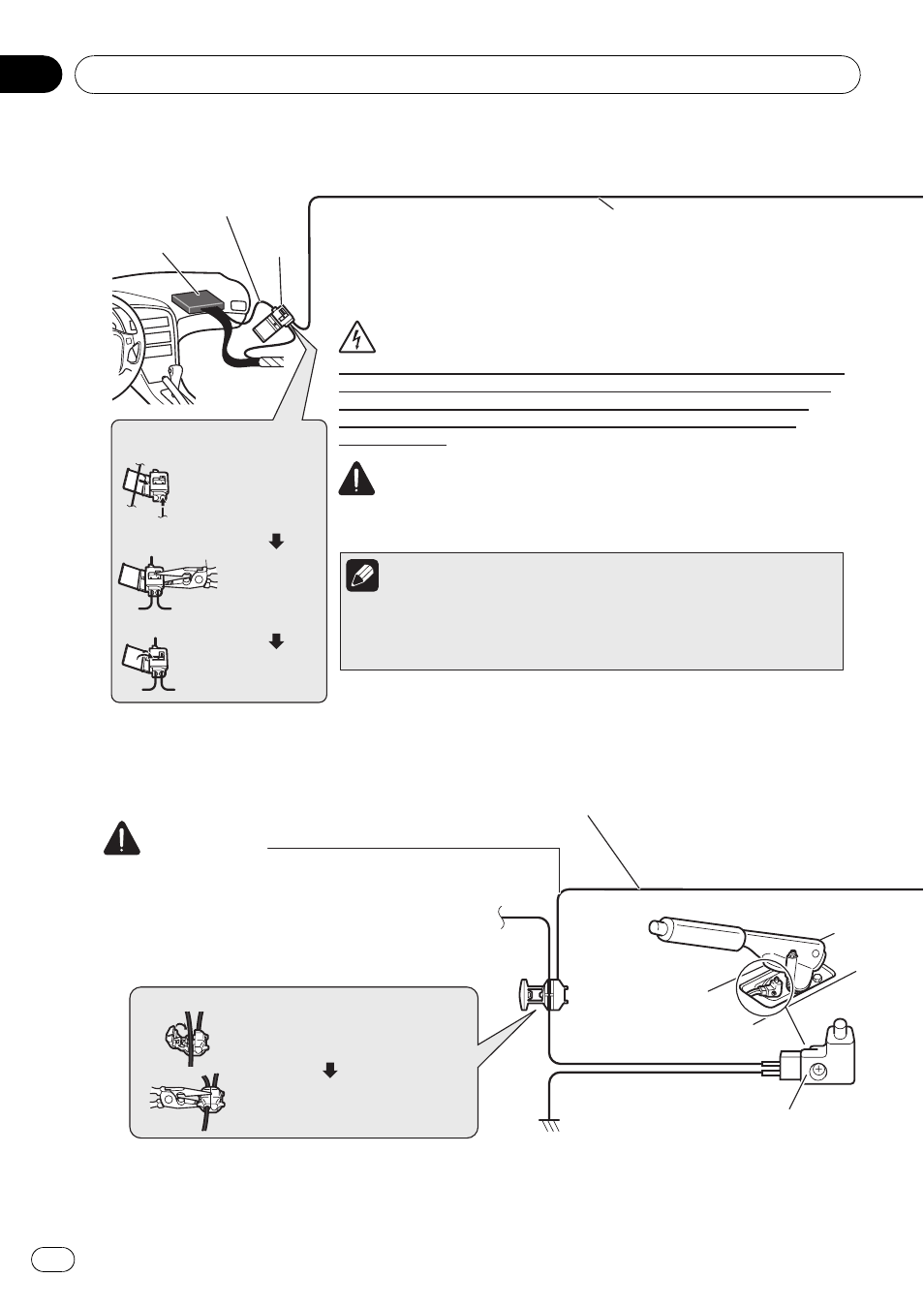

Подключение силового шнура (2)
Розовый (CAR SPEED SIGNAL INPUT)
Передвижная навигационная система подключена здесь для того, чтобы
определить расстояние перемещения автомобиля. Всегда подключайте
цепь детектирования скорости автомобиля. Отказ сделать это подключение
приведет к увеличению ошибок демонстрации местоположения.
СВЕТЛЫЙ ЗЕЛЕНЫЙ ПРОВОД В ПИТАЮЩЕМ СОЕДИНИТЕЛЕ
РАЗРАБОТАН, ЧТОБЫ ОПРЕДЕЛИТЬ ПОЛОЖЕНИЕ ПАРКОВКИ И
ДОЛЖЕН БЫТЬ ПОДСОЕДИНЕН К СТОРОНЕ ПОДАЧИ ЭНЕРГИИ
ВЫКЛЮЧАТЕЛЯ РУЧНОГО ТОРМОЗА. НЕПРАВИЛЬНОЕ
ПОДСОЕДИНЕНИЕ ИЛИ ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОВОДА
МОЖЕТ НАРУШИТЬ ПРИМЕНИМЫЙ ЗАКОН ИЛИ СТАТЬ
РЕЗУЛЬТАТОМ СЕРЬЕЗНОГО РАНЕНИЯ ИЛИ ПОВРЕЖДЕНИЯ.
Светлый Зеленый
Используется чтобы определить положение ВКЛ/ВЫКЛ ручного тормоза. Этот
провод должен быть подсоединен к стороне подачи энергии выключателя ручного
тормоза.
Если это соединение сделано неправильно или пропущено, определенные
функции вашей навигационной системы будут неиспользуемыми.
3 м
Способ подсоединения
Зажмите провод стороны подачи энергии
выключателя ручного тормоза.
Крепко зажмите остроносыми
плоскогубцами.
ОСТОРОЖНО
ВНИМАНИЕ
Примечание
ОСТОРОЖНО
Настоятельно советуется, чтобы провод импульса скорости был
подсоединен для точной навигации и лучшего выполнения.
Провод цепи детектирования скорости
Компьютерное впрыскивание
автомобиля
Соединитель
Способ подсоединения
Пропустите удлиняющий
шнур и провод для цепи
детектирования скорости
через это отверстие.
Крепко зажмите
остроносыми
плоскогубцами.
Закройте крышку.
НЕПРАВИЛЬНОЕ ПОДСОЕДИНЕНИЕ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНОМУ
ПОВРЕЖДЕНИЮ ИЛИ РАНЕНИЮ, ВКЛЮЧАЯ ЭЛЕКТРИЧЕСКИЙ ШОК И
ВМЕШАТЕЛЬСТВУ В РАБОТУ АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ
СИСТЕМЫ, АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ И УКАЗАНИЙ
СПИДОМЕТРА.
Положение цепи детектирования скорости и положение выключателя
ручного тормоза варьируется в зависимости от модели автомобиля. По
деталям проконсультируйтесь с вашим уполномоченным дилером
Pioneer или специалистом по установке.
Сторона подачи энергии
Сторона земли
Выключатель ручного тормоза
Подключение системы
Ru
40
Раздел
03
