Подключение силового шнура (1)

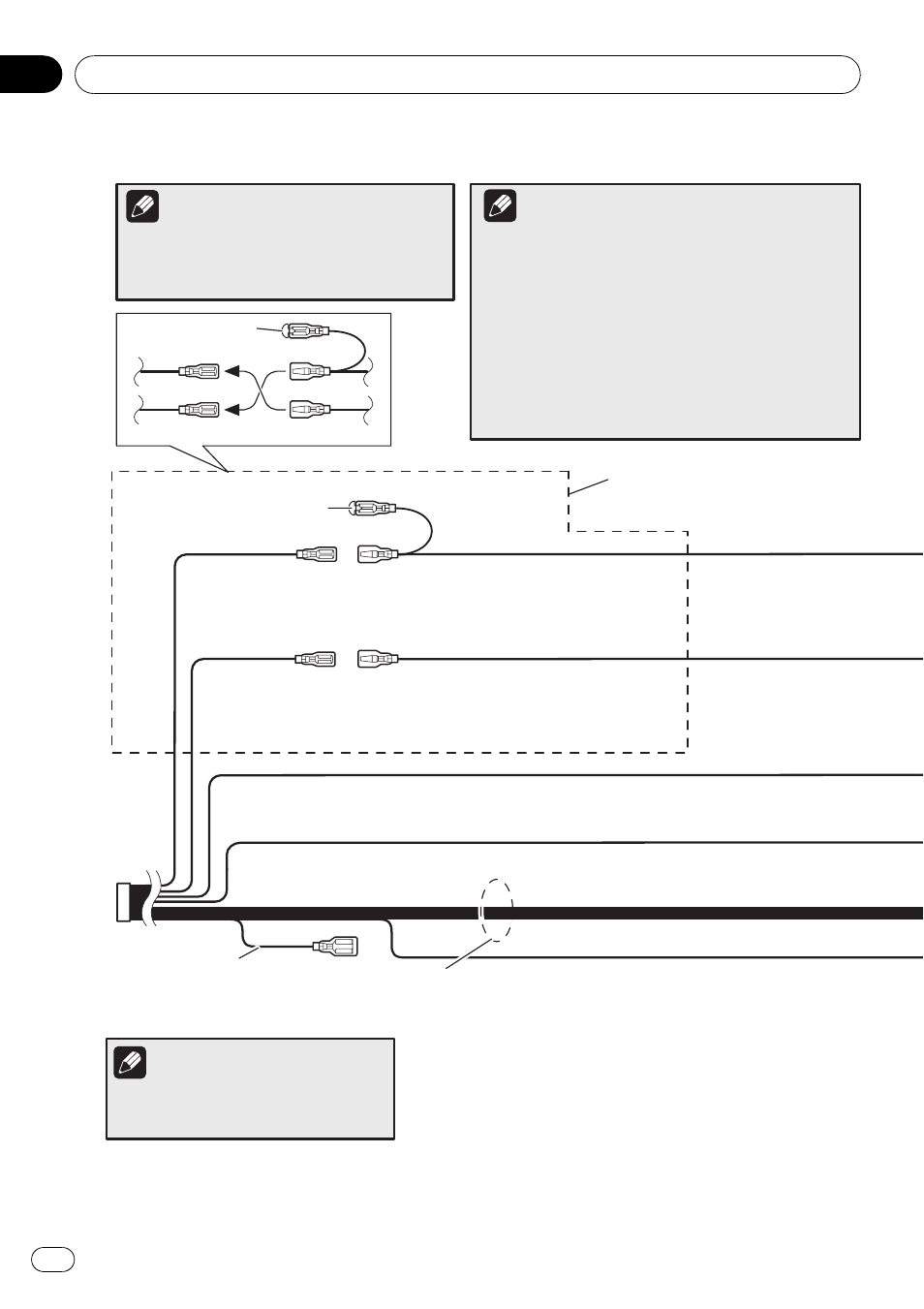

ISO соединитель
*1
*2
*4
*3
*5
В зависимости от модели автомобиля, функции
*3 и *5 могут быть отличными. В этом случае,
убедитесь, что подсоединили *2 к *5 и *4 к *3.
Соедините провода одного
цвета друг с другом.
Колпачок (*1)
Если эта клемма не
используется, не снимайте
колпачок.
Желтая полоса на
светлом (2линии) (*3)
Запасной (или
вспомогательный)
Красный (*5)
Вспомогательный
(или запасной)
Желтая полоса на светлом
(2линии) (*2)
К клемме, всегда находящейся под
напряжением, невзирая на положение
замка зажигания.
Красный (*4)
К электрической клемме, управляемой
замком зажигания
(12 В Пост.ток) ВКЛ/ВЫКЛ.
Оранжевый/белый
К клемме грозового переключателя.
Черный (земля)
К кузову (метал) автомобиля.
В некоторых автомобилях, ISO соединитель
может быть разделен на два. В этом случае,
убедитесь, что подсоединили оба соединителя.
Желтый/черный
Если автомобиль может отправить сигнал приглушения
к этой клемме, функция приглушения может быть
активирована на данной системе навигации, когда
клемма подсоединена к *8.
Примечание
Примечание
Примечания
• Когда низкочастотный динамик (*9) подсоединен к данной
навигационной системе вместо заднего динамика,
измените установку заднего выхода в Начальных
Установках. (Обратитесь к “Инструкции по Эксплуатации”.)
Выход низкочастотного динамика данной навигационной
системы является монофоническим.
• При использовании низкочастотного динамика 70 Вт (2 Ω),
убедитесь, что подсоединились с фиолетовым и
фиолетовым/черным кабелями к данной навигационной
системе. Не подсоединяйте ничего с зеленым и зеленым/
черным кабелями.
Провода динамиков
Светлый:
Передний левый
Черная полоса на светлом (2 линии):Передний левый
Светлый:
Передний правый
Черная полоса на светлом (2 линии):Передний правый
Светлый:
Задний левый
или Низкочастотный динамик
(*9)
Черная полоса на светлом (2линии): Задний левый
или Низкочастотный динамик
(*9)
Светлый:
Задний правый
или Низкочастотный динамик
(*9)
Черная полоса на светлом (2линии): Задний правый
или Низкочастотный динамик
(*9)
