Перед установкой системы

! Система предназначена для автомоби-

лей с 12-вольтным аккумулятором и за-

землением отрицательного полюса.

Перед установкой проверьте напряже-

ние аккумулятора вашего автомобиля.

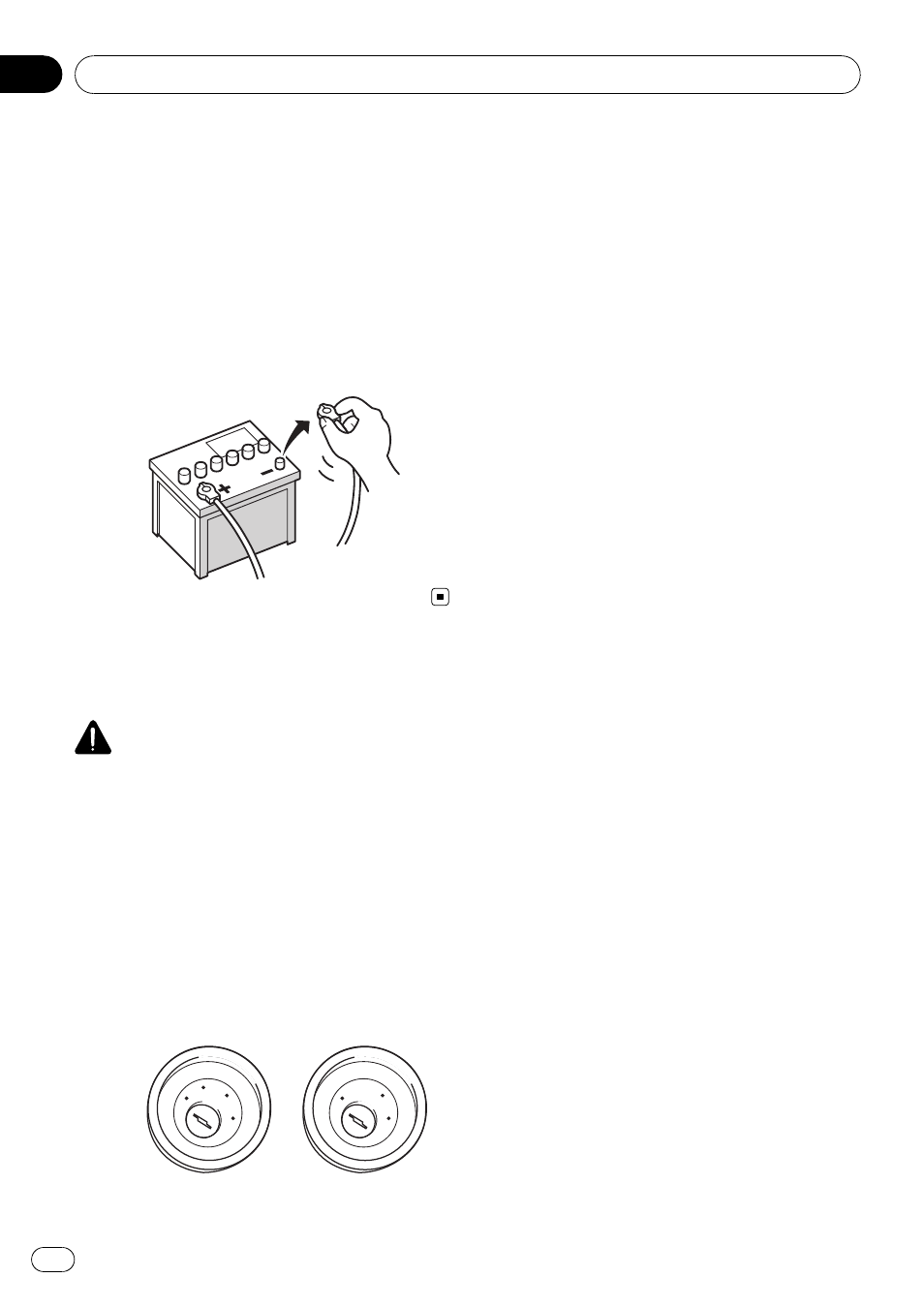

! Чтобы предотвратить замыкания в элек-

трической системе, перед началом уста-

новки отсоедините (–) кабель

аккумулятора.

Чтобы избежать

повреждений

ОСТОРОЖНО

! При замене плавкого предохранителя

убедитесь, что новый предохранитель
соответствует номинальной мощности,
указанной на данном устройстве.
! Отсоединяя разъем, необходимо тянуть

непосредственно за разъем. Не тяните
за провод, он может отделиться от раз-
ъема.

! Система не может быть установлена в

автомобиль, где отсутствует положение
ACC (дополнительно) в замке зажига-
ния.

ACC

Положение ACC

отсутствует

! Во избежание короткого замыкания об-

матывайте отсоединенный провод изо-

ляционной лентой. Особенно важно

заизолировать все неиспользуемые

провода динамиков. В противном

случае это может привести к короткому

замыканию.

! Соединяйте одинаковые по цвету раз-

ъемы и порты, например, синий разъем

подключается к синему порту, черный к

черному и т.д..

! Обратитесь к руководству пользователя

за информацией по подключению уси-

лителя мощности и других устройств.

Затем выполните такое подключение.

! Так как используется уникальная цепь

BPTL, запрещается напрямую за-

землять * сторону провода динамика

или соединять * стороны проводов ди-

намика. Убедитесь в соединении * сто-

роны провода динамика и * стороны

провода динамика навигационной

системы.

! Если штекерное гнездо RCA не исполь-

зуется, не удаляйте заглушки, уста-

новленные на конце соединителя.

! Запрещается подключать динамики, вы-

ходная мощность которых менее 50 W

канала или сопротивлением, не уклады-

вающимся в диапазон от 4 до 8 Ом,

определенные в спецификации навига-

ционной системы. Подключение дина-

миков, значения выходной мощности и/

или сопротивления которых отличаются

от указанных, может привести к возгора-

нию динамиков, образованию в них

дыма или повреждению.

Внимание: синий провод

! По синему проводу сигнал управления

передается к антенне автомобиля.

Время зависит от настроек. (Подробно

об изменении режима [Упр.ант.], смо-

трите “Руководство по эксплуатации”.)

Подключение системы

Раздел
