Раздел 2
Подключение

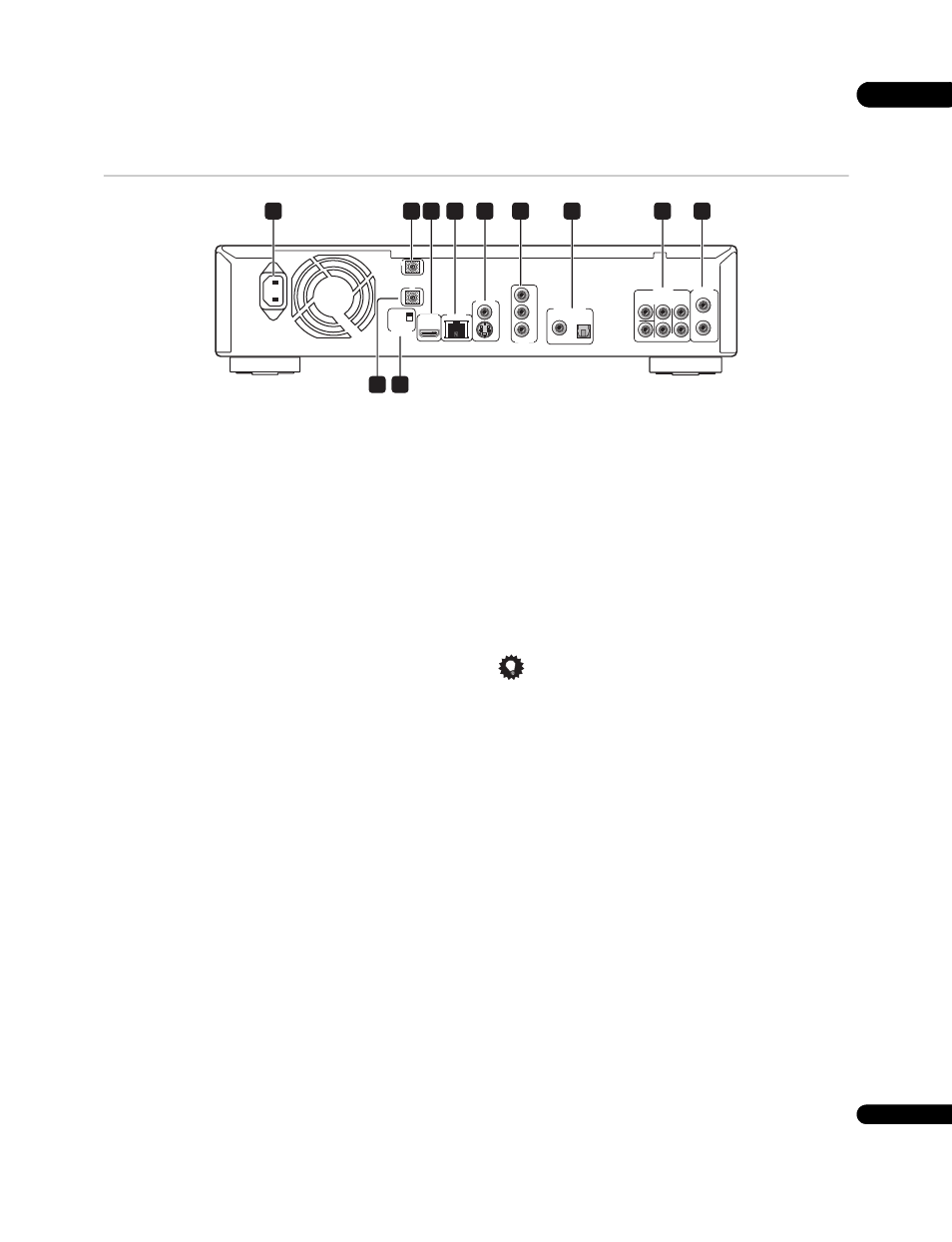

Задняя панель
1
AC IN
Подключите входящий в комплект поставки кабель к данному
гнезду, затем вставьте вилку в розетку электропитания.
2
CONTROL IN
Используется для управления данным проигрывателем от
сенсора ДУ другого компонента Pioneer с терминалом
CONTROL OUT и с маркой
. Подключите CONTROL OUT
другого компонента к CONTROL IN данного проигрывателя
через кабель миништекера (стр. 14).
3
HDMI OUT
Выход HDMI обеспечивает высококачественный интерфейс
для передачи цифрового аудио и видео (стр. 11).
4
LAN (100)
Порт Ethernet для сетевого соединения 100BASE-TX (100 Мб/
сек) (стр. 14).
5
VIDEO OUT и S-VIDEO OUT
Видеовыход (композитный), который можно подключить к
телевизору или аудиовизуальному ресиверу с помощью
поставляемого видеокабеля (стр. 10).
Выход S-Video, который можно использовать вместо
разъемов VIDEO OUT (стр. 12).
6
COMPONENT VIDEO OUT
Высококачественный видеовыход для подключения к
телевизору, монитору или аудиовизуальному ресиверу,
имеющему компонентные видеовходы.
Подключите с помощью продающегося отдельно
трехштырькового компонентного видеокабеля (стр. 11).
7
DIGITAL AUDIO OUT (COAXIAL/OPTICAL)
Цифровые аудиовыходы для подключения к совместимому с
PCM, Dolby Digital, и/или DTS аудиовизуальному ресиверу
(стр. 13).
8
AUDIO OUT (5.1ch)
Многоканальные (5.1-кан.) аналоговые аудиовыходы для
подключения к аудиовизуальному ресиверу с
многоканальными аналоговыми аудиовходами (стр. 13).
9
AUDIO OUT (2ch)
Стереофонические аналоговые аудиовыходы для
подключения к телевизору, аудиовизуальному ресиверу или
стереофонической системе (стр. 10).
10 IR IN
Разъем для внешнего ИК (инфракрасного) приемника ДУ
(стр. 15).
11 Переключатель IR RECEIVER
Переключите на установку, совместимую с внешним ИК
приемником ДУ (стр. 15).
Совет
• При подключении данного проигрывателя к телевизору,
аудиовизуальному ресиверу или другому оборудованию,
убедитесь, что все компоненты ‘выключены’ и
‘отсоединены от розетки’.
• Возможно, будет полезным подготовить руководства,
входящие в комплект поставки других компонентов при
подключении данного проигрывателя.
