Подключение для окружающего звучания, Цифровые соединения, Аналоговые соединения – Инструкция по эксплуатации Pioneer BDP-LX70A
Страница 13: К многоканальному входу аудиовизуальный ресивер
02
13
Ru

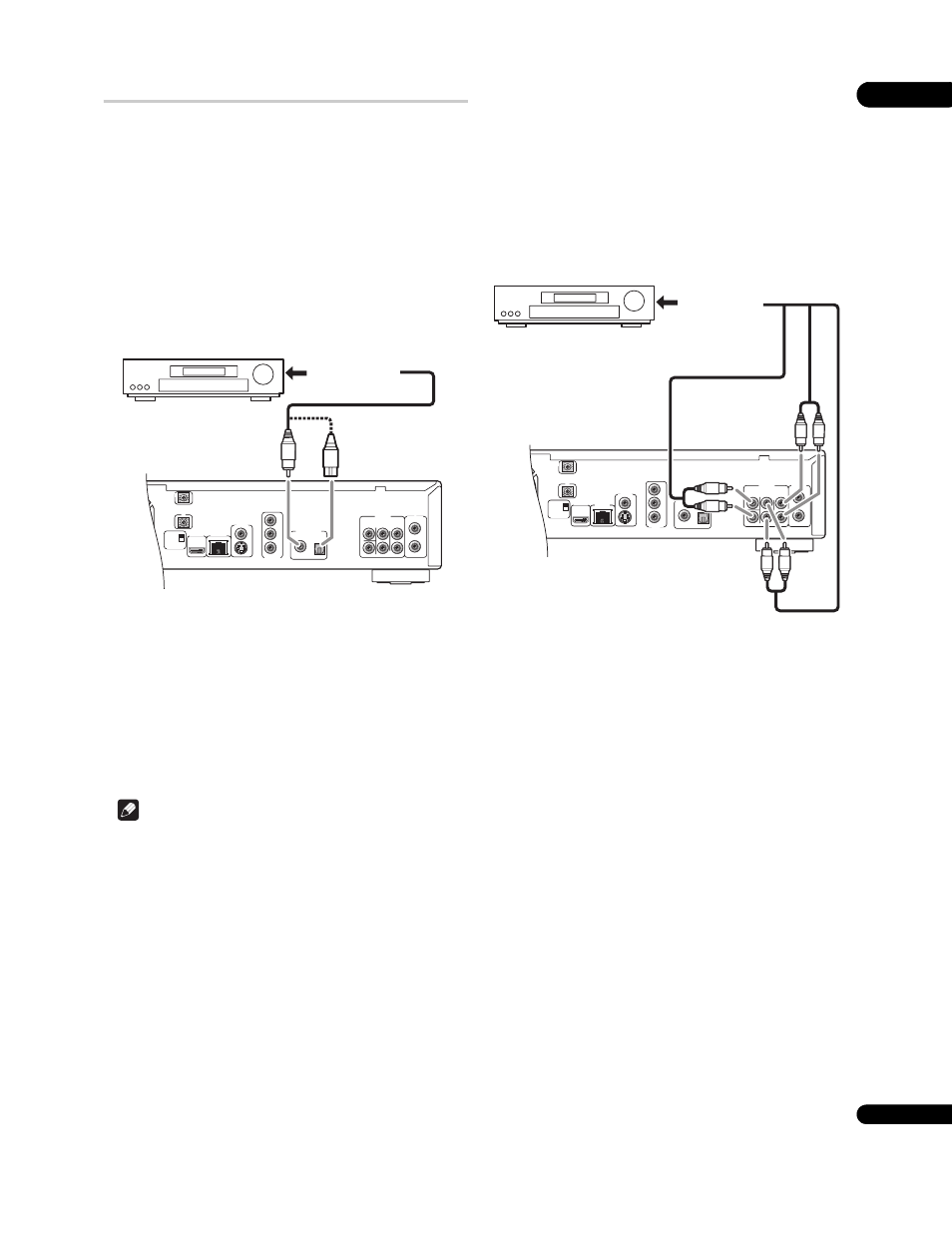

Подключение для окружающего звучания
Для достижения окружающего звучания, данный
проигрыватель можно подключить через аналоговое и
цифровое соединения. Цифровые выходы (коаксиальный и
оптический) удобны при подключении данного проигрывателя
к аудиовизуальному ресиверу со встроенными декодерами
Dolby Digital и/или DTS. 5.1-кан. аналоговые выходы могут
использоваться для подключения к аудиовизуальному
ресиверу с многоканальными аналоговыми аудиовходами.
Более подробно о таких соединениях, изучите инструкции по
эксплуатации к аудиовизуальному ресиверу.
Цифровые соединения
•
Подключите одно из разъемов DIGITAL AUDIO OUT
(COAXIAL/OPTICAL) данного проигрывателя к цифровому
входу аудиовизуального ресивера.
Оптическое подключение: Используйте оптический кабель
(не поставляется) для подключения разъема DIGITAL AUDIO
OUT OPTICAL к оптическому входу аудиовизуального
ресивера.
• При вставке штекера откроется защитная шторка и при
полной вставке будет слышен щелчок. Не прикладывайте
усилий к штекеру, так как это может повредить шторку,
кабель и/или проигрыватель.
Коаксиальное подключение:Используйте коаксиальный
кабель (не поставляется) для подключения разъема DIGITAL
AUDIO OUT COAXIAL к коаксиальному входу
аудиовизуального ресивера.
Примечание
• Вывод аудиосигналов Linear PCM через разъемы DIGITAL
AUDIO OUT (COAXIAL/OPTICAL) ограничен до 2-кан., 48
кГц.
Аналоговые соединения
•
Подключите разъемы AUDIO OUT (5.1ch) данного
проигрывателя к многоканальным аналоговым входам на
аудиовизуальном ресивере.
Используйте специальный шестисторонний кабель (не
поставляется), или три набора стереофонических кабелей (не
поставляются) для подключения шести каналов.
Внимательно проверьте подключение каждого канала к
соответствующему каналу на аудиовизуальном ресивере.
После подключения, можно выполнить настройки для
колонок, подключенных к системе — см. раздел Speakers в
меню Initial Setup на стр. 41 и Speaker Setup на стр. 43.
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL
OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
К коаксиальному/
оптическому
цифровому входу
Аудиовизуальный ресивер
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL
OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
К многоканальному
входу
Аудиовизуальный ресивер
