02
12
Ru
Переключение разрешения выходного
видеоизображения
Используйте кнопку OUTPUT RESOLUTION на фронтальной
панели и пульте ДУ для переключения разрешения выходного
видеоизображения для HDMI и компонентного видеовыходов.
В таблице ниже указаны настройки выхода.
Примечание
• В зависимости от дисплея, некоторые настройки могут
привести к исчезновению изображения. В таком случае,
повторно нажимайте OUTPUT RESOLUTION до
отображения изображения.
• Выходной формат 720/50p, 1080/50i, 1080/50p, 1080/60p и
1080/24p совместим только с дисплеями, оборудованными
HDMI. Они несовместимы с компонентным видеовыходом.
• При установке разрешения выходного видеосигнала на
720p, 1080i или 1080p, видеосигналы выводятся в
формате 16:9, даже при установке TV Aspect Ratio
(стр. 39) на 4:3 (Standard).
• Если контуры отображаемых предметов выглядят неровно
или расплывчато, попытайтесь установить разрешение
выходного видеосигнала на 576i/480i. (При подключении
данного проигрывателя к телевизору через соединение
HDMI, и если изображение исчезает при переключении
разрешения выходного видеосигнала на 576i/480i,
используйте компонентное подключение с разрешением
выходного видеосигнала 576i/480i или S-Video, вместо
стандартного композитного подключения.)
• Помните, что при использовании соединения Component
Video с телевизором или другим аудиовизуальным
компонентом (без использования HDMI), видеосигналы
480/60i могут выводиться в режиме 480/60p, и
видеосигналы 576/50i могут выводиться в режиме 576/50p.
Выход 24p
Для точного воспроизведения видеосигналов 1080/24p или
720/24p на оборудованном HDMI дисплее, совместимым с
приемом 1080/24p, установите 24p Direct Out (стр. 39) на
данном проигрывателе на On.
Данный проигрыватель выводит видеосигналы 1080/24p
через HDMI в следующих случаях:
• Видеосигналы 1080/24p: Если разрешение выходного
видеосигнала установлено на Auto или Source Direct.
• Видеосигналы 720/24p: Если разрешение выходного
видеосигнала установлено на Auto.
Примечание
• Даже, если 24p Direct Out установлен на On, если
подключен телевизор, несовместимый с видеосигналами
1080/24p, настоящая кадровая частота видеовыхода
будет 60 Гц.
• Вывод видеосигналов прерывается при переключении
видеовыхода от 1080/24p или 720/24p на другие
разрешения выходного видеосигнала, или при
переключении на 1080/24p или 720/24p от других
разрешений выходного видеосигнала.

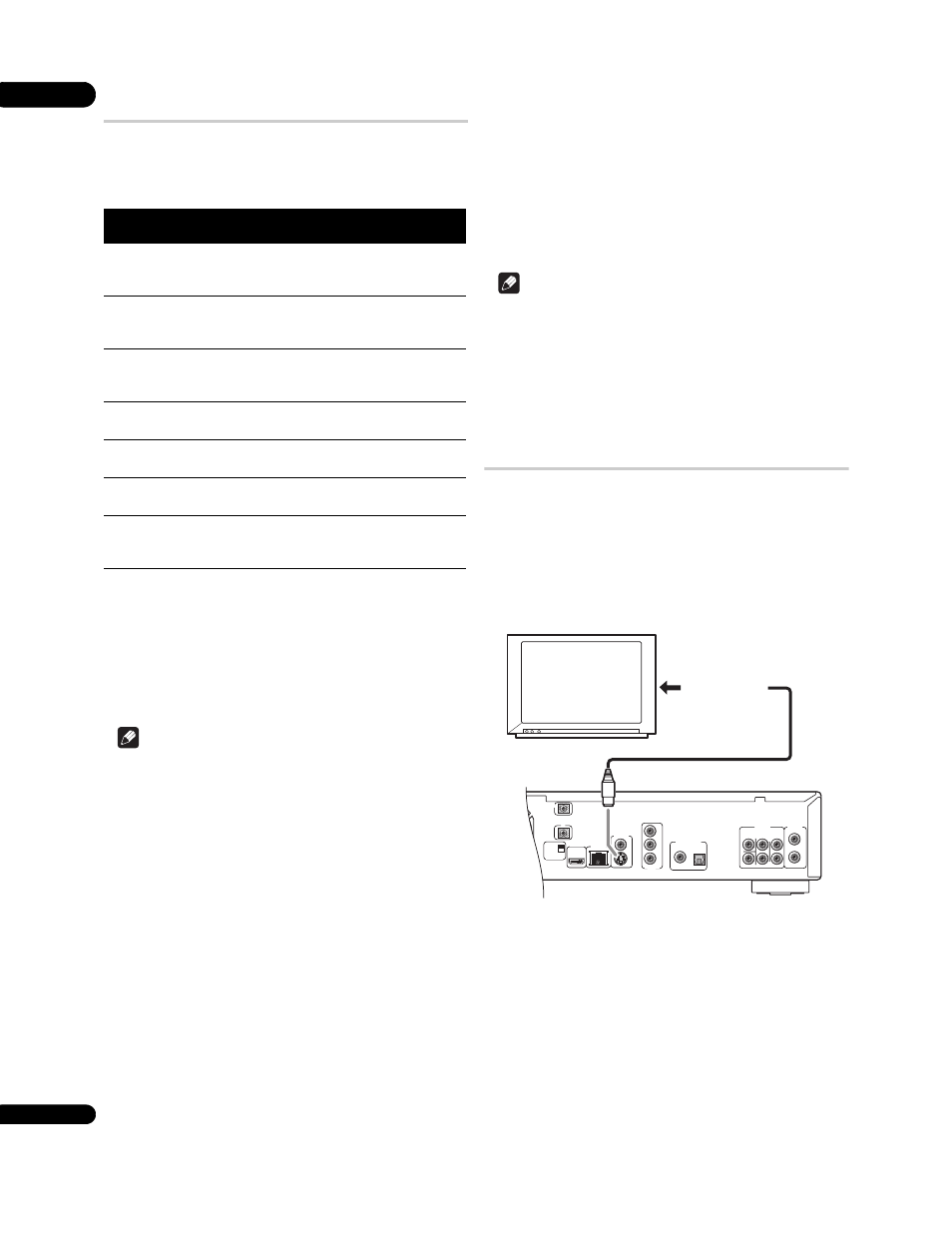

Подключение с помощью выхода S-Video
Для подключения данного проигрывателя к телевизору (или
другому оборудованию), вместо разъема VIDEO OUT, можно
использовать выход S-Video.
•
Для подключения гнезда S-VIDEO OUT к входу S-Video
на телевизоре, мониторе или аудиовизуальном ресивере,
воспользуйтесь кабелем S-Video (не поставляется).
Перед подключением совместите небольшой треугольник,
находящийся над разъемом, с соответствующей маркировкой
на штекере.
Параметр
Телевизионная
система
Выход
HDMI
Компонентный
выход
Видеовыход/
выход S-Video
AUTO
PAL
NTSC
Предпочитаемое
телевизионное
разрешение
1,2
1. См. Выход 24p ниже для условий.
2. Вывод видеосигналов прерывается при переключении видеовыхода.
Предпочитаемое
телевизионное
разрешение
3
3. Для разрешений, которые не могут выводиться через компонентый
выход, видеосигнал выводится со следующими разрешениями:
PAL: 576/50i
NTSC: 480/60i
576/50i
480/60i
576i
или
480i
PAL
NTSC
576/50i
480/60i
576/50i
480/60i
576/50i
480/60i
576p
или
480p
PAL
NTSC
576/50p
480/60p
576/50p
480/60p
576/50i
480/60i
720p
PAL
NTSC
720/50p
720/60p
576/50i
720/60p
4,5
4. Видеовыход устанолен на 480i во время воспроизведения DVD-Video с
защитой от копирования.
5. Видеовыход во время воспроизведения BD-ROM установлен на 576i/
480i, в зависимости от диска.
576/50i
480/60i
1080i
PAL
NTSC
1080/50i
1080/60i
576/50i
1080/60i
4,5
576/50i
480/60i
1080p
PAL
NTSC
1080/50p
1080/60p
576/50i
480/60i
576/50i
480/60i
Source
Direct
PAL
NTSC
Зависит от
источника
1,2
Зависит от
источника
2,5,6,
6. Частота кадров для 1080/24p остается 60 Гц.
576/50i
480/60i
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT
SURROUND
L
L
R
R
COAXIAL
OPTICAL
COMPONENT
VIDEO OUT
VIDEO OUT
LAN(100)
HDMI OUT
Y
S
P
B
P
R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL
IN
IN
К S-video входу
Телевизор
