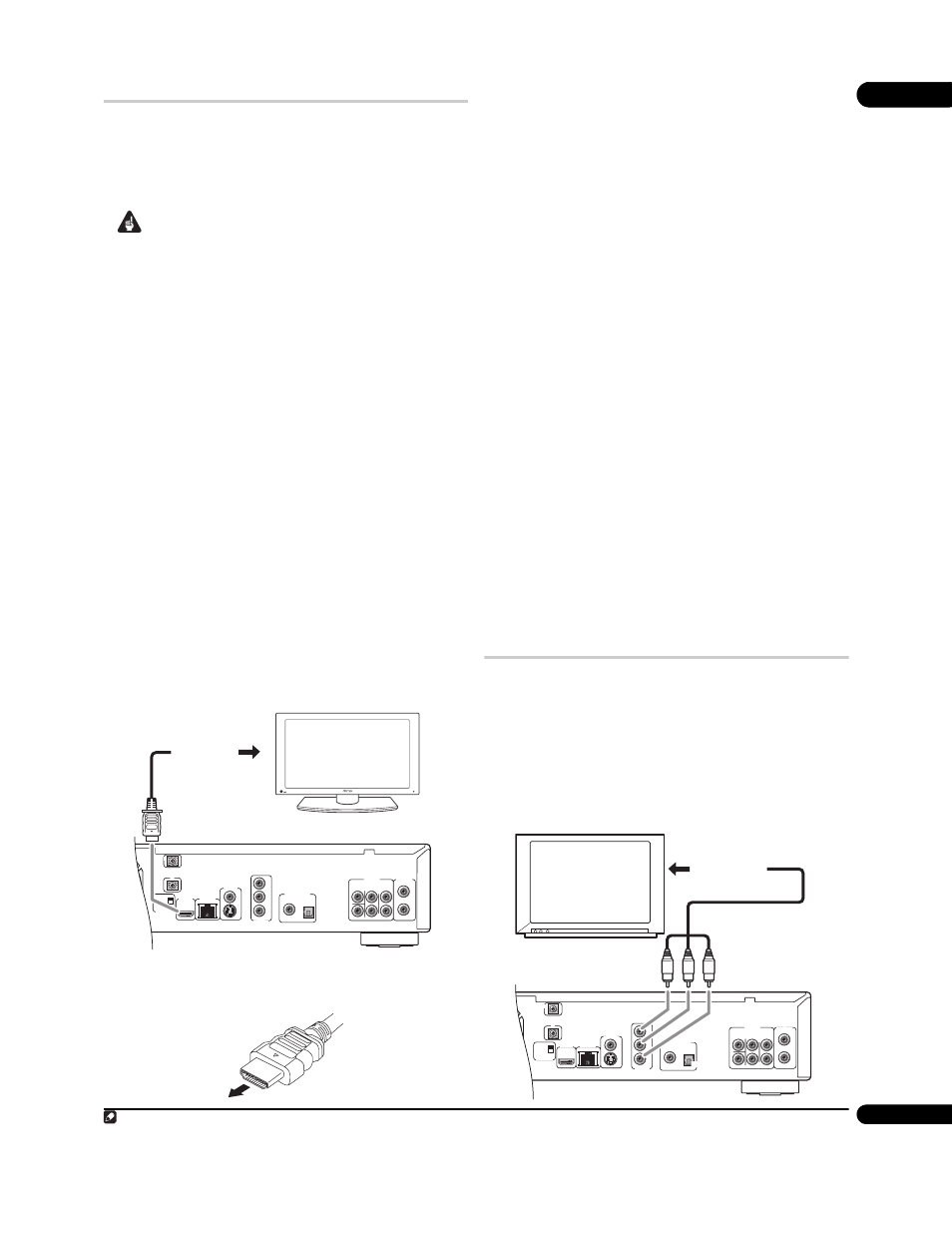

Подключение для выхода HDMI
При наличии монитора или дисплея, оборудованного HDMI
или DVI (с HDCP), его можно подключить к данному
проигрывателю с помощью поставляемого кабеля HDMI.
Разъем HDMI выводит несжатый цифровой видеоформат, а
также большинство цифровых аудиоформатов.
Внимание
• Данный аппарат был разработан с учетом совместимости
с HDMI (High-Definition Multimedia Interface). В зависимости
от подключенного компонента, использование
соединения DVI может привести к ненадежной передаче
сигналов.
• При замене дисплея, подключенного к выходу HDMI,
также необходимо изменить настройки разрешения
выходного видеосигнала для соответствия новому
дисплею (для этого, см. Переключение разрешения
выходного видеоизображения на стр. 12).
• Соединение HDMI поддерживает 8-канальные линейные
сигналы РСМ (от 44,1 кГц до 192 кГц 1 , 16 бит/20 бит/
24 бита), битовые потоки Dolby Digital, Dolby TrueHD, Dolby
Digital Plus, DTS-HD High Resolution Audio и DTS
(5.1-канальные сигналы).
• В зависимости от используемого кабеля HDMI, выход
1080p может отображаться неправильно (поставляемый
кабель HDMI может выводить видеосигналы 1080p).
• При подключении устройства DVI к выходу HDMI данного
проигрывателя, убедитесь, что оно совместимо с
High-bandwidth Digital Content Protection (HDCP). При
выборе подключения через разъем DVI необходим
отдельный адаптер (DVI
HDMI). Однако соединение DVI
не поддерживает передачу звуковых сигналов.
Свяжитесь со своим местным дилером для получения
дополнительной информации.
• Используйте кабель HDMI (поставляется) для
подключения соединения HDMI OUT на данном
проигрывателе с соединением HDMI на дисплее,
совместимом с HDMI.
• Стрелка на разъеме кабеля должна находиться сверху
для обеспечения надлежащего соединения с разъемом на
проигрывателе.
После включения проигрывателя может потребоваться
настроить разрешение выходного видеосигнала и цветовое
пространство HDMI для совместимости с дисплеем. См.
Переключение разрешения выходного видеоизображения на
стр. 12 и HDMI Color Space в Использование меню Initial Setup
на стр. 39.
О HDMI
HDMI поддерживает стандартные видеосигналы и
видеосигналы с высоким разрешением, а также стандартные
и многоканальные аудиосигналы окружающего звучания.
HDMI обеспечивает передачу несжатого видео с
использованием только одного разъема, а также связь между
аудиовизуальным источником и другими устройствами, как
например, цифровые телевизоры.
HDMI был разработан для предоставления технологий
High-bandwidth Digital Content Protection (HDCP), а также Digital
Visual Interface (DVI) в одном виде. HDCP используется для
защиты цифрового содержания, передаваемого и
принимаемого дисплеями, совместимыми с DVI.
О HDMI Control
HDMI Control можно запустить, установив настройку HDMI
Control на On для всех компонентов, подключенных через
кабель HDMI. По завершению выполнения подключений и
настроек для всех компонентов, проверьте видеовыход от
данного аппарата. Требуется проверять видеовыход каждый
раз при изменении подключенных компонентов или
отсоединении кабеля HDMI.
Если вы хотите использовать другой кабель HDMI взамен
поставляемого кабеля HDMI, используйте кабель, соответствующий
техническим характеристикам HDMI 1.3 (Категория 2) или более
поздним версиям. Функции HDMI Control могут срабатывать
неправильно, если используется кабель HDMI, не соответствующий
техническим характеристикам HDMI 1.3 (Категория 2) или более
поздним версиям.
Подключение с помощью компонентного
видеовыхода
Для подключения данного проигрывателя к телевизору (или
другому оборудованию), вместо стандартного
видеовыходного разъема, можно использовать
компонентный видеовыход.
• Используйте компонентный видеокабель (не
поставляется) для подключения разъемов COMPONENT
VIDEO OUT к компонентному видеовходному разъему
телевизора, монитора или аудиовизуального ресивера.
Соблюдайте цвета трех разъемов для обеспечения
правильного подключения.
Примечание
1 В зависимости от частоты дискретизации, имеются некоторые ограничения. Подробнее, см. О параметрах аудиовыхода на стр. 42.
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT SURROUND L L
R
R
COAXIAL OPTICAL COMPONENT
VIDEO OUT
VIDEO OUT
LAN(100) HDMI OUT
Y
S
P B
P R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL IN
IN
HDMI-совместимый дисплей
К соединению
HDMI
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT SURROUND L L
R
R
COAXIAL OPTICAL COMPONENT VIDEO OUT
VIDEO OUT
LAN(100) HDMI OUT
Y
S
P B
P R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL IN
IN
К компонентному
видеовходу
Телевизор
