Подключение к компонентным разъемам, Видеосоединения – Инструкция по эксплуатации Pioneer BDP-120
Страница 17
COMPONENT
IN
(CR)
(CB)
Видеосоединения

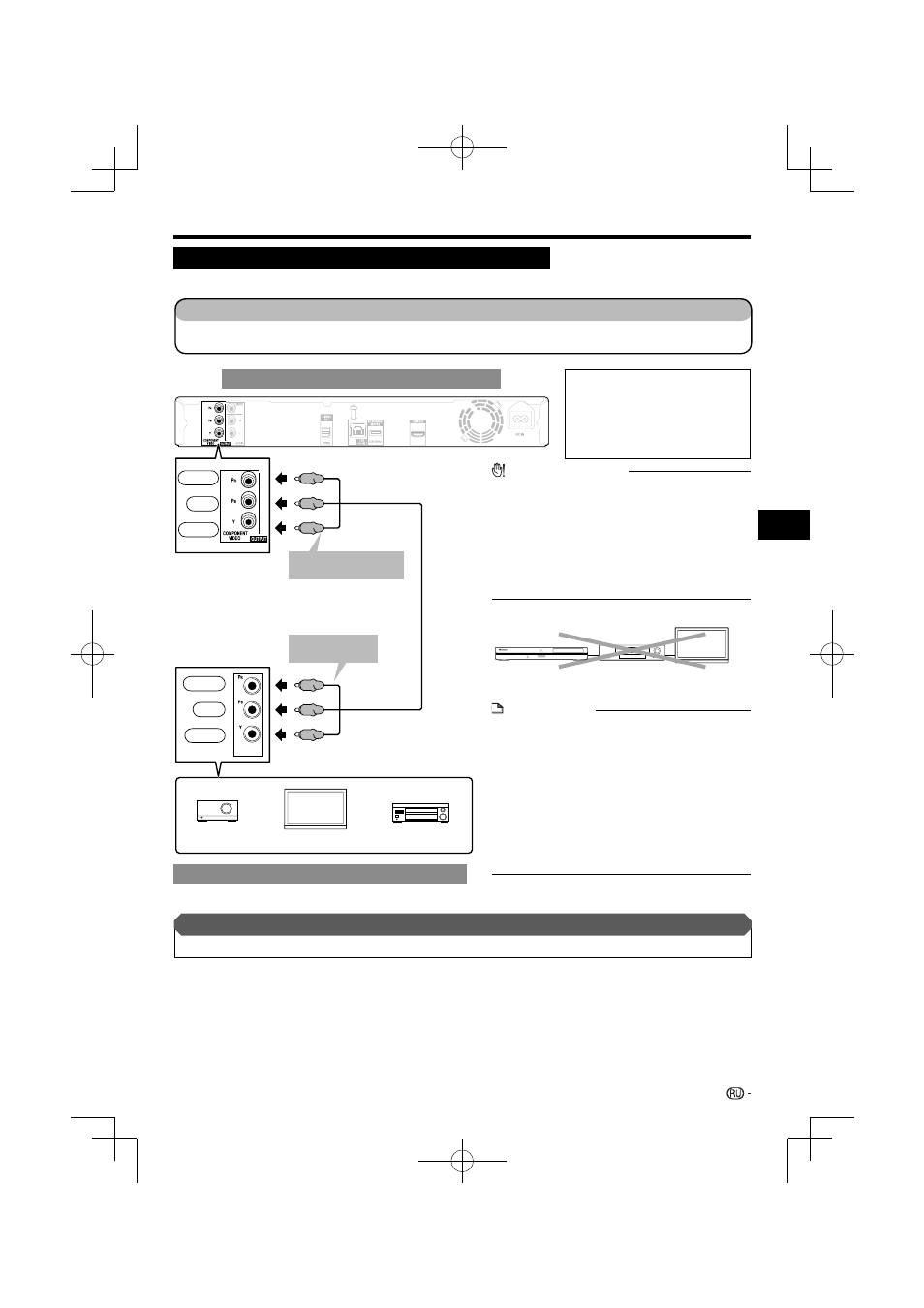

Подключение к компонентным разъемам
Через компонентные разъемы можно получать точное цветовоспроизведение и изображения высокого качества.
Данный проигрыватель
Видеоаппаратура с компонентными разъемами
ПРИМЕЧАНИЕ
Подсоединяйте проигрыватель Blu-ray непосредственно
к телевизору. При воспроизведении изображения через
кассетный видеомагнитофон, качество изображения может
ухудшаться из-за функции защиты от копирования.
Когда записывается программа, защищенная авторским
правом, функция защиты от копирования автоматически
срабатывает, и программа не может записываться правильно.
Также качество изображений, воспроизводимых через
кассетный видеомагнитофон, может ухудшаться из-за этой
функции. Однако это не является неисправностью. При
просмотре программ, защищенных авторским правом,
рекомендуется подсоединять проигрыватель Blu-ray
непосредственно к телевизору.
•
•
ПРЕДОСТЕРЕЖЕНИЕ
Требуется выбрать приоритетный видеовыход в “Settings” –
“Audio Video Settings” – “Video Out Select”. (См. стр. 37.)
Когда для приоритетного видеовыхода установлено значение
“HDMI” в “Video Out Select”, разрешение видеосигнала,
выводящегося через разъемы COMPONENT VIDEO
OUTPUT, представляет собой значение, установленное в
“HDMI Video Out”. (См. стр. 37.)
Когда необходимо установить приоритет выхода из разъемов
COMPONENT VIDEO OUTPUT, установите приоритетный
видеовыход на “Component”.
•
•
•
15
По
дк
лю
чение
Телевизор
Проектор
AV-
ресивер
На разъемы COMPONENT
VIDEO OUTPUT
Видеомагнитофон
ПРОИГРЫВАТЕЛЬ
Blu-ray Disc
Телевизор
(Красный)
(Синий)
(Зеленый)
(Красный)
(Синий)
(Зеленый)
Компонентный видеокабель
(имеется в продаже)
1
2
На разъемы
COMPONENT IN
ШАГИ
Перед выполнением соединений обязательно выключите данный проигрыватель и оборудование.
Прочно подсоедините компонентный кабель (имеется в продаже) к компонентным разъемам (1 и 2).
1
2
После выполнения соединений
Подсоедините аудиоаппаратуру или аудиоразъемы телевизора (Стр. 17)
•
Красный
Синий
Зеленый
Красный
Синий
Зеленый
Выходные видеосигналы:
1080i
50/60 Гц 576i
50
Гц
720p
50/60 Гц 480p
60
Гц
576p
50 Гц 480i
60
Гц
Например;
480p:
480, построчная развертка
480i:
480, чересстрочная развертка
