Страница 13: Основные узлы и компоненты

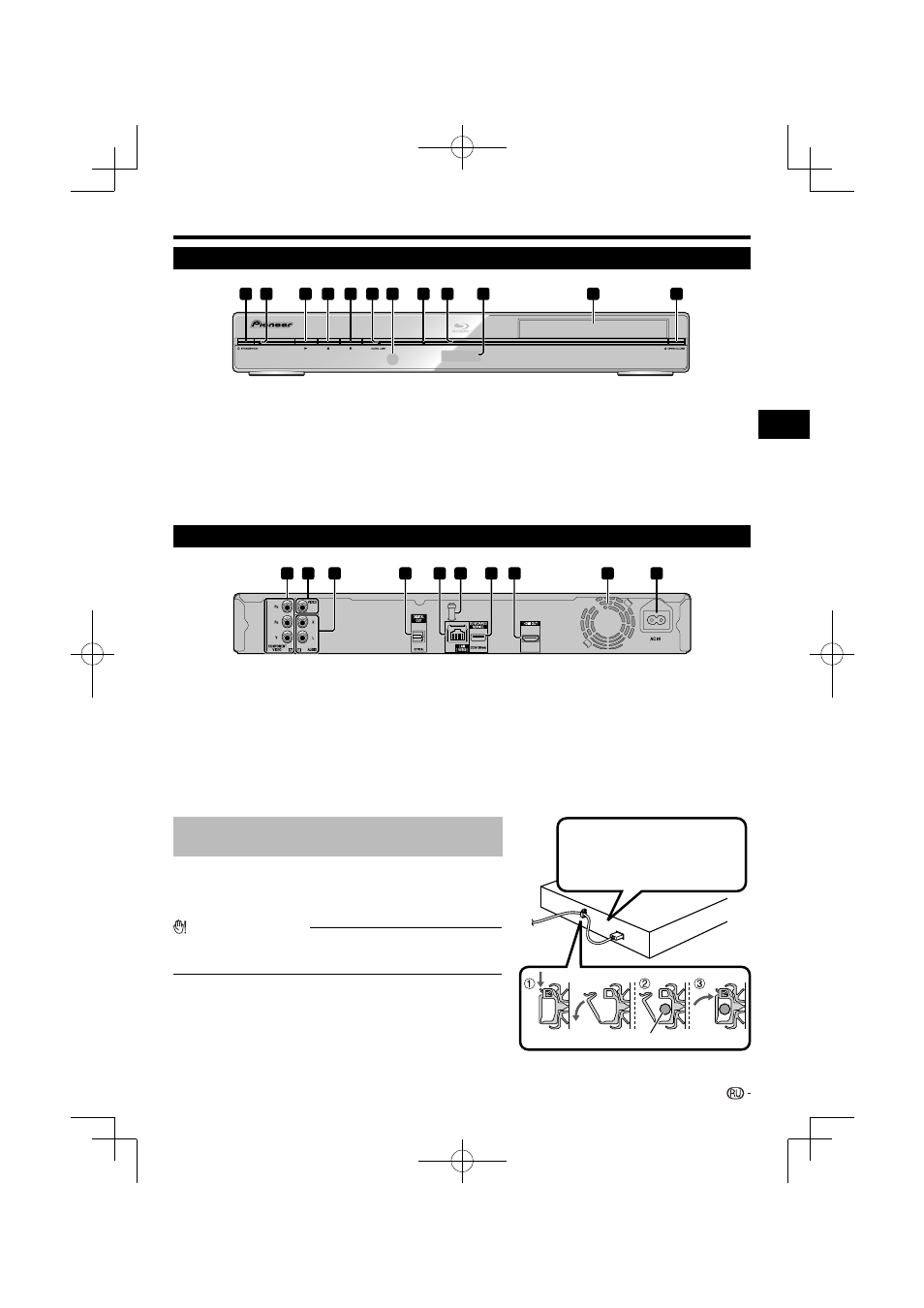

Основное устройство (сзади)
Основное устройство (спереди)
Основные узлы и компоненты
1
12
3
2
6
5
8
9
10
7
11
4
1
2
10
4
7
6
9
5
8
3
Держатель кабеля HDMI в задней части
основного устройства
Проигрыватель оснащен специальным держателем кабеля, чтобы
разъем напрямую не подвергался нагрузке от веса кабеля HDMI. При
подсоединении кабеля HDMI пропустите кабель через держатель кабеля
и зафиксируйте его.
ПРЕДОСТЕРЕЖЕНИЕ
Не тяните за кабель HDMI, когда он подсоединен к разъему, поскольку
это может привести к повреждению разъема или стать причиной плохого
контакта.
•
Нажмите на защелку и потяните на себя.
Пропустите кабель HDMI (имеется в продаже) через держатель
кабеля.
Вожмите защелку, пока она не защелкнется на своем месте.
1
2
3
11
Вв
едение
STANDBY/ON (стр. 20)
Индикатор STANDBY/ON (стр. 20)
d PLAY (стр. 24)
H STOP (стр. 24)
F PAUSE (стр. 30)
Индикатор KURO LINK (стр. 20, 23)
1
2
3
4
5
6
Разъемы COMPONENT VIDEO OUTPUT (стр. 15)
Разъем VIDEO OUTPUT (стр. 16)
Разъем AUDIO OUTPUT (стр. 17)
Разъем DIGITAL OUT OPTICAL (стр. 17)
Разъем LAN (стр. 18)
Держатель кабеля HDMI (См. внизу.)
1
2
3
4
5
6
Датчик дистанционного управления (стр. 19)
Индикатор диска BD/DVD/CD (стр. 20)
Индикатор воспроизведения (стр. 20)
Дисплей передней панели (стр. 20)
Лоток диска (стр. 24)
OPEN/CLOSE (стр. 24)
7
8
9
10
11
12
Разъем BD STORAGE/SERVICE
BD STORAGE (стр. 26, 43)
SERVICE для программного обеспечения (стр. 44)
Разъем HDMI OUT (стр. 14)
Вентилятор охлаждения
Вентилятор охлаждения работает, пока включено
питание проигрывателя.
Разъем AC IN (стр. 19)
7
8
9
10
Подсоедините кабель HDMI к
разъему в задней части основного
устройства, оставив при этом
небольшой люфт
Кабель HDMI
