Подключение оборудования

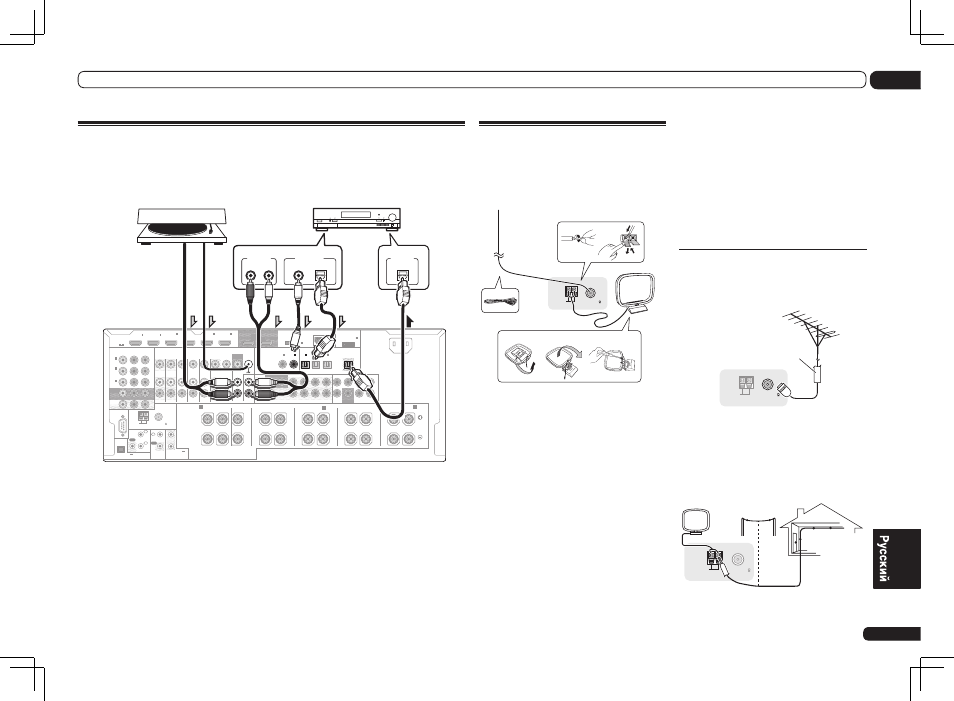

Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подклю-
чить аудиокомпоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см.
также
Меню Input Setup
в инструкциях по эксплуатации на CD-ROM).
RS-232C
ZONE 2
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
MULTI CH IN
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
(VIDEO)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHT
F WIDE
L
R
CENTER
FRONT
SURROUND SURR BACK
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OUT
(
VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
CU-RF100
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
R
L
R
L
(Single)
(Single)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A
A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1
IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWOOFER
DIGITAL OUT
COAXIAL
OPTICAL
DIGITAL IN
OPTICAL
ANALOG
R
L
AUDIO OUT
MD, DAT, др.
Проигрыватель
Выберите один
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован
встроенным предварительным усилителем с фонокорректором), подключите его тогда к
входам CD.
!
Прослушивание аудиосигналов HDMI через цифровое выходное гнездо данного ресивера
невозможно.
Подключение антенн AM/FM
Подключите рамочную антенну АМ и про-
волочную антенну FM, как показано ниже.
Для улучшения приема и качества звуча-
ния, подключите внешние антенны (см.
Подключение внешних антенн
на стр. 25).
FM UNBAL 75
AM LOOP
ANTENNA
3
1
4
a
b
c
5
2
1 Снимите предохранительные щитки
с контактов антенны AM.
2 Откройте защитные выступы,
вставьте по одному проводу в каждый
разъем до конца, затем отпустите
выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, ото-
гните стойку в направлении стрелки (
рис.
а
), затем закрепите рамочную антенну на
стойке с помощью зажима (
рис. b
).
!
Чтобы установить антенну AM на стене
или другой поверхности, сначала
прикрепите стойку к поверхности с
помощью винтов (
рис. c
), а затем
закрепите антенну на стойке. Убедитесь в
качестве приема.
4 Установите антенну AM на плоскую
поверхность и в направлении
наилучшего приема.
5 Подключите проволочную антенну
FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытя-
ните проволочную антенну FM и прикрепите
ее к стене или дверной раме. Не допу-
скайте, чтобы антенна свешивалась или
спутывалась.
Подключение внешних антенн
Для улучшения приема в диапазоне FM,
подключите внешнюю антенну FM к FM
UNBAL 75 W
.
FM UNBAL 75
AM LOOP
ANTENNA
75 Ω коаксиальный
кабель
Для улучшения приема в диапазоне AM
подключите к разъемам AM LOOP провод
длиной от 5 м дo 6 м с виниловой изоля-
цией, не отсоединяя прилагаемую рамоч-
ную антенну AM.
Для наилучшего качества приема подвесьте
ее горизонтально снаружи.
FM UNBAL 75
AM LOOP
ANTENNA
Внешняя антенна
Комнатная антенна
(провод с виниловым
покрытием)
5 m до 6 m
