Meer over HDMI
Via de HDMI-aansluiting wordt niet-gecompri-
meerde digitale video overgedragen, alsmede
bijna alle typen digitale audio.
Deze receiver bevat High-Definition Multimedia
Interface (HDMI
®
) technologie.
Deze receiver ondersteunt de hieronder
beschreven functies via de HDMI-aansluitingen.
! Digitale overdracht van niet-gecomprimeerde
video (contents beschermd door HDCP
(1080p/24, 1080p/60, enz.))
! 3D-signaaloverdracht
! Deep Color-signaaloverdracht
! x.v.Color-signaaloverdracht
! ARC (Audio Return Channel)
! Invoer van meerkanaals lineaire PCM digitale
audiosignalen (192 kHz of minder) voor
maximaal 8 kanalen
! Invoer van de volgende digitale
audio-indelingen:
— Dolby Digital, Dolby Digital Plus, DTS, audio
met hoge bitrate (Dolby TrueHD, DTS-HD
Master Audio, DTS-HD audio met hoge
resolutie), DVD-Audio, CD, SACD (DSD-
signaal), video-CD, super-VCD
! Gesynchroniseerde bediening met apparaten
die de Control met HDMI-functie gebruiken
(zie Control met HDMI-functie in de
handleiding op de CD-ROM)
Opmerking
! Een HDMI-aansluiting kan alleen worden
gemaakt met apparaten die zijn uitgerust
met DVI en die compatibel zijn met zowel DVI
en HDCP (High Bandwidth Digital Content
Protection). Als u ervoor kiest om aan te sluiten
op een DVI-aansluiting, hebt u hiervoor een
aparte adapter nodig (DVI
dHDMI). Een DVI-
aansluiting is niet geschikt voor audiosignalen.
Vraag uw plaatselijke audiodealer om meer
informatie.
! Als u een apparaat aansluit dat niet
compatibel is met HDCP, verschijnt het bericht
HDCP ERROR op het display op het voorpaneel.
Bij sommige apparaten die compatibel zijn
met HDCP zal het bericht ook verschijnen,
maar zolang als de video normaal wordt
weergegeven duidt dit niet op een storing.
! Afhankelijk van het apparaat dat u hebt
aangesloten, is het mogelijk dat een DVI-
aansluiting onbetrouwbare signaaloverdracht
geeft.
! Deze receiver ondersteunt SACD, Dolby Digital
Plus, Dolby TrueHD en DTS-HD Master Audio.
Om deze indelingen te kunnen gebruiken,
moet u erop letten dat de apparatuur die op
deze receiver is aangesloten eveneens de
corresponderende indeling ondersteunt.
! Gebruik een High Speed HDMI
®
kabel. Als een
andere kabel dan een High Speed HDMI
®
kabel
wordt gebruikt, is het mogelijk dat geen juiste
werking wordt verkregen.
! Wanneer een HDMI-kabel met een ingebouwde
equalizer wordt aangesloten, is het mogelijk dat
geen juiste werking wordt verkregen.
! Signaaloverdracht is alleen mogelijk bij
aansluiting op een compatibel apparaat.
! Overdracht van digitale audio met HDMI-
indeling vereist een langere herkenningstijd.
Daarom is het mogelijk dat er een onderbreking
in het geluid is bij het overschakelen tussen de
audio-indelingen of het beginnen met afspelen.
! Wanneer u de apparatuur die is aangesloten
op de HDMI OUT-aansluiting van dit apparaat
tijdens weergave in/uitschakelt, of de HDMI-
kabel tijdens weergave aansluit/losmaakt,
kunnen er stoorgeluiden zijn of kan het geluid
worden onderbroken.
HDMI, het HDMI-logo, en High-Definition
Multimedia Interface zijn handelsmerken
of gedeponeerde handelsmerken van HDMI
Licensing LLC in de Verenigde Staten en andere
landen.
“x.v.Color” en
zijn handels-
merken van Sony Corporation.
Nl
20
02
De apparatuur aansluiten

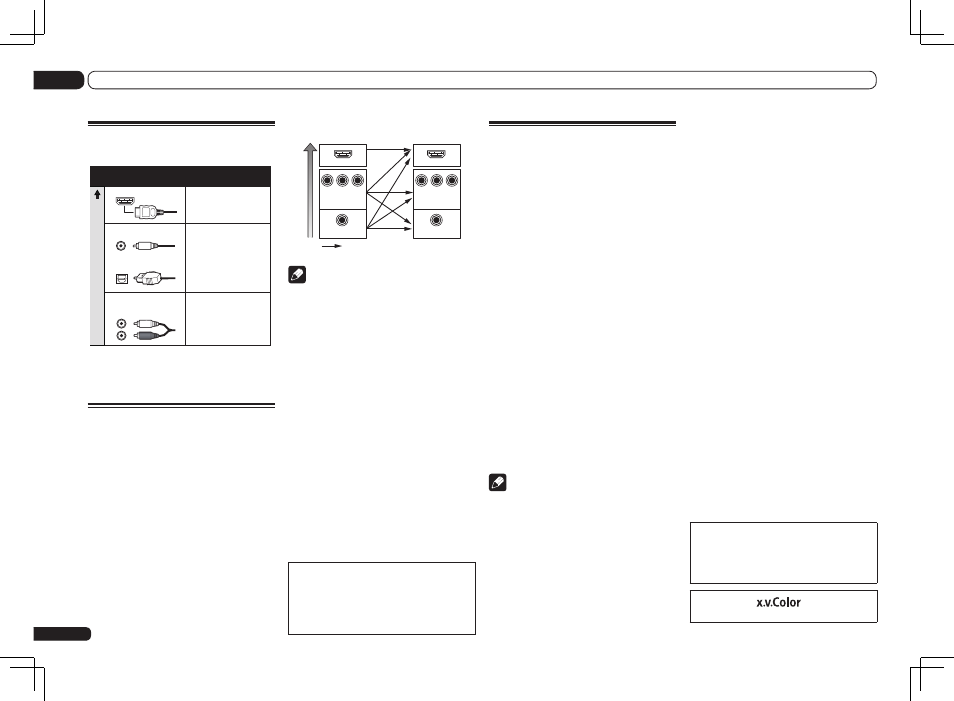

Meer over de
audio-aansluitingen
Overdraagbare
audiosignalen
Kwaliteit van geluidssignaal
HDMI
HD-audio
Digitaal (Coaxiaal)
Conventionele digitale
audio
RCA (Analoog)
(Wit/Rood)
Conventionele analoge
audio
Digitaal (Optisch)
Typen kabels en
aansluitingen
! Met een HDMI-kabel kunnen video- en
audiosignalen met hoge kwaliteit via een
enkele kabel worden overgebracht.
Meer over de video-omzetter
De video-omzetter zorgt ervoor dat alle video-
bronnen hun uitgang hebben via alle MONITOR
VIDEO OUT-aansluitingen. De enige uitzonde-
ring is HDMI: aangezien deze resolutie niet kan
worden gedownsampled, moet u de monitor/tv
aansluiten op de HDMI-uitgangen van de recei-
ver wanneer u deze videobron aansluit.
Als meerdere video-apparaten aan dezelfde
ingangsfunctie zijn toegewezen (zie Het menu
Input Setup in de gebruiksaanwijzing op de
CD-ROM), geeft de omzetter voorrang aan
HDMI, componentvideo en ten slotte samenge-
stelde video (in deze volgorde).
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y
P
B
P
R
Y
P
B
P
R
COMPONENT VIDEO
MONITOR OUT
HDMI IN
HDMI OUT
Beeld met hoge kwaliteit
Videosignalen kunnen worden uitgevoerd
Aansluiting voor
verbinding met
bronapparaat
Aansluiting voor
verbinding met TV-
monitor
Opmerking
! Als het videosignaal niet op de TV wordt
weergegeven, probeert u de resolutie-
instellingen op het apparaat of het scherm te
wijzigen. Houd er rekening mee dat sommige
apparatuur, zoals videospelletjesapparatuur,
resoluties hebben die niet kunnen worden
omgezet. In dit geval kunt u proberen om de
Digital Video Conversion (in De video-opties
instellen in de handleiding op de CD-ROM) om
te schakelen OFF.
! De ingangssignaalresoluties die van de
componentvideo-ingang kunnen worden
omgezet voor de HDMI-uitgang zijn 480i/576i,
480p/576p, 720p en 1080i. 1080p signalen
kunnen niet worden omgezet.
! Alleen ingangssignalen met een
resolutie van 480i/576i kunnen worden
omgezet van de componentvideo-ingang
voor de samengestelde MONITOR
OUT-aansluitingen.
! Voor een optimale videoprestatie beveelt THX
aan om de Digital Video Conversion (in De
video-opties instellen in de handleiding op de
CD-ROM) op OFF te zetten.
