Ru
12
02
Подключение оборудования
Важное предупреждение
!
Настройку Speaker System нужно
выполнить, если используется любое из
отображенных ниже подключений, кроме
[A] (см.
Настройка акустической системы
в
инструкциях по эксплуатации на CD-ROM).
!
Выводящие звучание громкоговорители
можно переключать в соответствии со
схемой расположения громкоговорителей/
шаблоном использования (нет
необходимости выводить звучание со
всех подключенных громкоговорителей).
Для переключения выводящих звучание
громкоговорителей используйте кнопку
SPEAKERS
. Подробнее, см.
Переключение
терминалов громкоговорителей
в
инструкциях по эксплуатации на CD-ROM.

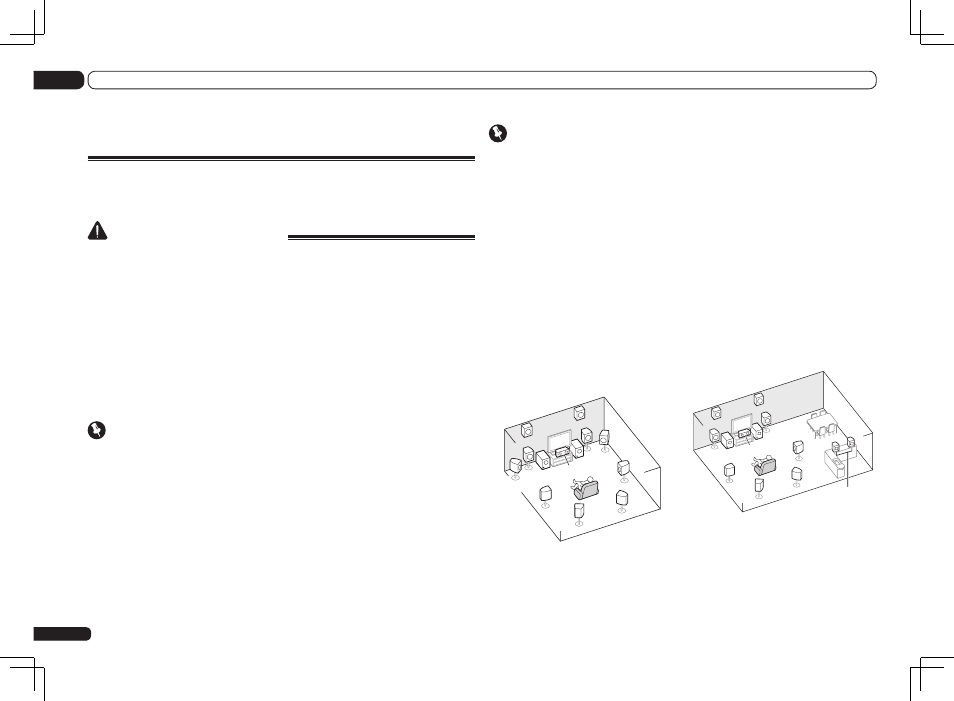

[A] Подключение 9.2-канальной
системы объемного звучания
(передние верхние/передние боковые)
*Настройка по умолчанию
!
Настройка Speaker System: 9.1ch FH/FW
FWR
FWL
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
В 9.2-канальной системе объемного звуча-
ния подключаются левый и правый перед-
ние громкоговорители (L/R), центральный
громкоговоритель (C), левый и правый
передние верхние громкоговорители (FHL/
FHR
), левый и правый передние боковые
громкоговорители (FWL/FWR), левый и пра-
вый громкоговорители объемного звучания
(SL/SR), задние левый и правый громкого-
ворители объемного звучания (SBL/SBR) и
низкочастотные громкоговорители (SW 1/
SW 2
).
Невозможно одновременно выводить зву-
чание от передних верхних громкоговорите-
лей и передних боковых громкоговорителей.
Данная система объемного звучания вос-
производит более реалистичное звучание
сверху.
Выводящие звучание громкоговорители
можно переключать с помощью кнопки
SPEAKERS
. Подробнее, см.
Переключение
терминалов громкоговорителей
в инструк-
циях по эксплуатации на CD-ROM.
[B] 7.2-канальная система объемного
звучания и подключение Speaker B
!
Настройка Speaker System:
7.1ch + Speaker B
FHL
FHR
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Данные подключения позволяют одно-
временно прослушивать 7.2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение того же
источника от громкоговорителей В. Те-же
самые подключения также позволяют вос-
производить 9.2- канальное объемное зву-
чание в основной зоне, когда громкоговори-
тели В не используются.
Подключение оборудования
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как
может показаться. В данном разделе описаны виды компонентов, которые можно подклю-
чить к системе домашнего кинотеатра.
ПРЕДУПРЕЖДЕНИЕ
!
Перед выполнением или изменением
подключений, отключите питание и
отсоедините кабель питания от розетки.
Включение должно быть последним
шагом.
!
При выполнении подключений кабели
питания подключаемых устройств также
должны быть отсоединены от розеток.
!
В зависимости от подключаемого
устройства (усилитель, ресивер, др.)
способы подключения и названия
терминалов могут отличаться от
описаний в данном руководстве. Также
смотрите инструкции по эксплуатации к
соответствующим устройствам.
Важное предупреждение
На рисунках отображена модель SC-LX85,
однако для SC-LX75 используются одинако-
вые подключения, если нет иных оговорок.
Выбор системы
громкоговорителей
Данный аппарат оборудован терминалами
громкоговорителей для 9 каналов, позволяя
пользователям выбирать различные схемы
расположения громкоговорителей/шабло-
нов использования в зависимости от их
вкусов. Терминалы, куда нужно подключать
громкоговорители, различаются в зависи-
мости от схемы расположения громкогово-
рителей/шаблонов использования. Перед
подключением громкоговорителей выбе-
рите одну схему расположения громкогово-
рителей/шаблон использования. Подробнее
о подключениях см.
Установка акустической
системы
на стр. 16.
!
Обязательно подключите
громкоговорители к передним левому и
правому каналам (L и R).
!
Можно также подключить только один из
задних громкоговорителей объемного
звучания (SB) или вообще не подключать
их.
!
При наличии двух низкочастотных
громковорителей, второй низкочастотный
громкоговоритель можно подключить к
терминалу SUBWOOFER 2. Подключение
двух низкочастотных громкоговорителей
усиливает басовое звучание, позволяя
добиться более мощного воспроизведения
звучания. В таком случае оба
низкочастотных громкоговорителя
выводят одинаковое звучание.
