Ru
22
02
Подключение оборудования
поддерживает передачу аудиосигналов.
Дополнительные сведения можно
получить у продавца оборудования.
!
При подключении компонента,
несовместимого с HDCP, на дисплее
передней панели отображается
сообщение HDCP ERROR. Данное
сообщение отображается даже для
некоторых компонентов, совместимых
с HDCP, но когда нет проблем в
отображении видеоизображения, это не
является неисправностью.
!
В зависимости от подключенного
компонента, использование подключения
DVI может привести к ненадежной
передаче сигнала.
!
Данный ресивер поддерживает SACD,
Dolby Digital Plus, Dolby TrueHD и DTS-
HD Master Audio. Для использования
преимуществ данных форматов, однако,
убедитесь, что компонент, подключенный
к данному ресиверу, также поддерживает
соответствующий формат.
!
Используйте Высокоскоростной кабель
HDMI. При использовании кабеля
HDMI, кроме Высокоскоростной кабель
HDMI, ресивер может не срабатывать
соответствующим образом.
!
При подключении кабеля HDMI со
встроенным уравнивающим фильтром, он
может не срабатывать соответствующим
образом.
!
Передача сигнала возможна только при
подключении к совместимому компоненту.
!
Передача цифрового аудиосигнала
формата HDMI требует больше времени
на распознавание. По этой причине может
происходить прерывание звучания во
время переключения аудиоформатов или
при запуске воспроизведения.
!
Включение/отключение устройства,
подключенного к терминалу HDMI
OUT
данного аппарата, во время
воспроизведения, или отсоединение/
подключение кабеля HDMI во время
воспроизведения может вызывать шум
или прерывание звучания.
HDMI, логотип HDMI, и High-Definition
Multimedia Interface являются торговыми
марками или зарегистрированными торго-
выми марками HDMI Licensing LLC в США
и других странах.
«x.v.Color» и
являются
торговыми марками Sony Corporation.

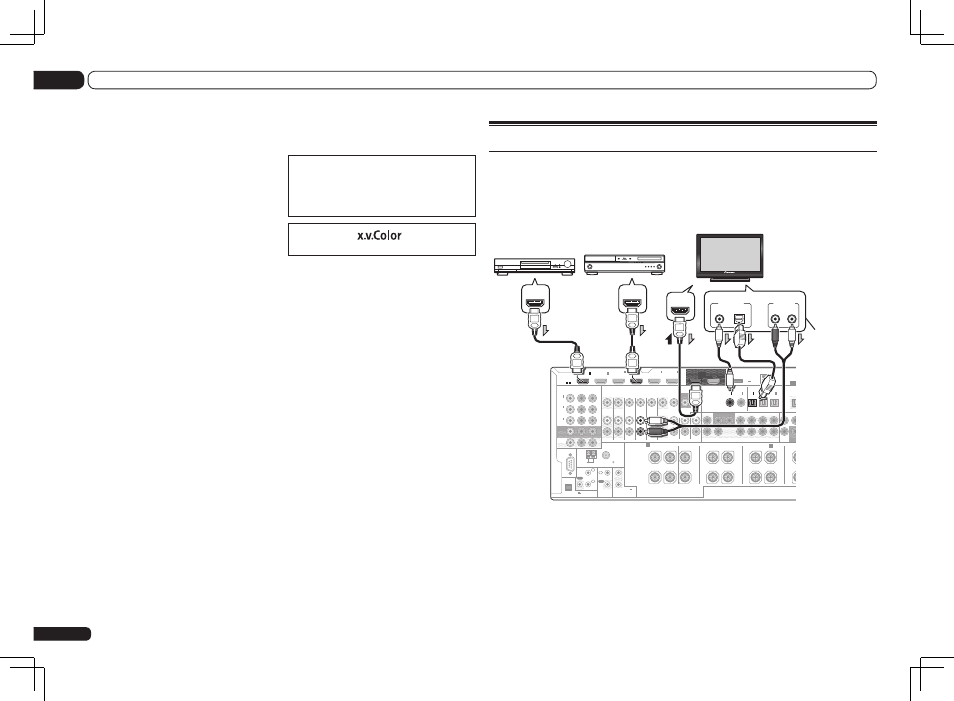

Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray
Disc дисков (BD), др.), его можно подключить к данному ресиверу с помощью отдельно про-
дающегося кабеля HDMI. Если телевизор и компоненты воспроизведения поддерживают
функцию Control через HDMI, можно использовать удобные функции Control через HDMI
(см.
Функция Control через HDMI
в инструкциях по эксплуатации на CD-ROM).
RS-232C
ZONE 2
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT
VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
(VIDEO)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHT
F WIDE
CENT
FRONT
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OU
(
VIDEO)
(OUTPU
0.1 A
ADAPTE
CU-RF100
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
R
L
R
L
R
L
R
(Single)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1
IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWO
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные
интерфейсом HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
Данное
подключение
требуется для
прослушивания
звучания
телевизора
через ресивер.
(ARC)
!
При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT
2
, переключите настройку выхода HDMI на HDMI OUT 2 или HDMI OUT ALL. См.
Переключение выхода HDMI
в инструкциях по эксплуатации на CD-ROM.
!
Для компонентов приема также доступны подключения, в дополнение к подключениям
HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
на стр. 23).
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор
через аудиокабели.
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор
поддерживает функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание
телевизора поступает на ресивер через терминал HDMI OUT, поэтому нет необходимости
подключать аудиокабель. В таком случае, установите TV Audio в HDMI Setup на via HDMI
(см.
HDMI Setup
в инструкциях по эксплуатации на CD-ROM).
