De apparatuur aansluiten
Uw TV en weergave-apparatuur aansluiten

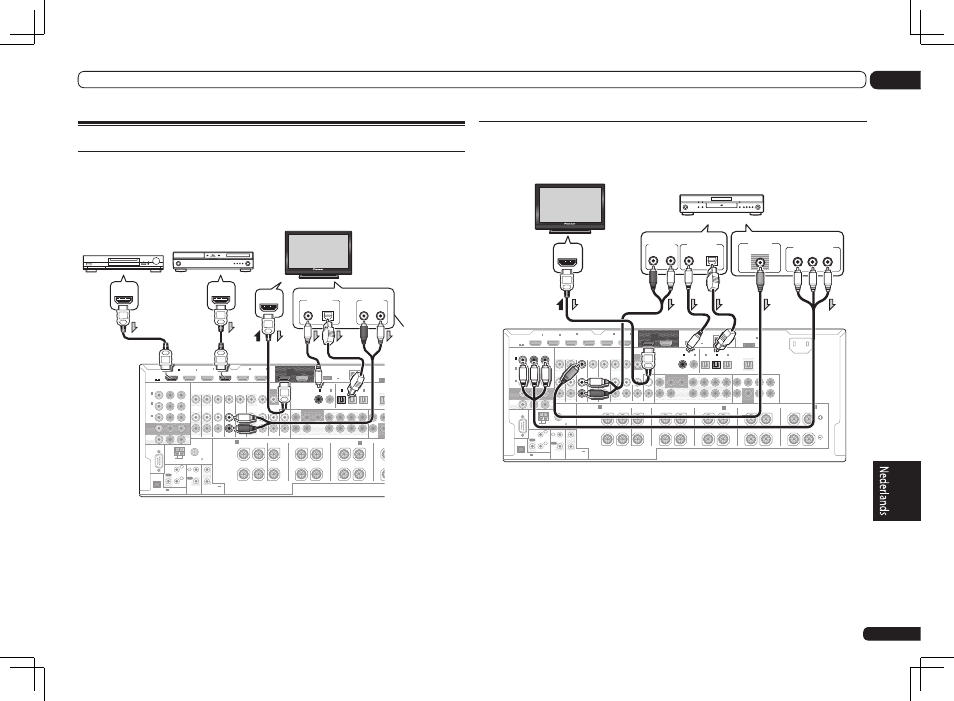

Aansluiten via HDMI
Als u apparatuur hebt die is uitgerust met HDMI of DVI (met HDCP) (zoals een Blu-ray Disc-speler
(BD) enz.), kunt u deze aansluiten op de receiver met een los verkrijgbare HDMI-kabel.
Als de TV en de weergave-apparaten de Control met HDMI-voorziening ondersteunen, kan de
handige Control met de HDMI-functies worden gebruikt (zie Control met HDMI-functie in de hand-
leiding op de CD-ROM).
RS-232C
ZONE 2
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT
VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
(VIDEO)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHT
F WIDE
CENT
FRONT
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OU
(
VIDEO)
(OUTPU
0.1 A
ADAPTE
CU-RF100
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
R
L
R
L
R
L
R
(Single)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1
IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWO
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
HDMI/DVI-compatibele
Blu-ray disc-speler
Ander apparaat
uitgerust met HDMI/DVI
HDMI/DVI-
compatibele monitor
Eén selecteren
Deze aansluiting
moet worden
gemaakt om
het geluid van de
TV via de receiver
weer te geven.
(ARC)
! Bij het aansluiten van een HDMI/DVI-compatibele monitor via de aansluiting HDMI OUT 2, zet u de
HDMI-uitgangsinstelling op HDMI OUT 2 of HDMI OUT ALL. Zie De HDMI-uitgang veranderen in de
handleiding op de CD-ROM.
! Voor ingangsapparaten zijn ook andere aansluitingen dan HDMI-aansluitingen mogelijk (zie Een
DVD-speler zonder HDMI-uitgang aansluiten op bladzijde 21).
! Als u het geluid van de TV via de receiver wilt beluisteren, dienen de receiver en de TV met
audiokabels met elkaar te worden verbonden.
— Wanneer de tv en de receiver via de HDMI-aansluitingen met elkaar zijn verbonden en de tv
de HDMI ARC (Audio Return Channel) functie ondersteunt, wordt het geluid van de tv via de
HDMI OUT-aansluiting naar de receiver gestuurd en hoeft er dus geen audiokabel te worden
aangesloten. In dit geval zet u TV Audio bij HDMI Setup op via HDMI (zie HDMI-instelling in de
handleiding op de CD-ROM).
Een DVD-speler zonder HDMI-uitgang aansluiten
De onderstaande afbeelding toont de aansluiting van een TV (met een HDMI-ingang) en een DVD-
speler (of ander weergave-apparaat zonder HDMI-uitgang) op de receiver.
