Ru 14
02 Подключение оборудования
L
R
SL
SR
Front Bi-Amp
Surround Bi-Amp
SW 1
SW 2
C

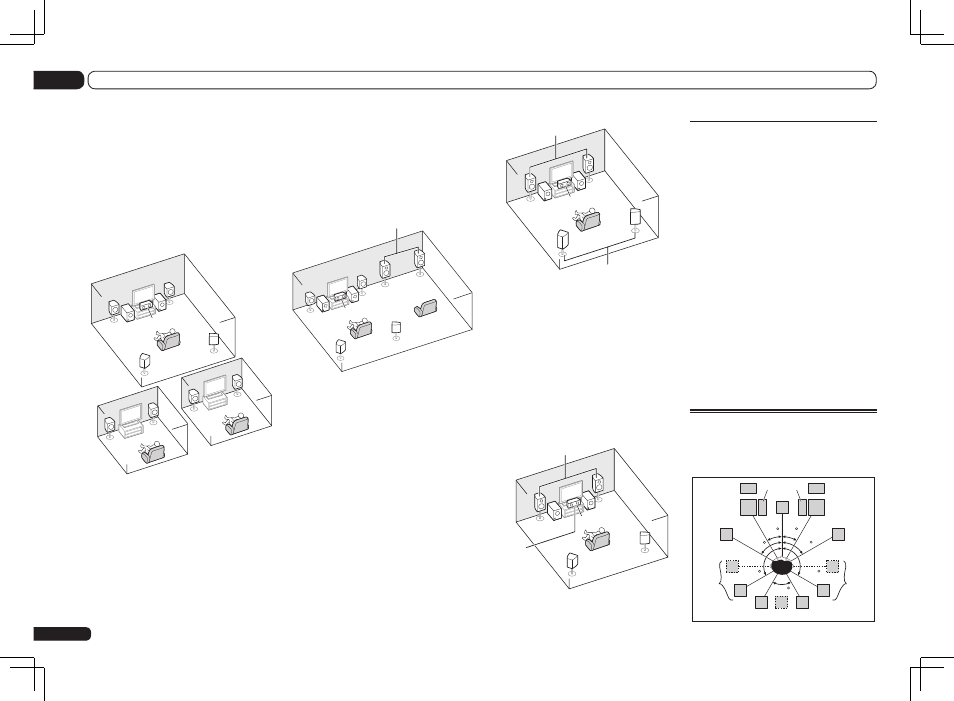

[J] Подключение 5.2-канальной
системы объемного звучания
и переднего и центрального
двухполосного усиления
(высококачественное объемное
звучание)
Только SC-LX85
! Настройка Speaker System:
5.1ch F+C Bi-Amp
Подключение двухполосного усиления
передних и центрального громкоговори-
телей для высококачественного звучания
5.2-канального объемного звучания.
L
R
SL
SR
Front Bi-Amp
Center
Bi-Amp
SW 1
SW 2
C
Другие подключения
громкоговорителей
! Можно выбрать нужную схему
подключения громкоговорителей, даже
если имеется менее 5.2-канальной
акустической системы (кроме передних
левого/правого громкоговорителей).
! Когда низкочастотный громкоговоритель
не подключается, подключите
громкоговорители с возможностью
воспроизведения низких частот к
переднему каналу. (Низкочастотный
компонент низкочастотного
громкоговорителя воспроизводится от
передних громкоговорителей, что может
повредить громкоговорители.)
! После подключения, обязательно
выполните процедуру Full Auto MCACC
(настройка среды громкоговорителей).
См. Автоматическая регулировка
оптимального звучания (Полная
автоматическая настройка MCACC) на стр.
29.
Расположение
громкоговорителей
По расположению подключаемых громкого-
ворителей смотрите рисунок ниже.
L
SW 2 SW 1
C
FHL
FWL
SL
SBL SBR SB
SR
FWR
R
FHR
30 30
60 60
60
120 120
[G] Подключение 5.2-канальной
системы объемного звучания и ZONE 2/
ZONE 3 (Multi Zone)
! Настройка Speaker System:
5.1ch + ZONE 2+3
Данные подключения позволяют одно-
временно прослушивать 5.2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение на другом
компоненте в ZONE 2 и ZONE 3. (Выбор
устройств приема ограничен.)
L
L
R
R
ZONE 2
L
R
ZONE 3
C
SW 1
SW 2
SL
SR
Основная зона
Под-зона
[H] Подключение 5.2-канальной
системы объемного звучания
и двухполосного усиления
Громкоговорителей B
Только SC-LX85
! Настройка Speaker System:
5.1ch + SP-B Bi-Amp
Данные подключения позволяют одно-
временно прослушивать 5.2-канальное
объемное звучание в основной зоне и
стереофоническое воспроизведение того
же источника от громкоговорителей В. Для
получения высококачественного звучания
можно подключить громкоговорители В с
двухполосным усилением.
Выводящие звучание громкоговорители
можно переключать с помощью кнопки
SPEAKERS
. Подробнее, см. Переключение
терминалов громкоговорителей в инструк-
циях по эксплуатации на CD-ROM.
SL
L
R
SR
C
SW 1
SW 2
L
R
Speaker B Bi-Amp
[I] Подключение 5.2-канальной
системы объемного звучания и
переднего двухполосного усиления и
двухполосного усиления объемного
звучания (высококачественное
объемное звучание)
Только SC-LX85
! Настройка Speaker System:
5.1ch F+Surr Bi-Amp
Подключение двухполосного усиления
передних громкоговорителей и громкогово-
рителей объемного звучания для высоко-
качественного звучания 5.2-канального
объемного звучания.
