High
Low
RS-232C
ZONE2 OUT CENTER
CU-RF100
FRONT CENTER R L R L
SPEAKERS
FRONT HEIGHT A
FM UNBAL 75 AM LOOP ANTENNA
(OUTPUT 5 V 150 mA MAX) CONTROL
IR
OUT
IN
OUT
IN 1
IN 2 2
1
12 V TRIGGER
(OUTPUT 12 V TOTAL 150 mA MAX)
AUDIO
Luidspreker geschikt
voor dubbele
versterking
WAARSCHUWING
! De meeste luidsprekers die over zowel
High- als Low-aansluitingen beschikken,
hebben twee metalen plaatjes die de High-
aansluitingen met de Low-aansluitingen
verbinden. Deze moeten worden verwijderd
wanneer u de luidsprekers dubbel versterkt.
Als u dit niet doet, kan de versterker ernstig
beschadigd raken. Zie de gebruiksaanwijzing
bij de luidsprekers voor meer informatie.
! Als de luidsprekers een verwijderbaar
crossovernetwerk hebben, mag u dit niet
verwijderen voor dubbele versterking. Dit
kan beschadiging van de luidsprekers
veroorzaken.
Dubbele bedrading van de
luidsprekers
Uw luidsprekers kunnen ook via dubbele
bedrading worden aangesloten als ze dubbele
versterking ondersteunen.
! Bij deze aansluitingen is de Speaker System-
instelling niet van belang.
WAARSCHUWING
! Sluit niet verschillende luidsprekers op deze
manier aan op dezelfde aansluiting.
! Bij gebruik van dubbele bedrading moet u de
waarschuwingen voor dubbele versterking
hierboven in acht nemen.
% Als u een luidspreker dubbel
wilt bedraden, moet u twee
luidsprekersnoeren aansluiten op de
luidsprekeraansluiting op de receiver.
Nl 14
02 De apparatuur aansluiten
De luidsprekers aansluiten
Elke luidsprekeraansluiting op de receiver
bestaat uit een positieve (+) en een negatieve
(–) aansluiting. Controleer of deze overeenko-
men met de aansluitingen op de luidsprekers.
WAARSCHUWING
! Deze luidsprekeraansluitingen hebben
een GEVAARLIJKE spanning. Om
een elektrische schok te voorkomen
bij het aansluiten of losmaken van de
luidsprekerkabels, moet u het netsnoer
losmaken voordat u eventuele niet-geïsoleerde
onderdelen aanraakt.
! Zorg dat de ontblote draaduiteinden van de
luidsprekerkabel stevig in elkaar zijn gedraaid
en volledig in de luidsprekeraansluiting
steken. Als de kerndraden met elkaar of met
het achterpaneel of metalen onderdelen van
de andere luidsprekeraansluitingen in contact
komen, kan het beveiligingscircuit worden
geactiveerd waardoor het apparaat in de
stand-bystand komt te staan.
Aansluitingen met ontblote draad
WAARSCHUWING
Controleer of alle luidsprekers stevig staan of
zijn bevestigd. Dit geeft niet alleen een betere
geluidskwaliteit, maar verkleint ook de kans
op schade of letsel als gevolg van luidspre-
kers die worden omgestoten of die vallen bij
aardschokken.

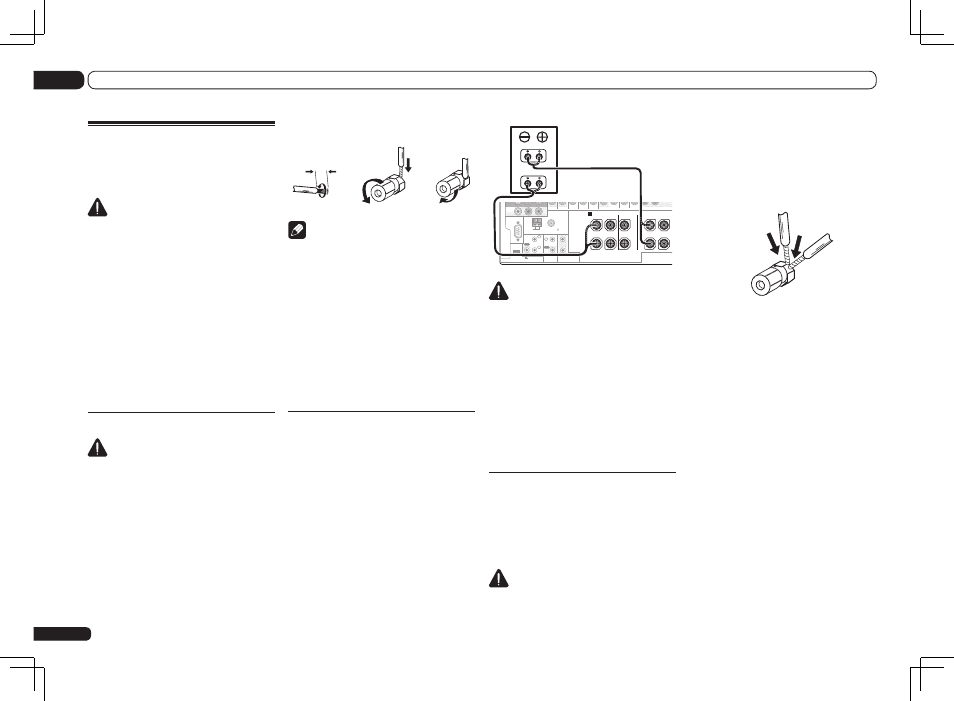

1 Draai de losse kerndraadjes in elkaar.
2 Draai de aansluitschroef los en steek
de kerndraad naar binnen.
3 Draai de aansluitschroef weer vast.
1 2 3
10 mm
Opmerking
! Raadpleeg de handleiding bij de luidsprekers
voor meer informatie over het aansluiten van
het andere uiteinde van de luidsprekerkabels
op de luidsprekers.
! Gebruik een kabel met tulpstekkers om
de subwoofer aan te sluiten. U kunt geen
luidsprekerkabels gebruiken.
! Als u twee subwoofers hebt, kan de tweede
subwoofer op de SUBWOOFER 2-aansluiting
worden aangesloten. Door twee subwoofers
aan te sluiten wordt het basgeluid versterkt
zodat een meer krachtige geluidsweergave
wordt verkregen. In dit geval wordt hetzelfde
geluid via de twee subwoofers weergegeven.
Dubbele versterking van de
luidsprekers
Dubbele versterking, ook wel bi-amping
genoemd, betekent dat u de hogefrequentie-
aansturing en de lagefrequentie-aansturing
van de luidsprekers aansluit op verschillende
versterkers voor een betere scheiding van de
frequenties. Deze mogelijkheid bestaat alleen
als de luidsprekers geschikt zijn voor dubbele
versterking, dat wil zeggen dat ze afzonderlijke
aansluitingen hebben voor hoge en lage fre-
quenties. De geluidsverbetering hangt af van
het type luidsprekers dat u gebruikt.
