Страница 55: 02 подключение оборудования
Ru
21
02
Подключение оборудования

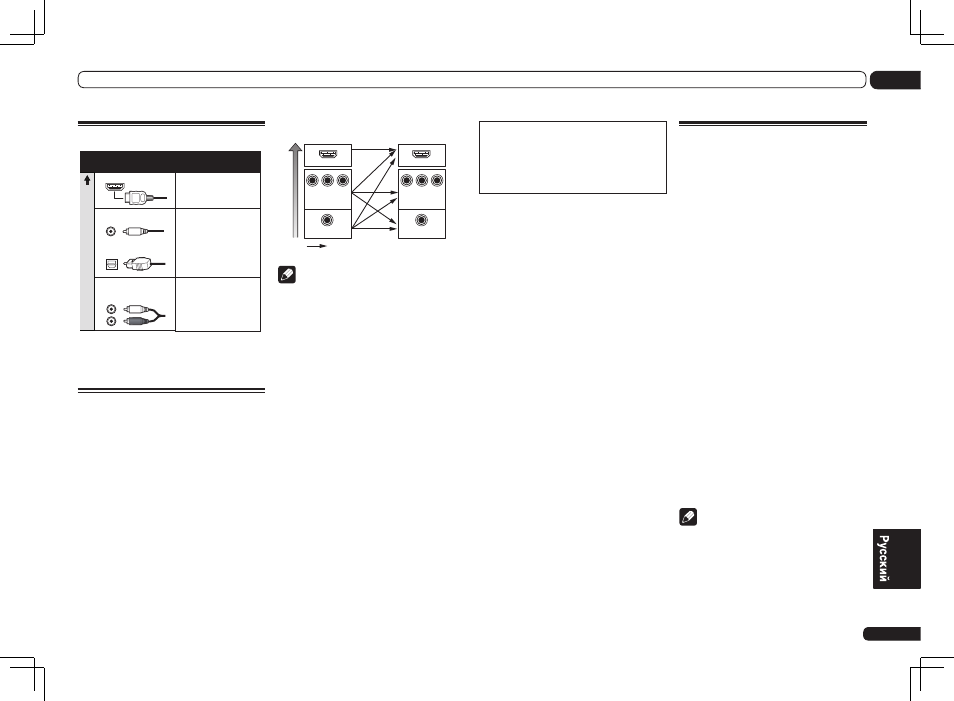

Об аудиоподключении
Передаваемые
аудиосигналы
Приоритет звукового сигнала
HDMI
Аудиосигнал высокой
четкости
Цифровой
(Коаксиальный)
Обычный цифровой
аудиосигнал
RCA (Аналоговый)
(Белый/Красный)
Обычный аналоговый
аудиосигнал
Цифровой (Оптический)
Типы кабелей и
терминалы
!
С помощью кабеля HDMI можно
передавать видео и аудиосигналы с
высоким качеством через единый кабель.
О преобразователе
видеосигнала
Преобразователь видеосигнала обеспе-
чивает вывод всех видеоисточников через
все гнезда MONITOR VIDEO OUT. HDMI -
единственное исключение: поскольку пони-
жение данного разрешения невозможно,
при подключении данного видеоисточника
необходимо подключить монитор/телевизор
к выходу HDMI ресивера.
Если для нескольких видеокомпонентов
назначена одна и та же функция входа (см.
Меню Input Setup
в инструкциях по экс-
плуатации на CD-ROM), преобразователь
устанавливает приоритет в следующем
порядке: HDMI, компонентное видео, затем
композитное видео (в таком порядке).
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y
P
B
P
R
Y
P
B
P
R
COMPONENT VIDEO
MONITOR OUT
HDMI IN
HDMI OUT
Ул
учшение
ка
честв
а
Возможность вывода видеосигналов
Терминал для
подключения с исходным
устройством
Терминал для
подключения с
телевизионным монитором
Примечание
!
Если видеосигнал не отображается на
телевизоре, попробуйте отрегулировать
настройки разрешения используемого
компонента или дисплея. Учтите, что
некоторые компоненты (например,
игровые видеоприставки) имеют
разрешение, преобразование которого
невозможно. В таком случае, попытайтесь
переключить Digital Video Conversion
(Преобразование цифрового видео) (в
Настройка видеоопций
в инструкциях по
эксплуатации на CD-ROM) OFF.
!
Разрешения входного сигнала, которые
можно преобразовывать от компонентного
видеовхода для выхода через HDMI,
составляют 480i/576i, 480p/576p,
720p и 1080i. Сигналы 1080р не могут
преобразовываться.
!
Можно преобразовывать только сигналы
с входным разрешением 480i/576i
от компонентного видеовхода для
композитных терминалов MONITOR OUT.
!
Для оптимального видеоотображения,
ТНХ рекомендует переключить Digital
Video Conversion (Преобразование
цифрового видео) (в
Настройка
видеоопций
в инструкциях по
эксплуатации на CD-ROM) OFF.
Данное изделие содержит технологию
защиты авторских прав, защищенную
патентами США и другими правами на
интеллектуальную собственность, принад-
лежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
О HDMI
Подключение HDMI передает несжатые
цифровые видеосигналы, а также почти все
виды цифровых аудиосигналов.
Данный ресивер поддерживает технологию
High- Definition Multimedia Interface (HDMI
®
).
С помощью подключений HDMI данный
ресивер поддерживает описанные ниже
функции.
!
Цифровая передача несжатого видео
(материала, защищенного по системе
HDCP (1080p/24, 1080p/60, др.))
!
Передача сигнала 3D
!
Передача сигнала Deep Color
!
Передача сигнала x.v.Color
!
ARC (Канал возврата аудиосигнала)
!
Прием многоканальный линейных
цифровых аудиосигналов PCM (192 кГц
или менее) до макс. 8 каналов
!
Прием следующих цифровых
аудиоформатов:
— Dolby Digital, Dolby Digital Plus, DTS,
аудиосигналы с высокой битовой
скоростью (Dolby TrueHD, DTS-HD Master
Audio, DTS-HD High Resolution Audio),
DVD-Audio, CD, SACD (сигнал DSD),
Video CD, Super VCD
!
Синхронизированное управление
компонентами с помощью функции Control
через HDMI (см.
Функция Control через
HDMI
в инструкциях по эксплуатации на
CD-ROM)
Примечание
!
Подключение HDMI допускается только
для компонентов, оборудованных
интерфейсом DVI и совместимых как
с DVI, так и с защитой High Bandwidth
Digital Content Protection (HDCP).
Для подключения к разъему DVI
понадобится отдельный переходник
(DVIdHDMI). Однако, подключение DVI не
