03 Подключение оборудования

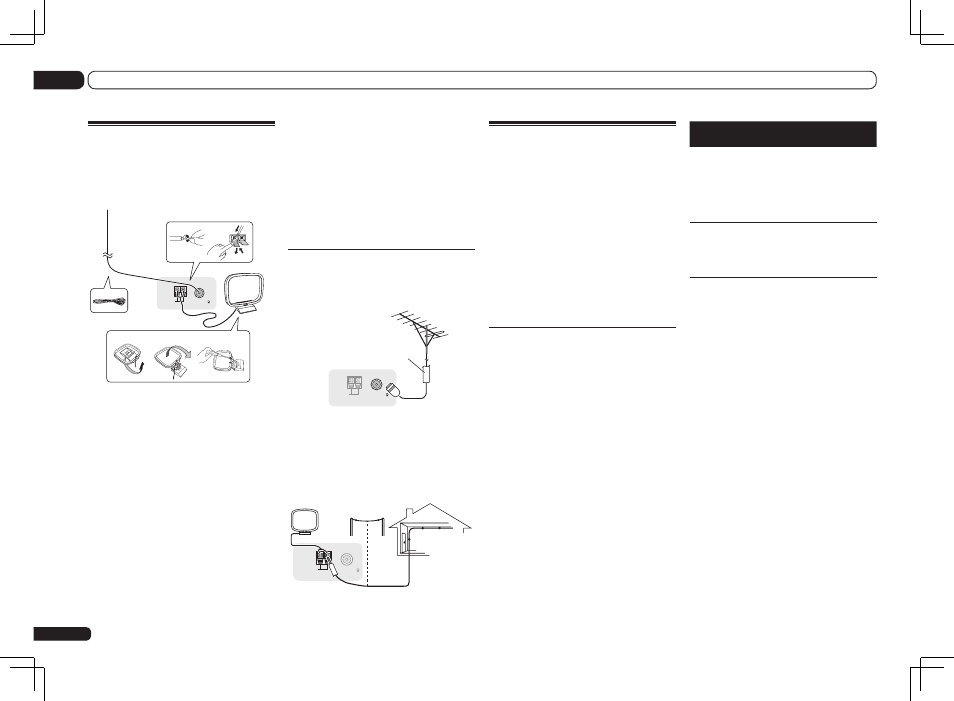

Подключение антенн AM/FM
Подключите рамочную антенну АМ и про-
волочную антенну FM, как показано ниже.
Для улучшения приема и качества звуча-
ния, подключите внешние антенны (см.
Подключение внешних антенн на стр. 32).
FM UNBAL 75 AM LOOP
ANTENNA
3
1
4
a b c
5
2
1 Снимите предохранительные щитки
с контактов антенны AM.
2 Откройте защитные выступы,
вставьте по одному проводу в каждый
разъем до конца, затем отпустите
выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, ото-
гните стойку в направлении стрелки ( рис.
а ), затем закрепите рамочную антенну на
стойке с помощью зажима ( рис. b ).
! Чтобы установить антенну AM на стене
или другой поверхности, сначала
прикрепите стойку к поверхности с
помощью винтов ( рис. c ), а затем
закрепите антенну на стойке. Убедитесь в
качестве приема.
4 Установите антенну AM на плоскую
поверхность и в направлении
наилучшего приема.
5 Подключите проволочную антенну
FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытя-
ните проволочную антенну FM и прикрепите
ее к стене или дверной раме. Не допу-
скайте, чтобы антенна свешивалась или
спутывалась.
Подключение внешних антенн
Для улучшения приема в диапазоне FM,
подключите внешнюю антенну FM к FM
UNBAL 75 W
.
FM UNBAL 75 AM LOOP
ANTENNA
75 Ω коаксиальный
кабель
Для улучшения приема в диапазоне AM
подключите к разъемам AM LOOP провод
длиной от 5 м дo 6 м с виниловой изоля-
цией, не отсоединяя прилагаемую рамоч-
ную антенну AM.
Для наилучшего качества приема подвесьте
ее горизонтально снаружи.
FM UNBAL 75 AM LOOP
ANTENNA
Внешняя антенна
Комнатная антенна
(провод с виниловым
покрытием)
5 m до 6 m
Настройка MULTI-ZONE
Данный ресивер может может обеспе-
чивать питанием до трех независимых
систем в отдельных комнатах после того,
как выполнены правильные подключения
MULTI-ZONE.
Одновременно в трех зонах можно вос-
производить различные источники, или, в
зависимости от потребностей, можно также
воспроизводить одинаковый источник.
Питание на основную и под-зоны подается
раздельно (питание основной зоны может
быть отключено, в то время как одна (или
обе) под-зоны включены), и под-зоны могут
управляться от пульта ДУ или органов
управления передней панели.
Выполнение подключений
MULTI-ZONE
Данные подключения возможны при нали-
чии отдельного телевизора и громкогово-
рителей для первичной (ZONE 2) под-зоны,
и отдельного телевизора и отдельного
усилителя (и громкоговорителей) для вто-
ричной (ZONE 3) под-зоны. Также потребу-
ется отдельный усилитель, если Настройка
MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 2) на стр. 33 не
используется для первичной под-зоны. На
данной системе имеются две настройки
первичной под-зоны. Выберите ту, которая
вас больше устраивает.
Опции прослушивания MULTI-ZONE
На следующей таблице отображены сиг-
налы, выводящиеся на ZONE 2 и ZONE 3:
Под-
зона
Доступные функции входа
ZONE 2
DVD , TV/SAT, DVR/BDR, VIDEO,
HOME MEDIA GALLERY , iPod/USB,
CD , TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы,
композитные видеосигналы и ком-
понентные видеосигналы (только
SC-LX85).)
ZONE 3
DVD , TV/SAT, DVR/BDR, VIDEO,
HOME MEDIA GALLERY , iPod/USB,
CD , TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы,
композитные видеосигналы.)
Невозможно выполнить конвертирование
аудио и видеосигналов, поступающих от
входных терминалов HDMI, цифровых
входных терминалов (OPTICAL и COAXIAL)
и входных терминалов COMPONENT VIDEO
для последующего вывода на ZONE 2/
ZONE 3.
Настройка первичной под-зоны
MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель
к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, под-
ключенных к усилителю под-зоны, как пока-
зано на следующей иллюстрации.
2 Подключите телевизионный
монитор к гнезду VIDEO ZONE 2 OUT на
данном ресивере.
Только SC-LX85:
! COMPONENT VIDEO ZONE 2 OUT может
использоваться для вывода чистого
изображения.
! Экран ГИП не отображается, если
подключено только гнездо COMPONENT
VIDEO ZONE 2 OUT
.
