03 подключение оборудования – Инструкция по эксплуатации Pioneer SC-LX85
Страница 19
Ru
19
03
Подключение оборудования

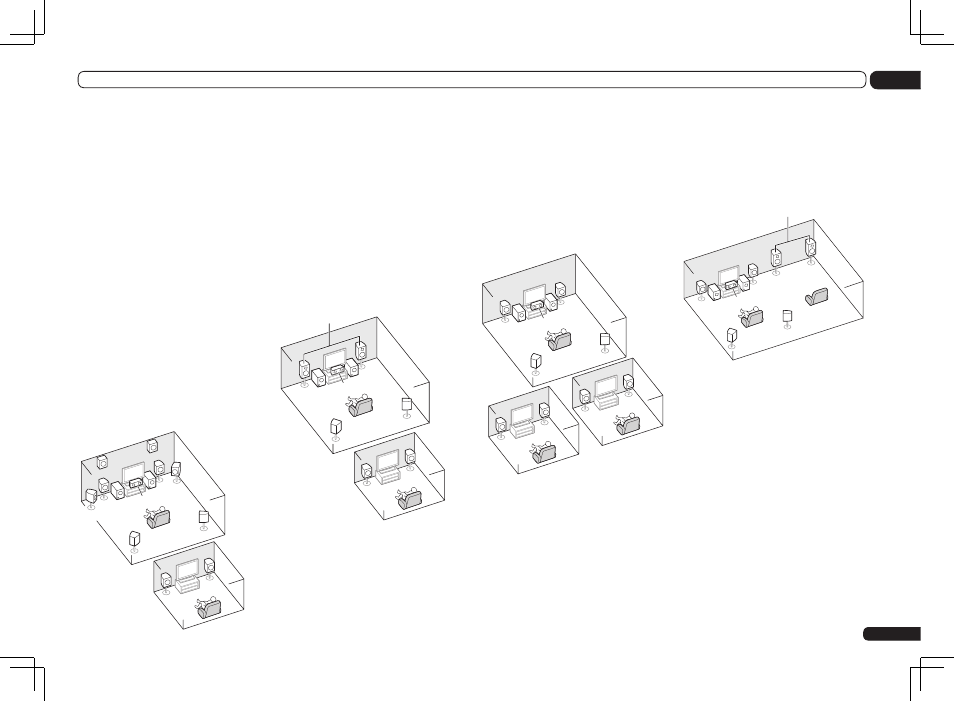

[E] Подключение 7.2-канальной
системы объемного звучания
(передние верхние/передние боковые)
и ZONE 2 (Multi Zone)
!
Настройка Speaker System:
7.1ch FH/FW + ZONE 2
Данные подключения позволяют одно-
временно прослушивать 7.2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение на другом
компоненте в ZONE 2. (Выбор устройств
приема ограничен.)
Данная схема расположения громкогово-
рителей/шаблон использования воспро-
изводит 7.2-канальное воспроизведение
с использованием передних верхних и
передних боковых каналов в основной зоне.
См. [D] для получения 7.2-канального вос-
произведения с использованием задних
каналов объемного звучания с подключени-
ями ZONE 2.
Невозможно одновременно выводить зву-
чание от передних верхних громкоговорите-
лей и передних боковых громкоговорителей.
Выводящие звучание громкоговорители
можно переключать с помощью кнопки
SPEAKERS
. Подробнее, см.
Переключение
терминалов громкоговорителей
на стр. 69.
L
L
R
R
ZONE 2
C
SW 1
SW 2
FWR
FWL
FHL
FHR
SL
SR
Основная зона
Под-зона
[F] Подключение 5.2-канальной
системы объемного звучания и
переднего двухполосного усиления
(высококачественное объемное
звучание) и ZONE 2 (Multi Zone)
!
Настройка Speaker System:
5.1ch Bi-Amp + ZONE 2
Данные подключения позволяют одно-
временно прослушивать воспроизводящие
высококачественное звучание передние
громкоговорители с двухполосным усиле-
нием и 5.2-канальное объемное звучание в
основной зоне, а также стереофоническое
воспроизведение на другом компоненте
в ZONE 2. (Выбор устройств приема
ограничен.)
L
R
ZONE 2
L
R
SL
SR
Front Bi-Amp
SW 1
SW 2
C
Основная зона
Под-зона
[G] Подключение 5.2-канальной
системы объемного звучания и ZONE 2/
ZONE 3 (Multi Zone)
!
Настройка Speaker System:
5.1ch + ZONE 2+3
Данные подключения позволяют одно-
временно прослушивать 5.2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение на другом
компоненте в ZONE 2 и ZONE 3. (Выбор
устройств приема ограничен.)
L
L
R
R
ZONE 2
L
R
ZONE 3
C
SW 1
SW 2
SL
SR
Основная зона
Под-зона
[H] Подключение 5.2-канальной
системы объемного звучания
и двухполосного усиления
Громкоговорителей B
Только SC-LX85
!
Настройка Speaker System:
5.1ch + SP-B Bi-Amp
Данные подключения позволяют одно-
временно прослушивать 5.2-канальное
объемное звучание в основной зоне и
стереофоническое воспроизведение того
же источника от громкоговорителей В. Для
получения высококачественного звучания
можно подключить громкоговорители В с
двухполосным усилением.
Выводящие звучание громкоговорители
можно переключать с помощью кнопки
SPEAKERS
. Подробнее, см.
Переключение
терминалов громкоговорителей
на стр. 69.
SL
L
R
SR
C
SW 1
SW 2
L
R
Speaker B Bi-Amp
[I] Подключение 5.2-канальной
системы объемного звучания и
переднего двухполосного усиления и
двухполосного усиления объемного
звучания (высококачественное
объемное звучание)
Только SC-LX85
!
Настройка Speaker System:
5.1ch F+Surr Bi-Amp
Подключение двухполосного усиления
передних громкоговорителей и громкогово-
рителей объемного звучания для высоко-
качественного звучания 5.2-канального
объемного звучания.
