Подключение оборудования

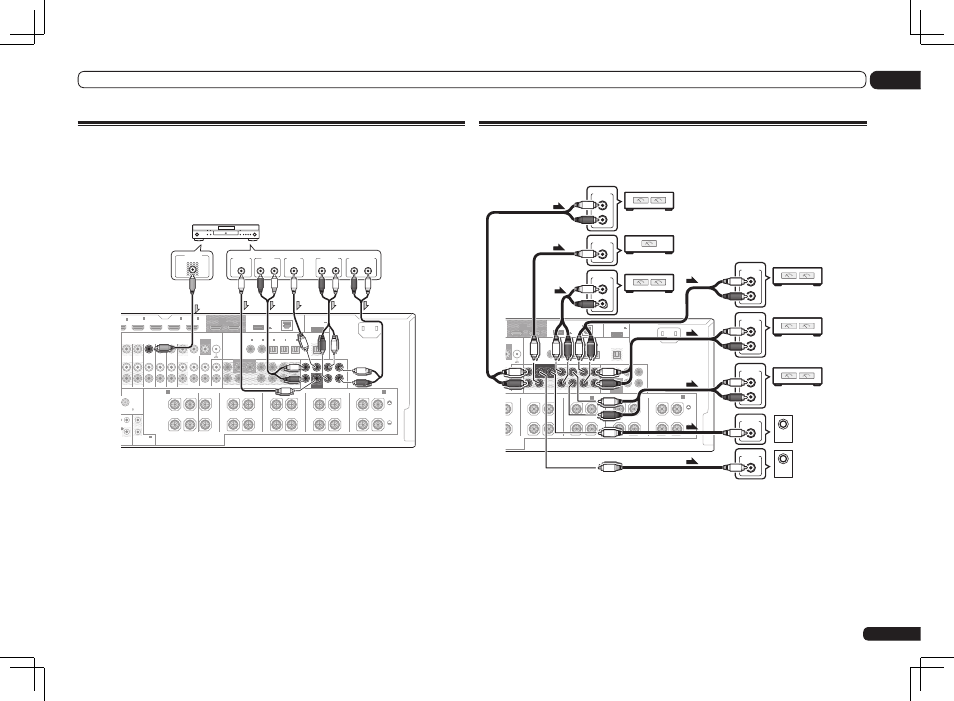

Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но
имеется возможность подключения дополнительных усилителей к каждому каналу системы
при помощи выходов предварительного усилителя. Для подключения усилителей для
подъема мощности громкоговорителей, выполните подключения, показанные ниже.
IN
ONO
GND
SIGNAL
CD IN
OUT 1
(CONTROL)
OUT 2
PRE OUT
MULTI CH IN
SUBWOOFER
1
2
FRONT
CENTER
SURROUND SURR BACK F HEIGHT
F WIDE
L
R
CENTER
FRONT
SURROUND SURR BACK
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OUT
(
VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
NTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
R
L
(Single)
(Single)
FRONT WIDE /
B
FRONT HEIGHT
A
AC IN
VIDEO
AUDIO
NITOR
UT
R)
SUBWOOFER
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель
переднего канала
Усилитель центрального
канала (моно)
Усилитель канала
объемного
звучания
Усилитель
переднего
верхнего канала
R
L
ANALOG
INPUT
Усилитель
переднего
бокового канала
Усилитель заднего
канала объемного
звучания
Активный
низкочастотный
громкоговоритель 1
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 2
!
Если низкочастотный громкоговоритель не используется, установите настройку передних
громкоговорителей (см.
Настройка громкоговорителей
на стр. 97) на LARGE.
!
Можно использовать дополнительный усилитель как на выходе предварительного усилителя
заднего канала объемного звучания, так и на отдельном громкоговорителе. В этом случае
подключите усилитель только к левому (SURROUND BACK L (Single)) терминалу.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от
его конфигурации, описанной в
Настройка акустической системы
на стр. 100.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный
громкоговоритель можно подключить к терминалу SUBWOOFER 2. Подключение двух
низкочастотных громкоговорителей усиливает басовое звучание, позволяя добиться более
мощного воспроизведения звучания. В таком случае оба низкочастотных громкоговорителя
выводят одинаковое звучание.
!
Чтобы было слышно только звучание от предварительных выходов, установите
акустическую систему в положение OFF или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.
Подключение многоканальных аналоговых входов
Только SC-LX85
Для воспроизведения дисков DVD Audio и SACD проигрыватель DVD должен быть оснащен
5.1, 6.1 или 7.1-канальными аналоговыми выходами (в зависимости от того, поддерживает
ли проигрыватель задние каналы объемного звучания). Убедитесь в том, что проигрыва-
тель настроен на вывод многоканального аналогового аудио.
