Ru 17
03 Подключение оборудования

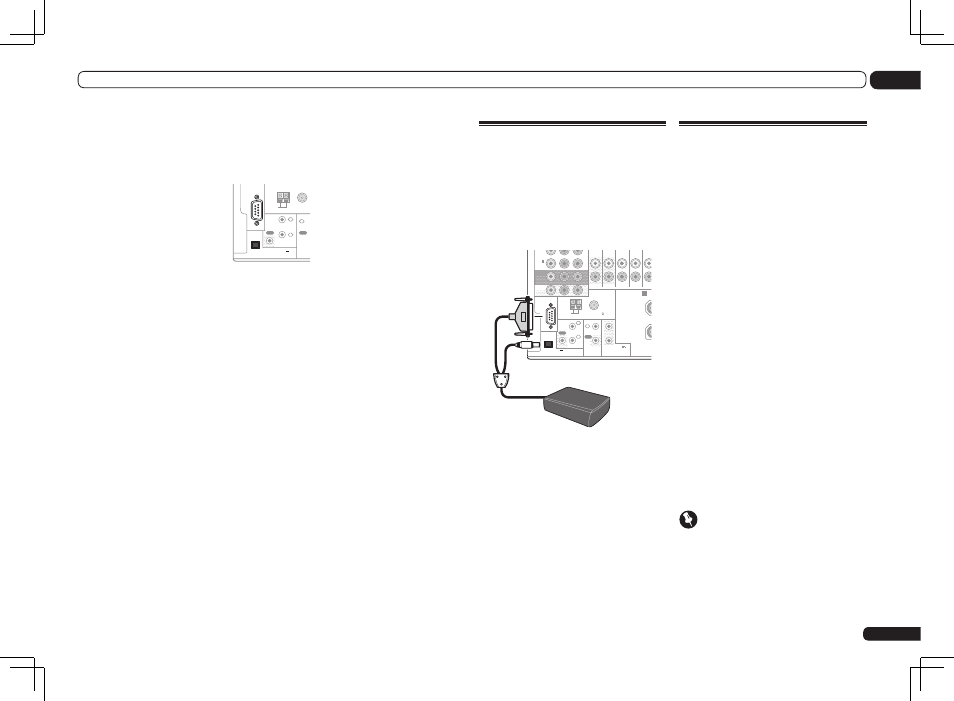

Подключение РЧ адаптера
Только SC-LX85
Можно установить двустороннюю связь
между ресивером и пультом ДУ путем под-
ключения поставляемого РЧ адаптера к тер-
миналам RS-232C и CU-RF100 на ресивере.
Подробнее о двусторонней связи и инструк-
циях по использованию см. Использование
функции РЧ связи на стр. 80.
RS-232C
ZONE 2 IN IN IN OUT ZONE 3 OUT TV/SAT VIDEO DVD
MONITOR OUT
ZONE2 OUT
(DVR/ BDR)
(VIDEO) IN 3
CU-RF100
R
SPEAKERS
A
FM UNBAL 75 AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX) CONTROL
IR
OUT
IN
OUT
IN 1
IN 2 2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
РЧ адаптер
Выбор системы
громкоговорителей
Данный аппарат оборудован терминалами
громкоговорителей для 9 каналов, позволяя
пользователям выбирать различные схемы
расположения громкоговорителей/шабло-
нов использования в зависимости от их
вкусов. Терминалы, куда нужно подключать
громкоговорители, различаются в зависи-
мости от схемы расположения громкогово-
рителей/шаблонов использования. Перед
подключением громкоговорителей выбе-
рите одну схему расположения громкогово-
рителей/шаблон использования. Подробнее
о подключениях см. Установка акустической
системы на стр. 22.
! Обязательно подключите
громкоговорители к передним левому и
правому каналам (L и R).
! Можно также подключить только один из
задних громкоговорителей объемного
звучания (SB) или вообще не подключать их.
! При наличии двух низкочастотных
громковорителей, второй низкочастотный
громкоговоритель можно подключить к
терминалу SUBWOOFER 2. Подключение
двух низкочастотных громкоговорителей
усиливает басовое звучание, позволяя
добиться более мощного воспроизведения
звучания. В таком случае оба
низкочастотных громкоговорителя
выводят одинаковое звучание.
Важное предупреждение
! Настройка Speaker System должна
быть выполнена при использовании
любых подключений, показанных ниже,
за исключением [А] (см. Настройка
акустической системы на стр. 100).
! Выводящие звучание громкоговорители
можно переключать в соответствии со
схемой расположения громкоговорителей/
! Только SC-LX75:
К терминалам RS-232C и EXTENSION можно подключить всенаправленный пульт ДУ
CU-RF100 (продается отдельно). CU-RF100 позволяет отображать информацию дисплея
ресивера на дисплее пульта ДУ и управлять ресивером, не обращая внимание на
препятствия или место наведения пульта ДУ.
RS-232C
EXTENSION
FM UNBAL 75 AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX) CONTR
IR
OUT OUT
IN IN 1
IN 2
