Страница 12
2 Индикатор передачи кода ДУ
Отображается при передаче сигналов от
пульта ДУ.
3 Индикатор режима передачи кода
ДУ
Обозначает передачу кодов ДУ по инфра-
красному сигналу (IR) или РЧ связи (RF).
4 Индикатор управления пульта ДУ
Обозначает зону, на режим управления
которой в данный момент установлен пульт
ДУ. На дисплее отображается настройка
переключателя селектора управления
пульта ДУ.
5 Индикатор функции входа и
передачи кода
Обозначает, какой функцией входа можно
в данный момент управлять от пульта ДУ.
Также, при нажатии кнопки и передаче ее
кода управления, отображается название
того кода.
6 Участок, обозначающий состояние
пульта ДУ
7 Ничего не отображается
Здесь ничего не отображается, когда режим
передачи кода пульта ДУ установлен на IR.
8 Индикаторы прокрутки
Высвечиваются, когда имеется больше
параметров выбор при выполнении различ-
ных настроек.
9 Индикатор входа ресивера
Обозначает функцию входа, в данный
момент выбранную для зоны ресивера.
10 Дисплей ресивера
Здесь отображается одинаковая с дис-
плеем ресивера информация.
11 Дисплей контрольного уровня
громкости
Обозначает используемый уровень громко-
сти основной зоны ресивера в виде иконки
и в децибелах (дБ). При приглушении звуча-
ния отображается иконка
.
12 Участок, обозначающий состояние
ресивера

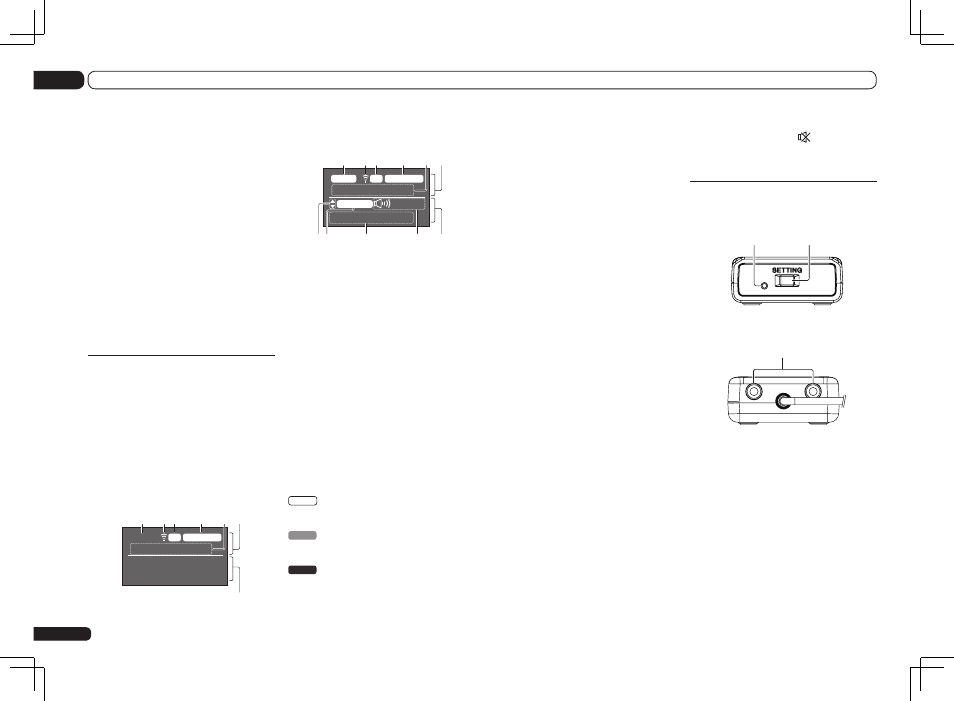

РЧ адаптер
Перед
2
1
Задняя часть
3
1 Светодиод
2 SETTING
Используйте для спаривания РЧ адаптера и
пульта ДУ (стр. 80).
3 Терминалы ИК-передатчика
Подключите кабель ИК-передатчика (стр.
81).
Ru
12
02
Органы управления и индикаторы
12 Переключатель селектора
управления пульта ДУ
Установите на RECEIVER для управления
ресивером, TV или SOURCE для управления
телевизором или устройством-источником.
Когда данный переключатель установлен
на RECEIVER, можно будет управлять реси-
вером (используется для выбора белых
команд). Данный переключатель также
используется для настройки объемного
звучания.
13 VOL +/–
Используйте для установки уровня громко-
сти для прослушивания.
14 MUTE
Приглушение звучания или восстановле-
ние приглушенного звучания (регулировка
уровня громкости также восстанавливает
звучание).
Дисплей пульта ДУ
Дисплей высвечивается при выполнении
управления от пульта ДУ, затем отключа-
ется через 20 секунд, если не производи-
лось управление. В режиме Remote Setup,
настройка отменяется и дисплей отключа-
ется, если в течение 1 минуты не произво-
дилось управление (стр. 73).
Дисплей пульта ДУ для передачи
инфракрасных сигналов (по
умолчанию)
MAIN
SOURCE
IR
iPod/USB
1
2 3
4
5 6
7
Дисплей пульта ДУ для управления
по двусторонней РЧ связи
MAIN
VIDEO
RCV CTRL
RF
AV RECEIVER
1. Adv MCACC
+12.
0dB
1
2 3
4
5 6
8 9
10
11
12
!
Отображается при подключении РЧ
адаптера к ресиверу и выполено
спаривание с пультом ДУ. Подробнее, см.
Использование функции РЧ связи
на стр.
80.
!
В зависимости от среды использования
связи, двусторонняя связь может не
срабатывать как нужно и на дисплее
пульта ДУ может не отображаться
состояние ресивера.
1 Индикатор зоны управления пульта
ДУ
Обозначает зону, которой в данный момент
пульт ДУ управляет. На дисплее отобража-
ется настройка переключателя селектора
управления MULTI-ZONE.
Только при использовании двусторонней
РЧ связи:
Прямоугольный индикатор здесь обозна-
чает состояние связи между данным пуль-
том ДУ и ресивером.
MAIN
(Белый индикатор с черными бук-
вами): Двусторонняя связь установлена и
питание ресивера включено.
MAIN
(Серый индикатор с черными бук-
вами): Двусторонняя связь установлена и
питание ресивера отключено.
MAIN
(Только белые буквы): Двусторонняя
связь не работает как нужно. В таком слу-
чае не отображается участок, обозначаю-
щий состояние ресивера (12).
