шаблоном использования (нет
необходимости выводить звучание со
всех подключенных громкоговорителей).
Для переключения выводящих звучание
громкоговорителей используйте кнопку
SPEAKERS
. Подробнее, см. Переключение
терминалов громкоговорителей на стр. 69.

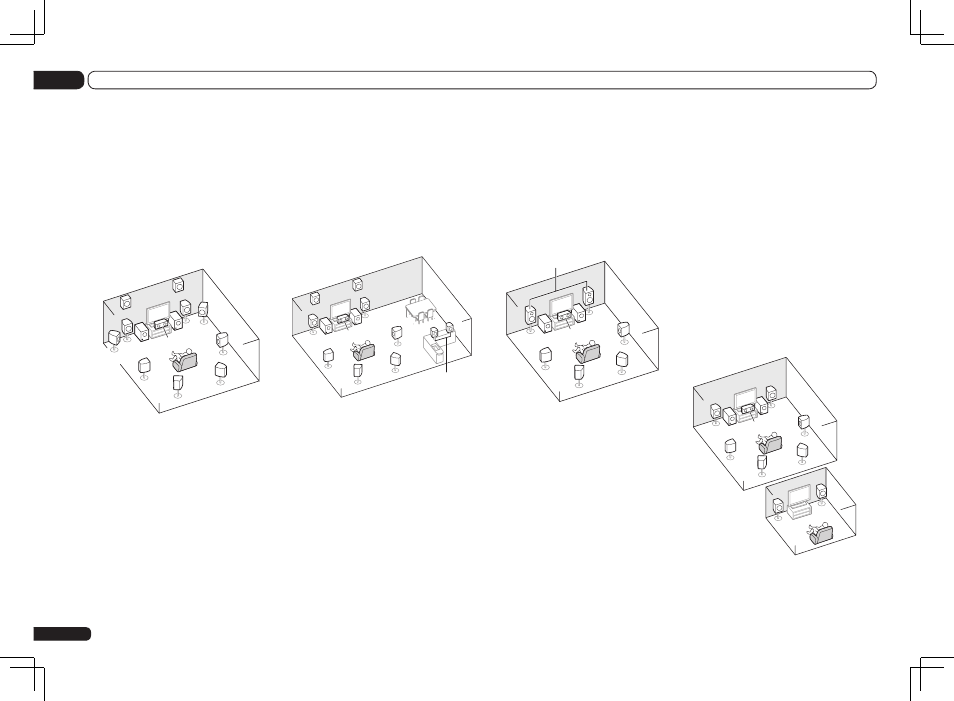

[A] Подключение 9.2-канальной
системы объемного звучания
(передние верхние/передние боковые)
*Настройка по умолчанию
! Настройка Speaker System: 9.1ch FH/FW
FWR
FWL
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
В 9.2-канальной системе объемного звуча-
ния подключаются левый и правый перед-
ние громкоговорители (L/R), центральный
громкоговоритель (C), левый и правый
передние верхние громкоговорители (FHL/
FHR
), левый и правый передние боковые
громкоговорители (FWL/FWR), левый и пра-
вый громкоговорители объемного звучания
(SL/SR), задние левый и правый громкого-
ворители объемного звучания (SBL/SBR) и
низкочастотные громкоговорители (SW 1/
SW 2
).
Невозможно одновременно выводить зву-
чание от передних верхних громкоговорите-
лей и передних боковых громкоговорителей.
Данная система объемного звучания вос-
производит более реалистичное звучание
сверху.
Выводящие звучание громкоговорители
можно переключать с помощью кнопки
SPEAKERS
. Подробнее, см. Переключение
терминалов громкоговорителей на стр. 69.
[B] 7.2-канальная система объемного
звучания и подключение Speaker B
! Настройка Speaker System:
7.1ch + Speaker B
FHL
FHR
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Данные подключения позволяют одно-
временно прослушивать 7.2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение того же
источника от громкоговорителей В. Те-же
самые подключения также позволяют вос-
производить 9.2- канальное объемное зву-
чание в основной зоне, когда громкоговори-
тели В не используются.
Выводящие звучание громкоговорители
можно переключать с помощью кнопки
SPEAKERS
. Подробнее, см. Переключение
терминалов громкоговорителей на стр. 69.
Ru 18
03 Подключение оборудования
[С] Подключение 7.2-канальной
системы объемного звучания и
переднего двухполосного усиления
(высококачественное объемное
звучание)
! Настройка Speaker System:
7.1ch Front Bi-Amp
Подключение двухполосного усиления
передних громкоговорителей для высокока-
чественного звучания 7.2-канального объ-
емного звучания.
L
R
Front Bi-Amp
SW 1
SW 2
SL
SR
SBL
SBR
C
[D] Подключение 7.2-канальной
системы объемного звучания (заднее
объемное звучание) и ZONE 2 (Multi
Zone)
! Настройка Speaker System: 7.1ch + ZONE 2
Данные подключения позволяют одно-
временно прослушивать 7.2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение на другом
компоненте в ZONE 2. (Выбор устройств
приема ограничен.)
Данная схема расположения громкогово-
рителей/шаблон использования воспро-
изводит 7.2-канальное воспроизведение с
использованием задних каналов объемного
звучания в основной зоне. См. [E] для полу-
чения 7.2-канального воспроизведения с
использованием передних верхних и перед-
них боковых каналов с подключениями
ZONE 2.
L
L
R
R
ZONE 2
C
SW 1
SW 2
SL
SR
SBL
SBR
Основная зона
Под-зона
