Ru 27
03 Подключение оборудования

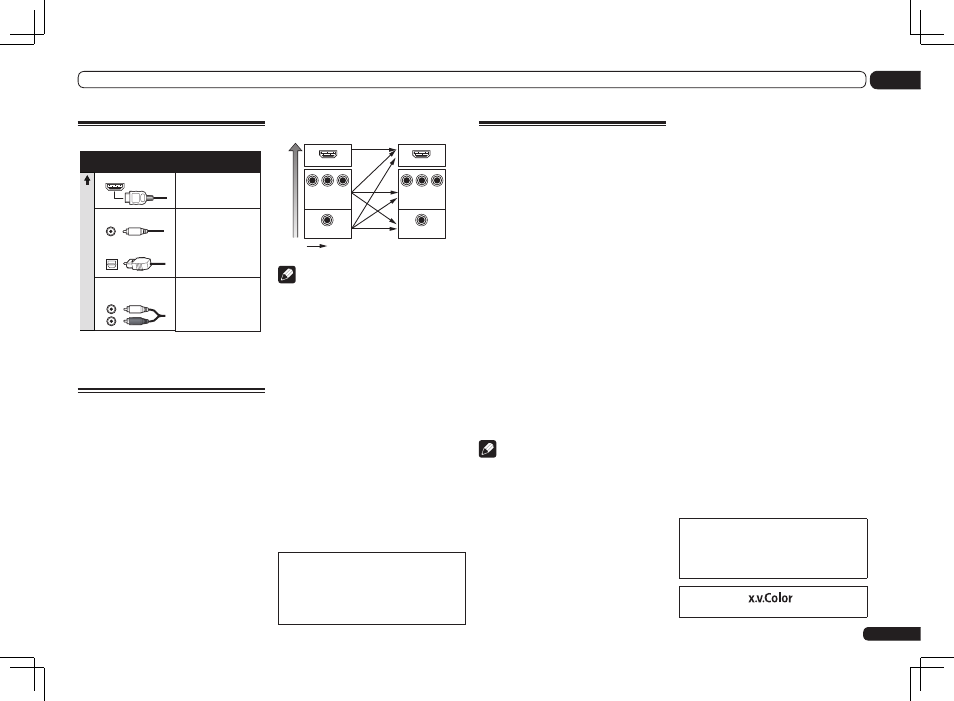

Об аудиоподключении
Передаваемые
аудиосигналы
Приоритет звукового сигнала
HDMI Аудиосигнал высокой
четкости
Цифровой
(Коаксиальный)
Обычный цифровой
аудиосигнал
RCA (Аналоговый)
(Белый/Красный)
Обычный аналоговый
аудиосигнал
Цифровой (Оптический)
Типы кабелей и
терминалы
! С помощью кабеля HDMI можно
передавать видео и аудиосигналы с
высоким качеством через единый кабель.
О преобразователе
видеосигнала
Преобразователь видеосигнала обеспе-
чивает вывод всех видеоисточников через
все гнезда MONITOR VIDEO OUT. HDMI -
единственное исключение: поскольку пони-
жение данного разрешения невозможно,
при подключении данного видеоисточника
необходимо подключить монитор/телевизор
к выходу HDMI ресивера.
Если для нескольких видеокомпонентов
назначена одна и та же функция входа (см.
Меню Input Setup на стр. 40), преобразова-
тель устанавливает приоритет в следую-
щем порядке: HDMI, компонентное видео,
затем композитное видео (в таком порядке).
VIDEO IN VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y P B P R Y P B P R
COMPONENT VIDEO
MONITOR OUT
HDMI IN HDMI OUT
Ул
учшение
ка
честв
а
Возможность вывода видеосигналов
Терминал для
подключения с исходным
устройством
Терминал для
подключения с
телевизионным монитором
Примечание
! Если видеосигнал не отображается на
телевизоре, попробуйте отрегулировать
настройки разрешения используемого
компонента или дисплея. Учтите, что
некоторые компоненты (например,
игровые видеоприставки) имеют
разрешение, преобразование которого
невозможно. В таком случае, попытайтесь
переключить Преобразование цифрового
видео (в Настройка видеоопций на стр. 68)
на OFF.
! Разрешения входного сигнала, которые
можно преобразовывать от компонентного
видеовхода для выхода через HDMI,
составляют 480i/576i, 480p/576p,
720p и 1080i. Сигналы 1080р не могут
преобразовываться.
! Можно преобразовывать только сигналы
с входным разрешением 480i/576i
от компонентного видеовхода для
композитных терминалов MONITOR OUT.
! Для обеспечения оптимальных рабочих
характеристик видео, THX рекомендует
отключить (установить на OFF)
Преобразование цифрового видео (в
Настройка видеоопций на стр. 68).
Данное изделие содержит технологию
защиты авторских прав, защищенную
патентами США и другими правами на
интеллектуальную собственность, принад-
лежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
О HDMI
Подключение HDMI передает несжатые
цифровые видеосигналы, а также почти все
виды цифровых аудиосигналов.
Данный ресивер поддерживает технологию
High- Definition Multimedia Interface (HDMI ® ).
С помощью подключений HDMI данный
ресивер поддерживает описанные ниже
функции.
! Цифровая передача несжатого видео
(материала, защищенного по системе
HDCP (1080p/24, 1080p/60, др.))
! Передача сигнала 3D
! Передача сигнала Deep Color
! Передача сигнала x.v.Color
! ARC (Канал возврата аудиосигнала)
! Прием многоканальный линейных
цифровых аудиосигналов PCM (192 кГц
или менее) до макс. 8 каналов
! Прием следующих цифровых
аудиоформатов:
— Dolby Digital, Dolby Digital Plus, DTS,
аудиосигналы с высокой битовой
скоростью (Dolby TrueHD, DTS-HD Master
Audio, DTS-HD High Resolution Audio),
DVD-Audio, CD, SACD (сигнал DSD),
Video CD, Super VCD
! Синхронизированное управление
компонентами с помощью функции Control
через HDMI (см. Функция Control через
HDMI на стр. 61)
Примечание
! Подключение HDMI допускается только
для компонентов, оборудованных
интерфейсом DVI и совместимых как
с DVI, так и с защитой High Bandwidth
Digital Content Protection (HDCP).
Для подключения к разъему DVI
понадобится отдельный переходник
(DVIdHDMI). Однако, подключение DVI не
поддерживает передачу аудиосигналов.
Дополнительные сведения можно
получить у продавца оборудования.
! При подключении компонента,
несовместимого с HDCP, на дисплее
передней панели отображается
сообщение HDCP ERROR. Данное
сообщение отображается даже для
некоторых компонентов, совместимых
с HDCP, но когда нет проблем в
отображении видеоизображения, это не
является неисправностью.
! В зависимости от подключенного
компонента, использование подключения
DVI может привести к ненадежной
передаче сигнала.
! Данный ресивер поддерживает SACD,
Dolby Digital Plus, Dolby TrueHD и DTS-
HD Master Audio. Для использования
преимуществ данных форматов, однако,
убедитесь, что компонент, подключенный
к данному ресиверу, также поддерживает
соответствующий формат.
! Используйте Высокоскоростной кабель
HDMI. При использовании кабеля
HDMI, кроме Высокоскоростной кабель
HDMI, ресивер может не срабатывать
соответствующим образом.
! При подключении кабеля HDMI со
встроенным уравнивающим фильтром, он
может не срабатывать соответствующим
образом.
! Передача сигнала возможна только при
подключении к совместимому компоненту.
! Передача цифрового аудиосигнала
формата HDMI требует больше времени
на распознавание. По этой причине может
происходить прерывание звучания во
время переключения аудиоформатов или
при запуске воспроизведения.
! Включение/отключение устройства,
подключенного к терминалу HDMI
OUT данного аппарата, во время
воспроизведения, или отсоединение/
подключение кабеля HDMI во время
воспроизведения может вызывать шум
или прерывание звучания.
HDMI, логотип HDMI, и High-Definition
Multimedia Interface являются торговыми
марками или зарегистрированными торго-
выми марками HDMI Licensing LLC в США
и других странах.
«x.v.Color» и являются
торговыми марками Sony Corporation.
