Ru 21
03 Подключение оборудования
низкочастотных громкоговорителя
выводят одинаковое звучание.

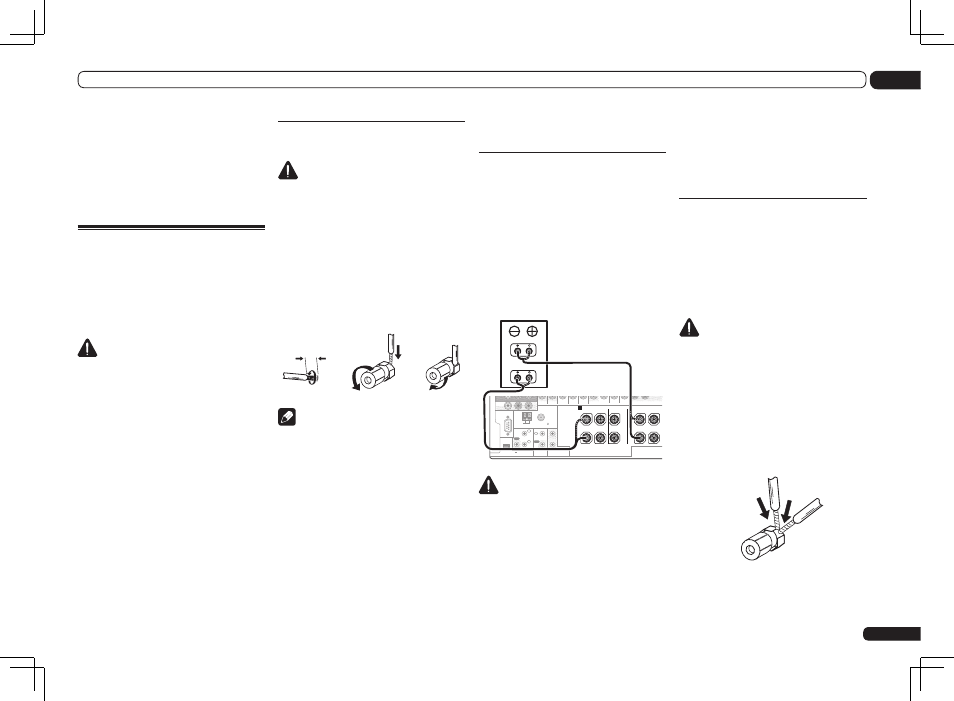

Двухполосное усиление
громкоговорителей
Двухполосное усиление происходит при
подключении высокочастотной головки и
низкочастотной головки громкоговорителей
к различным усилителям для лучшего сра-
батывания кроссовера. Для этого исполь-
зуемые громкоговорители должны быть
совместимы с двухполосным усилением
(иметь отдельные терминалы для высоких и
низких частот), и повышение качества зву-
чания будет зависеть от типа используемых
громкоговорителей.
High
Low
RS-232C
ZONE2 OUT CENTER
CU-RF100
FRONT CENTER R L R L
SPEAKERS
FRONT HEIGHT A
FM UNBAL 75 AM LOOP ANTENNA
(OUTPUT 5 V 150 mA MAX) CONTROL
IR
OUT
IN
OUT
IN 1
IN 2 2
1
12 V TRIGGER
(OUTPUT 12 V TOTAL 150 mA MAX)
AUDIO
Громкоговоритель,
совместимый с
двухполосным
усилением
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей
с терминалами High и Low имеют
две металлические пластины,
соединяющие терминалы High и
Low
. При двухполосном усилении
громкоговорителей данные пластины
необходимо удалить во избежание
серьезных повреждений усилителя. Для
получения дополнительной информации
см. руководство для громкоговорителя.
! Если используемые громкоговорители
имеют съемный разделительный фильтр,
убедитесь в том, что при подключении
двухполосного усиления он не снят.
Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подклю-
чаться с помощью двухпроводного подклю-
чения, если они поддерживают двухполос-
ное усиление.
! При использовании данных подключений,
настройка Speaker System не производит
никакого эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные
громкоговорители к одному и тому же
терминалу таким образом.
! Также, при выполнении двухпроводного
подключения, учитывайте меры
предосторожности для двухполосного
усиления, показанные выше.
% Для двухпроводного подключения
громкоговорителя подключите два
кабеля громкоговорителя к разъему
громкоговорителя на ресивере.
слушателем, чем при воспроизведении в
режиме домашнего кинотеатра.
! Старайтесь не размещать
громкоговорители объемного звучания от
места слушателя дальше, чем передние
и центральный громкоговорители. В
противном случае может произойти
ослабление эффекта объемного звучания.
Подключение
громкоговорителей
Подключение каждого громкоговорителя к
ресиверу предусматривает подключение
к положительному (+) и отрицательному
(–) терминалам. Убедитесь в том, что
они совпадают с терминалами на самих
громкоговорителях.
ПРЕДУПРЕЖДЕНИЕ
! Данные терминалы громкоговорителей
содержат ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание риска
электрошока при подключении или
отсоединении кабелей громкоговорителей,
перед прикосновением к любым
неизолированным частям, отсоедините
кабель питания.
! Оголенные концы провода
громкоговорителя должны быть
обязательно скручены и вставлены в
терминал громкоговорителя до конца.
Если провода будут соприкасаться друг
с другом или контактировать с задней
панелью или металлическими частями
терминалов других громкоговорителей,
это может запустить схему защиты с
установкой аппарата в режим ожидания.
Подключение зачищенным
проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители
надежно установлены. При этом не только
улучшается качество звучания, но и умень-
шается риск повреждения устройства или
получения травмы в результате падения
громкоговорителей, вызванного внешними
воздействиями, например землетрясением.
1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте
оголенный провод.
3 Закрутите терминал.
1 2 3
10 mm
Примечание
! О подключении противоположных концов
кабелей громкоговорителей к самим
громкоговорителям см. документацию к
ним.
! Для подключения низкочастотного
громкоговорителя используйте кабель
RCA. Подключение с помощью кабелей
громкоговорителей невозможно.
! При наличии двух низкочастотных
громковорителей, второй низкочастотный
громкоговоритель можно подключить к
терминалу SUBWOOFER 2. Подключение
двух низкочастотных громкоговорителей
усиливает басовое звучание, позволяя
добиться более мощного воспроизведения
звучания. В таком случае оба
