Benaming van de onderdelen

04

13

Du

Nederla

nds

Flat screen TV

(Achter)

1

toets

2

ANT (antenne) ingangsaansluiting

• Via deze aansluiting kan ook stroom worden geleverd

3

COMMON INTERFACE sleuf

• Voor een CA Module met een zgn. smart card

4

PC INPUT aansluiting (Analoog RGB)

5

AC IN netstroomaansluiting

6

INPUT 1 aansluiting (HDMI)

7

INPUT 3 aansluiting (HDMI)

8

INPUT 4 aansluiting (HDMI)

9

RS-232C aansluiting (wordt in de fabriek gebruikt)

10 INPUT 1 aansluiting (SCART)
11 INPUT 2 aansluiting (SCART)
12 INPUT 3 aansluiting (SCART)

13 INPUT 2 aansluitingen (Audio)
14 INPUT 2 aansluitingen (COMPONENT VIDEO: Y, P

B

, P

R

)

15 AUDIO OUT aansluitingen
16 PC INPUT aansluiting (Audio)
17 DIGITAL OUT aansluiting (OPTICAL)
18 SUB WOOFER OUT aansluiting
19 CONTROL OUT aansluiting (ondersteunt SR+)
20 SPEAKERS aansluitingen (rechts/links)

• Verbind geen andere apparatuur met de

luidsprekeraansluitingen dan de gespecificeerde luidsprekers.

• Zorg ervoor dat de draden van de luidsprekerkabels niet

ongeïsoleerd bloot liggen bij de aansluitingen.Ongeïsoleerde
bedrading kan leiden tot kortsluiting en storingen of schade
aan het systeem.

T

W

W

W

T

W

W

W

5

4

3

2

1

1

16

13

15

17
18

6

7

8

9

10

11

12

20

14

19

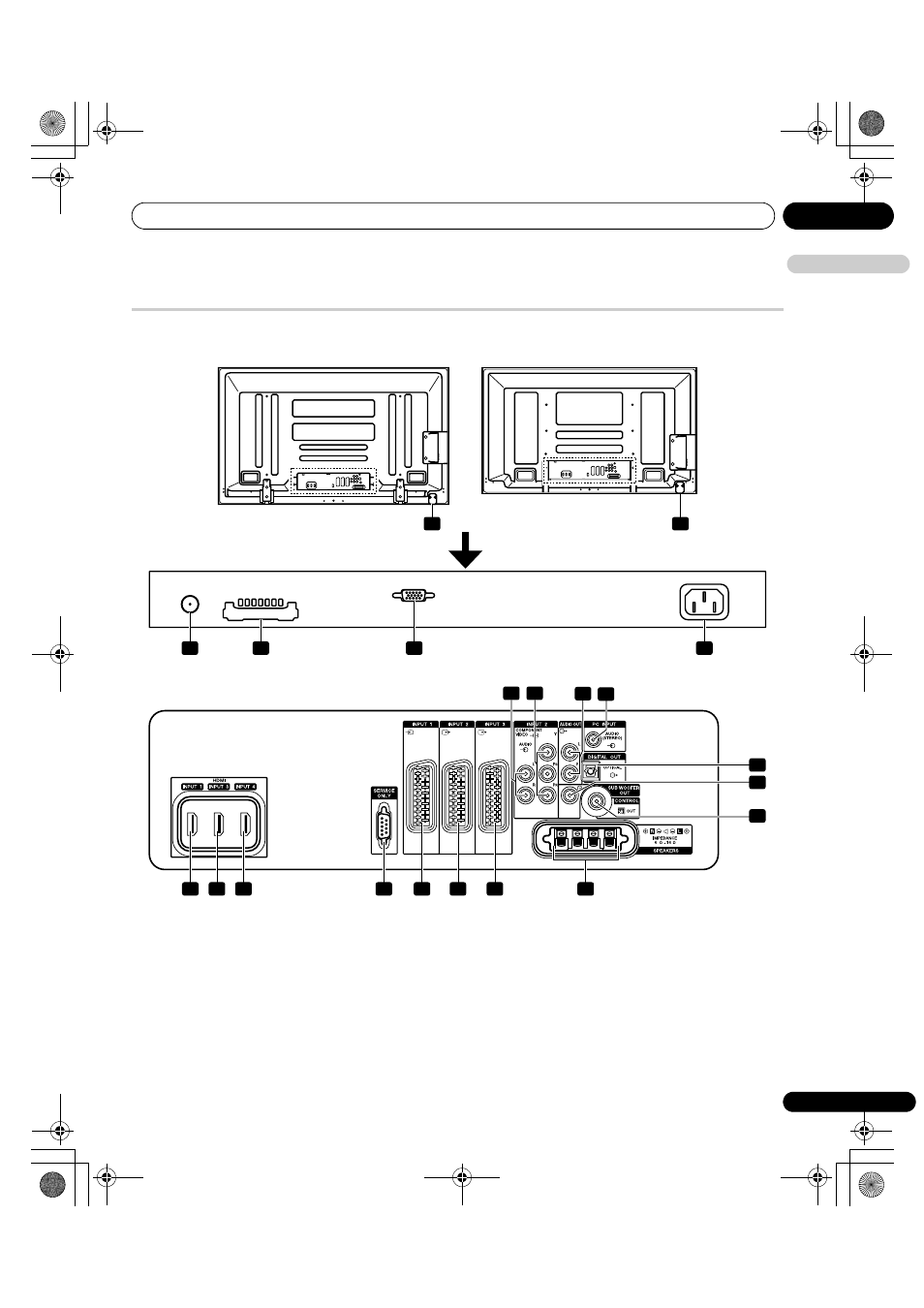

De aansluitingen op het achterpaneel zijn hetzelfde voor de PDP-LX6090 en PDP-LX5090.

* Voor de exacte locaties van de aansluitingen kunt u de

aanduidingen bij het aansluitingencompartiment raadplegen.

(PDP-LX5090)

(PDP-LX6090)

Aansluitingen boven

Aansluitingen in het midden
