Denominazione delle parti 04
13
It
Ita
lia
no
TV flat-screen

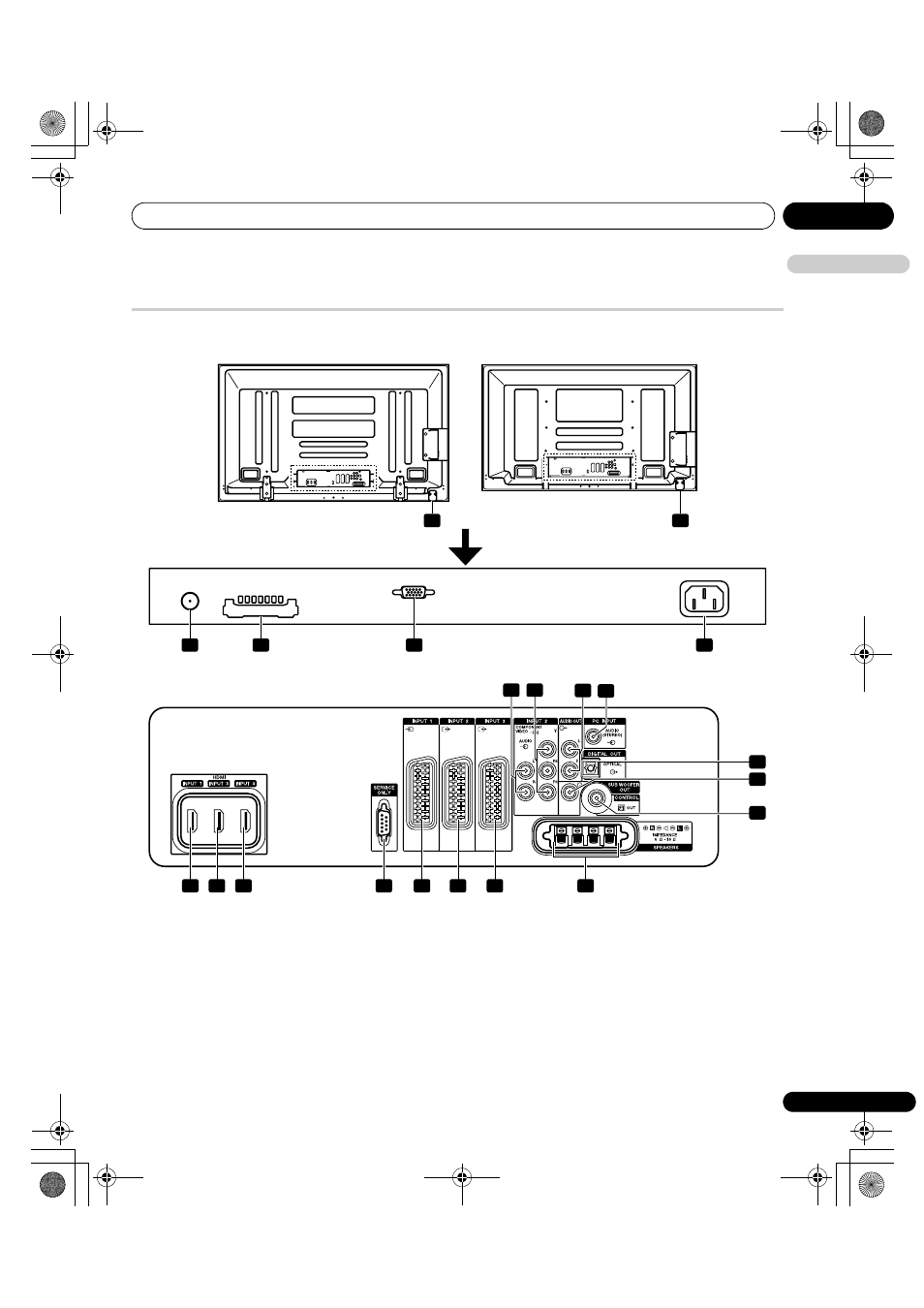

(Lato posteriore)
1 Tasto

2 Terminale di ingresso ANT (antenna)
• Attraverso questo terminale è possibile alimentare il sistema
3 Ingresso COMMON INTERFACE
• Per un modulo CA con una smart card
4 Terminale PC INPUT (RGB analogico)
5 Terminale AC IN
6 Terminale INPUT 1 (HDMI)
7 Terminale INPUT 3 (HDMI)
8 Terminale INPUT 4 (HDMI)
9 Terminale RS-232C (utilizzato per l’impostazione in fabbrica)
10 Terminale INPUT 1 (SCART)
11 Terminale INPUT 2 (SCART)
12 Terminale INPUT 3 (SCART)
13 Terminali INPUT 2 (Audio)
14 Terminali INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
15 Terminali AUDIO OUT
16 Terminale PC INPUT (Audio)
17 Terminale DIGITAL OUT (OPTICAL)
18 Terminale SUB WOOFER OUT
19 Terminale CONTROL OUT (supporta SR+)
20 Terminali SPEAKERS (destro/sinistro)
• Non collegate ai terminali SPEAKERS degli altoparlanti diversi
da quelli specificati.
• Non lasciate i cavi degli altoparlanti scoperti ed esposti in
corrispondenza dei terminali. I cavi esposti possono causare
cortocircuiti e conseguente malfunzionamento o
danneggiamento del sistema.
T W
W
W
T W
W
W
5 4 3 2
1 1
16 13 15
17
18
6 7 8 9 10 11 12 20
14
19
I terminali sul pannello posteriore sono comuni per i modelli PDP-LX6090 e PDP-LX5090.
* Per l’esatta posizione dei terminali fate riferimento alla scheda della
posizione dei terminali, che si trova vicino al comparto terminali.
(PDP-LX5090) (PDP-LX6090)
Terminali nella parte superiore
Terminali nella parte centrale
