Preparazione 05
16
It

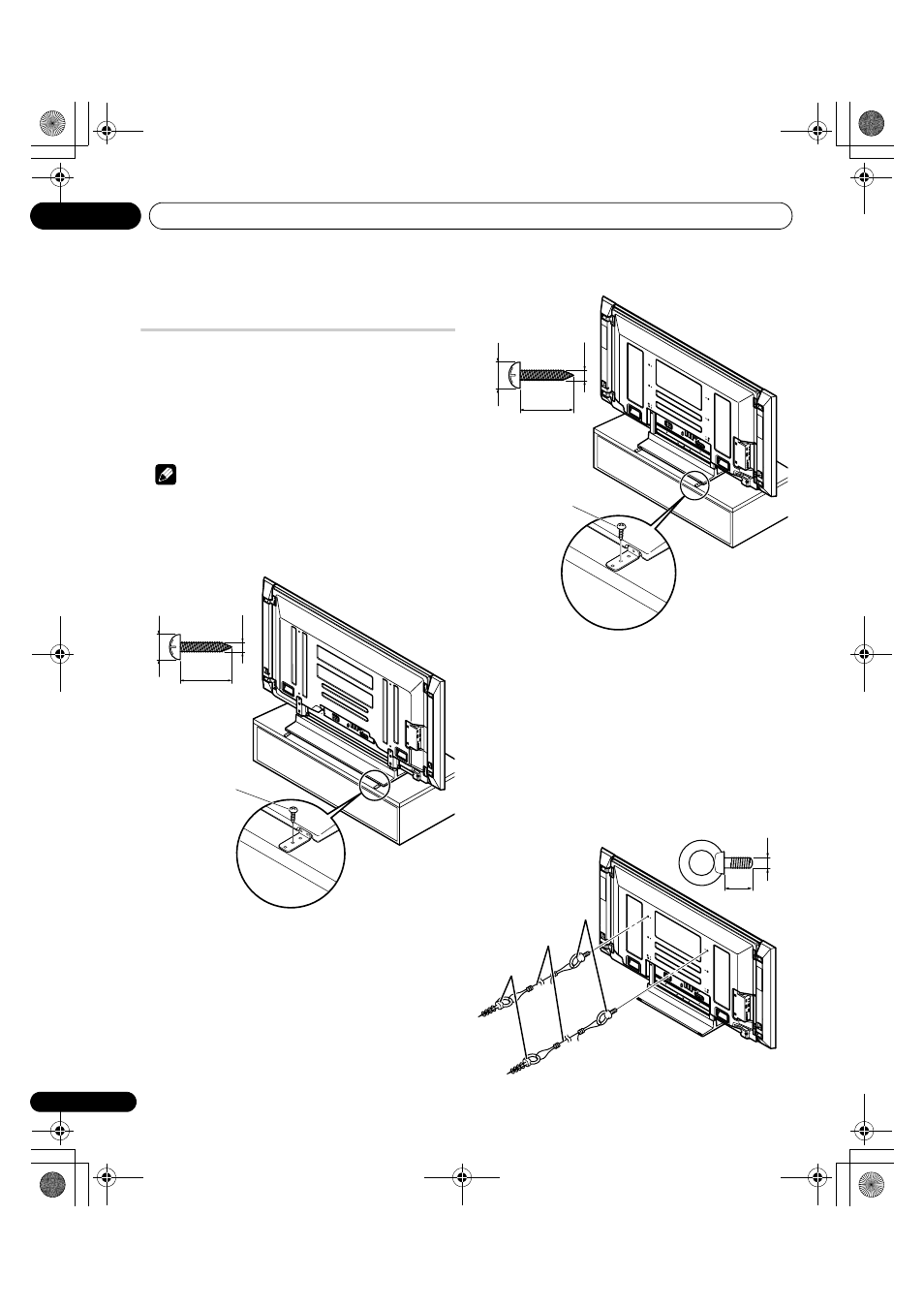

Prevenire il ribaltamento del TV flat-
screen
Dopo avere installato il supporto è necessario accertarsi che il TV
flat-screen non possa ribaltarsi e che sia stabilizzato sia sul muro,
sia sullo scaffale.
Stabilizzazione su un tavolo o su uno scaffale
Il TV flat-screen deve essere stabilizzato nel modo illustrato di
seguito, facendo uso dispositivi di fissaggio metallici e delle viti
forniti in dotazione con il supporto opzionale.
Nota
• Prima di stabilizzare il TV flat-screen su un supporto o uno
scaffale, assicuratevi che i dispositivi di fissaggio metallici
siano fissati al supporto.
• Per stabilizzare il TV flat-screen su un tavolo o su uno scaffale,
impiegate viti per legno reperibili in commercio aventi diametro
nominale di 4 mm e lunghezza di almeno 20 mm.
Praticate un foro al centro sul lato posteriore del piano d’appoggio
prima di usare la vite per legno. Questa operazione deve essere
condotta sia sul lato destro sia su quello sinistro.
Praticate un foro al centro sul lato posteriore del piano d’appoggio
prima di usare la vite per legno. Questa operazione deve essere
condotta sia sul lato destro sia su quello sinistro.
Stabilizzazione mediante fissaggmio a parete
1 Fissate bulloni (ganci) con resistenza idonea al TV flat-screen
per impedirne la caduta.
2 Con cavi resistenti fissatelo quindi saldamente a una parete, a
una colonna o ad altri elementi architettonici di adeguata
robustezza.
Questa operazione deve essere condotta sia sul lato destro sia su
quello sinistro.
Impiegate ganci, cavi ed elementi di fissaggio comunemente
disponibili in commercio. Gancio raccomandato: Diametro
nominale 8 mm, lunghezza da 12 mm a 18 mm
(PDP-LX6090)
Vite per legno
(reperibile in
commercio,
4 mm x 20 mm min.)
20 mm min.
4 mm
da 8 mm a 15 mm
4 mm
(PDP-LX5090)
Vite per legno
(reperibile in
commercio,
4 mm x 20 mm min.)
20 mm min.
4 mm
da 8 mm a 15 mm
M8
Fissaggio
2. Cavo
1. Gancio
da 12 mm a 18 mm
