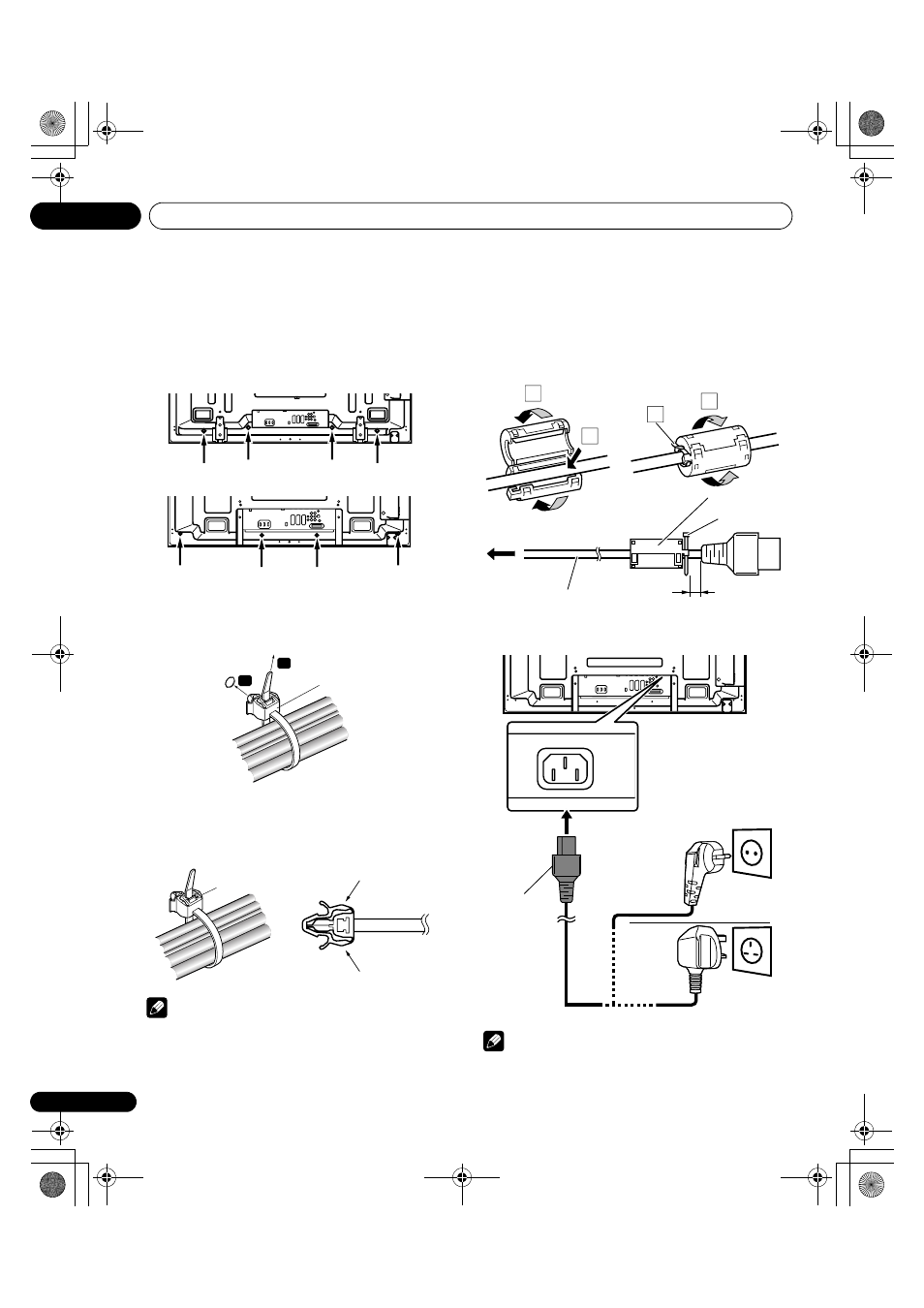

Bevestigen van de kabelklemmen aan het
hoofdtoestel
Gebruik indien nodig de kabelklemmen bij het leggen van de
bedrading. Op de afbeeldingen hieronder kunt u zien waar de
bijbehorende gaatjes zich bevinden aan de achterkant van de flat
screen TV.
(PDP-LX6090)
(PDP-LX5090)
Bevestigen en verwijderen van een kabelklem
Bundel de kabel(s) samen en haal de lip van de klemband door de gesp
[1] van de kabelklem. Houd de hefboompjes ingedrukt en steek de
weerhaak in één van de geschikte gaatjes
[2] in de achterkant van de
flat screen TV. Trek de klemband aan om de klem te vergrendelen.
• Controleer of de kabelklem stevig aan het toestel bevestigd is.
Om de klemband los te kunnen maken, moet u de vergrendeling
vasthouden.
Om de kabelklem van het toestel te kunnen verwijderen, moet u de
hefboompjes indrukken en de klem uit het gat halen.
Opmerking
• Zorg ervoor dat de bedrading niet afgeklemd wordt of iets
dergelijks wanneer u de bedrading legt of bundelt.
• Hoe langer een klem of binder gebruikt wordt, hoe hoger de
kans dat deze kapot gaat. Een oude klem of binder kan
gemakkelijker beschadigd raken bij het verwijderen en kan dan
mogelijk niet opnieuw gebruikt worden.
• Gebruik de kabelklemmen indien nodig.
• Pas op dat de bedrading niet strak komt te staan.
Bevestigen van de ferrietkern
Bevestig de ferrietkern aan het uiteinde van het netsnoer zoals u
kunt zien op de afbeelding. Gebruik de meegeleverde draadbinder
om te voorkomen dat de ferrietkern verschuift langs het snoer.
Als u dit niet doet, zal de flat screen TV niet voldoen aan de CE eisen.
Aansluiten van het netsnoer
Opmerking
• Trek de stekker uit het stopcontact wanneer u de flat screen TV
langere tijd niet zult gebruiken.
• Doe de stekker pas in het stopcontact nadat u alle andere
componenten heeft aangesloten.
