Informazioni aggiuntive 15
85
It
Ita
lia
no

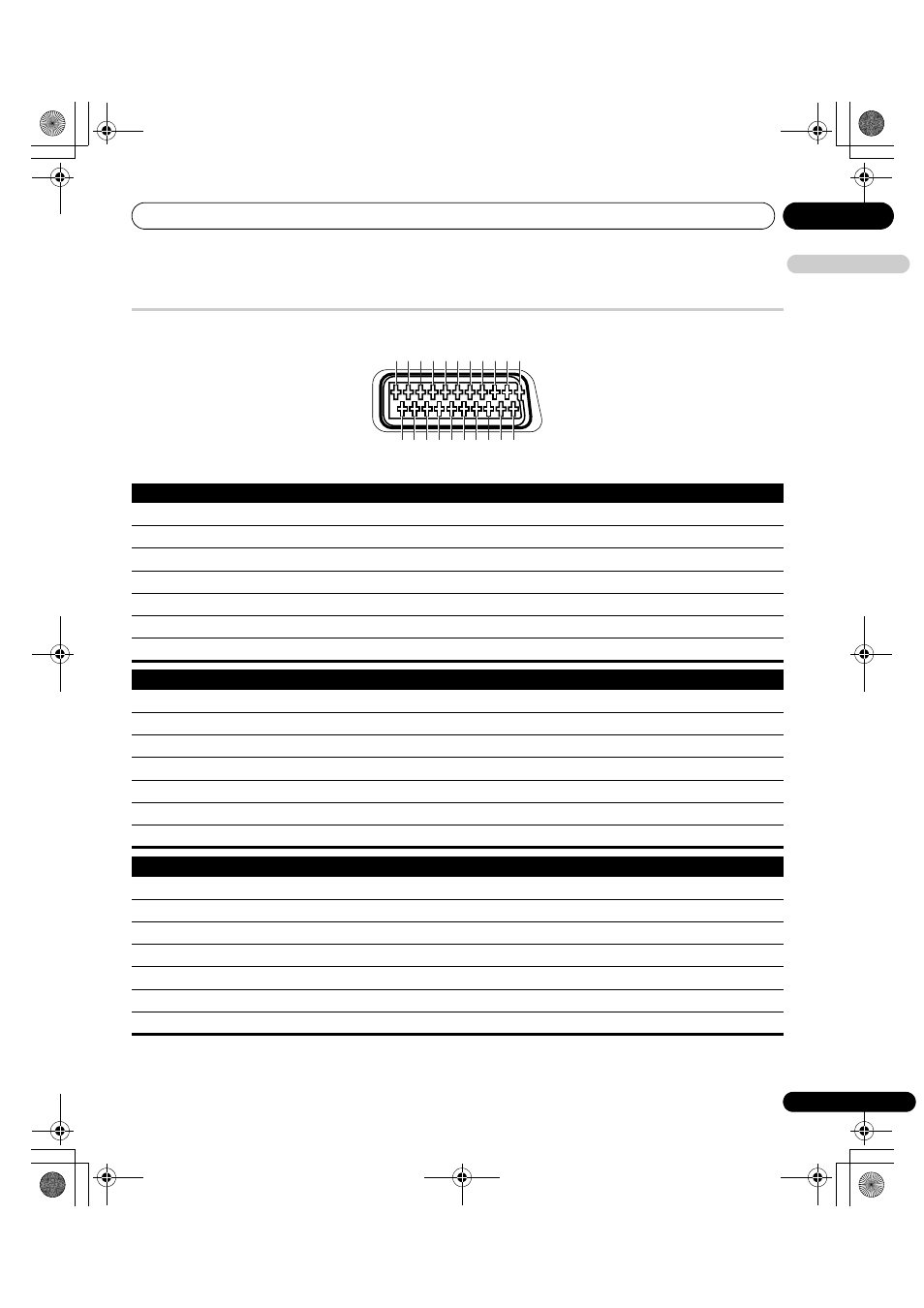

Assegnazione dei pin della presa SCART
Al terminale SCART è possibile collegare vari apparecchi audio e video.
SCART (INPUT 1)
1 Uscita audio di destra 2 Ingresso audio di destra 3 Uscita audio di sinistra
4 Terra comune per l’audio 5 Terra del blu 6 Ingresso audio di sinistra
7 Ingresso del blu 8 Controllo audio-video 9 Terra del verde
10 Non utilizzato 11 Ingresso del verde 12 Non utilizzato
13 Terra del rosso 14 Terra del controllo rosso/verde/blu 15 Ingresso del rosso
16 Controllo rosso/verde/blu 17 Terra dell’uscita video 18 Terra dell’ingresso video
19 Uscita video 20 Ingresso video 21 Schermatura del connettore
SCART (INPUT 2)
1 Uscita audio di destra 2 Ingresso audio di destra 3 Uscita audio di sinistra
4 Terra comune per l’audio 5 Terra 6 Ingresso audio di sinistra
7 Non utilizzato 8 Controllo audio-video 9 Terra
10 Controllo AV link 11 Non utilizzato 12 Non utilizzato
13 Terra 14 Terra 15 Ingresso della crominanza S-Video
16 Non utilizzato 17 Terra dell’uscita video 18 Terra dell’ingresso Video/S-Video
19 Uscita video 20 Ingresso Video/S-Video 21 Schermatura del connettore
SCART (INPUT 3)
1 Uscita audio di destra 2 Ingresso audio di destra 3 Uscita audio di sinistra
4 Terra comune per l’audio 5 Terra del blu 6 Ingresso audio di sinistra
7 Ingresso del blu 8 Controllo audio-video 9 Terra del verde
10 Controllo AV link 11 Ingresso del verde 12 Non utilizzato
13 Terra del rosso 14 Terra del controllo rosso/verde/blu 15 Ingresso della crominanza S-Video
16 Controllo rosso/verde/blu 17 Terra dell’uscita video 18 Terra dell’ingresso Video/S-Video
19 Uscita video 20 Ingresso Video/S-Video 21 Schermatura del connettore
1 3 5 7 9 11 13 15 17 19 21
2 4 6 8 10 12 14 16 18 20
