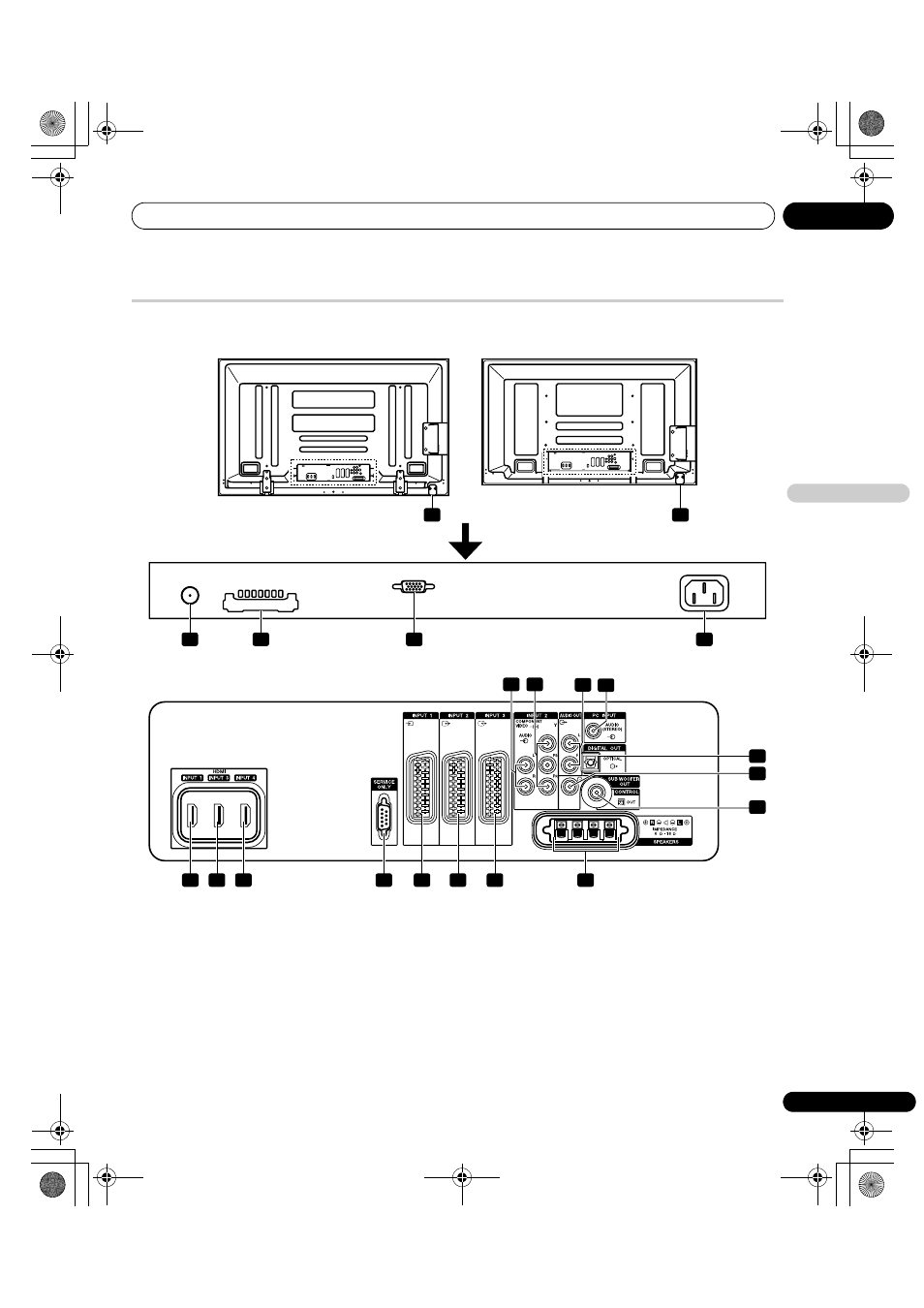

Nombres de los componentes
04
13
Sp
Espa
ñol
Televisor de pantalla plana
(Parte trasera)
1
Botón
2
Terminal de entrada ANT (antena)
• La alimentación podrá suministrarse a través de este terminal
3
Ranura COMMON INTERFACE (Interfaz común)
• Para un módulo CA con una tarjeta Smart Card
4
Terminal PC INPUT (Analogue RGB)
5
Terminal AC IN
6
Terminal INPUT 1 (HDMI)
7
Terminal INPUT 3 (HDMI)
8
Terminal INPUT 4 (HDMI)
9
Terminal RS-232C (se utiliza para la configuración de fábrica)
10 Terminal INPUT 1 (SCART)
11 Terminal INPUT 2 (SCART)
12 Terminal INPUT 3 (SCART)
13 Terminales INPUT 2 (Audio)
14 Terminales INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
15 Terminales AUDIO OUT
16 Terminal PC INPUT (Audio)
17 Terminal DIGITAL OUT (OPTICAL)
18 Terminal SUB WOOFER OUT
19 Terminal CONTROL OUT (soporta SR+)
20 Terminales SPEAKERS (derecho/izquierdo)
• No conecte ningún dispositivo a los terminales de altavoces
que no sea un altavoz especificado.
• No deje los hilos de los altavoces desnudos y expuestos en los
terminales. Los hilos expuestos pueden causar un
cortocircuito, que por su vez puede causar un fallo de
funcionamiento o daños del sistema.
T
W
W
W
T
W
W
W
5
4
3
2
1
1
16
13
15
17
18
6
7
8
9
10
11
12
20
14
19
Los terminales en el panel trasero son comunes a los modelos PDP-LX6090 y PDP-LX5090.
* Para las posiciones exactas de los terminales, refiérase a la hoja de posiciones
de los terminales que se encuentra en el compartimiento de los terminales.
(PDP-LX5090)
(PDP-LX6090)
Terminales en el banco
Terminales en el banco medio
