Preparación 05
18
Sp

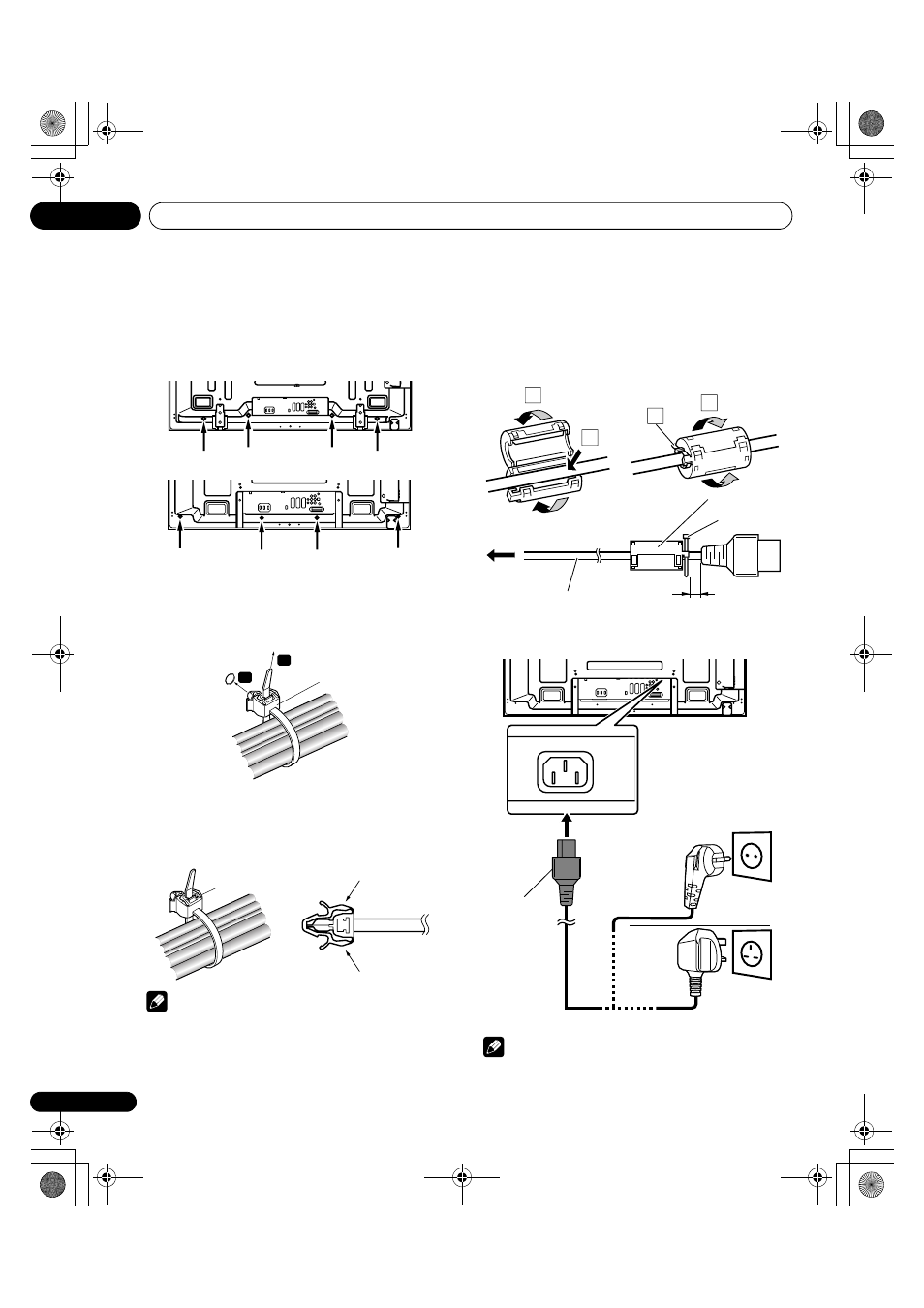

Fijación de las abrazaderas para cables a la unidad
principal
Utilice las abrazaderas para cables como sea necesario para encaminar
los cables de conexión. Los diagramas a continuación muestran la
ubicación de los agujeros en la parte trasera del televisor de pantalla plana.
(PDP-LX6090)
(PDP-LX5090)
Fijación y extracción de una abrazadera para cables
Pase la banda de la abrazadera a través del sujetador [1] y enfarde
el(los) cable(s) en la abrazadera para cables. Presione y sostenga
las palancas y, a continuación, inserte el gancho en un agujero
apropiado
[2] en la parte trasera del televisor de pantalla plana. Tire
de la banda de la abrazadera para bloquear.
• Asegúrese de que la abrazadera para cables esté firmemente
asentada en el panel.
Para extraer la banda de la abrazadera, tire y sostenga el pestillo
para soltar la banda.
Para extraer la abrazadera para cables, presione y sostenga las
palancas y, a continuación, tírela del agujero.
Nota
• Evite oprimir o crear presión en los puntos cuando encamine o
enfarde los cables.
• Cuando más tiempo una abrazadera quede en posición, mayor
será la posibilidad de deterioro. Una abrazadera antigua se daña
con más facilidad durante su extracción y puede quedarse
inutilizable.
• Utilice las abrazaderas para cables como sea necesario.
• Tenga cuidado en no sujetar ningún cabo de conexión a esfuerzos.
Fijación del núcleo de ferrita
Fije el núcleo de ferrita accesorio en el extremo del cable de
alimentación como se muestra en la ilustración adjunta. Utilice el
enlace de cable suministrado para prevenir que el núcleo de ferrita
deslice en el cable.
Si no hace eso, el televisor de pantalla plana no conformará con las
normas obligatorias de la CE.
Conexión de cable de alimentación
Nota
• Desenchufe el cable de alimentación de la toma de corriente
cuando no planee utilizar el televisor de pantalla plana durante
un largo período de tiempo.
• Después que todos los demás componentes estén conectados,
inserte el enchufe del cable de alimentación en la toma de CA.
T
W
T
W
1
2
Abrazadera para
cables
Pestillo
Palanca
Palanca
1
2
3
4
A la toma de corriente
Cable de alimentación de CA
Lo más cerca posible
Núcleo de ferrita
Enlace de cable
T
W
T
W
Europa, excepto Reino Unido y
República de Irlanda
Cable de alimentación
Reino Unido y República de Irlanda
Vista trasera
