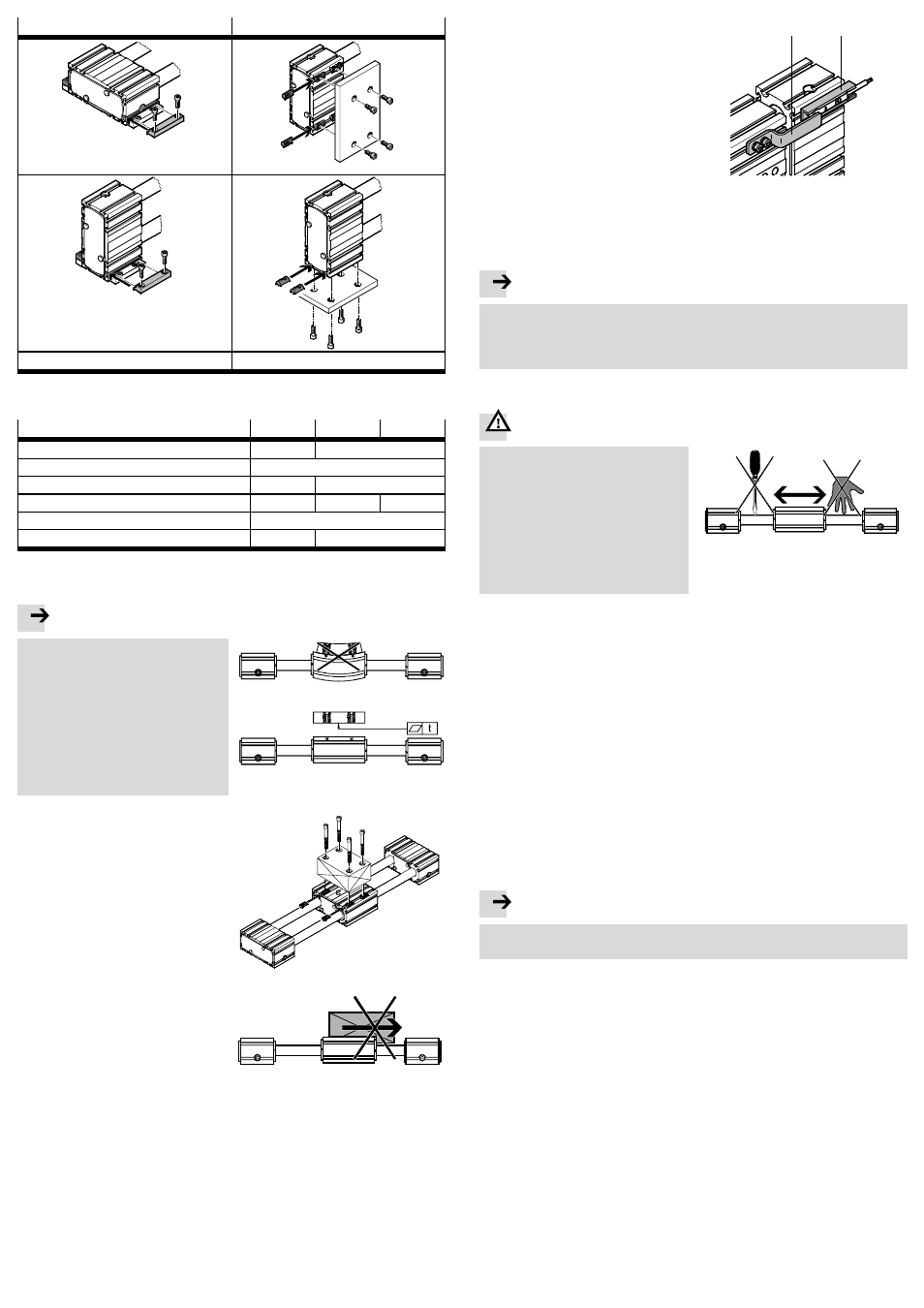

使用 MUE 进行型材安装 使用 NST 进行沟槽螺母安装
型材安装，装在槽 7 中 沟槽螺母安装，装在槽 7 中
图 4
• 均匀地拧紧固定螺丝（紧固扭矩 Î 图 5）。
ELFR-... 35 45 55
螺丝 M3 M5
定位套 ZBH-7
沟槽螺母 NST-3-M3 NST-5-M5
旋进深度 t
max
[mm] 3,8 6 6
超出尺寸 l [mm] 2
紧固扭矩 [Nm] 1 5
图 5
5.2 安装工作负载
提示
弯曲的工作负载会使铝制滑块产生变
形，从而导致导轨的使用寿命缩短。
• 要确保工作负载安装面的平整度
t ≤ 0.01 mm。
图 6
• 在连接被动式导向轴和驱动轴的滑
块时保证它们之间无应力。
• 工作负载的位置应使平行于运动轴
线的作用力和杠杆臂所造成的倾覆
力矩尽可能小。
• 使用 4 颗螺丝和沟槽螺母（必要时
也要使用定位元件）将工作负载
固定在滑块上。（紧固扭矩
Î 图 5）。
图 7
当负载的几何尺寸超出滑块纵向尺寸
时：
• 要确保工作负载不会撞到轴承盖。
图 8
5.3 电气安装
为在运行失控时保护终端位置：
• 请检查是否需要辅助安装硬件接近开关。
将电感式接近开关用作硬件接近开关时：
• 请使用有开启功能（常闭接点）的接近开关。
常闭接点功能用于保护 ELFR，保证在接近开关的电缆断裂时，ELFR 也不会超
过终端位置。
• 请使用与所用控制系统的输入端相应的接近开关。
将接近开关用作参考开关时：
• 请根据安装指南固定开关接线片 (S)
和传感器支架 (L)（ Î 目录说明，
www.festo.com/catalogue）。
• 在接近开关的邻近范围内请注意避
免磁性或者铁氧体部件的外来影响
（至少 3 mm 间距）。
图 9
(S) (L)
为避免脏物侵入：
• 请从我们的样本中选择沟槽盖（
Î 产品样本，www.festo.com/catalogue）。
5.4 线路安装
提示
在应用于对安全性要求极高的场合时，必须另行采取辅助措施。例如：在欧
洲还必须遵守 EG 机械指令所列举的规范。
如果没有采取相应于法定最低要求的辅助措施，则该产品不适合用于控制系
统中有安全要求的部分。
6 调试
警告
运动的物体会造成人或物的伤害（挤
伤）。
• 确保在运行范围内：
– 无人把手伸向运动部件的行进方
向（例如：通过安装保护栅栏来
确保），
– 没有任何异物存在。
只有在负载完全处于静止状态
时，才可把手伸向 ELFR。 图 10
• 借助于驱动轴（例如：ELGR）的操作说明进行调试。
7 保养和维护
清洁和维护：
• 需要时用软抹布清洁 ELFR。
各种对材料没有腐蚀作用的清洁剂都可使用。
不允许为 ELFR 加注润滑脂。
• 请根据您的应用情况检查滑动导向装置的间隙。根据负载情况，随着运行时
间的增长，导轨间隙会增加。
8 拆卸和维修
• 建议：将 ELFR 寄给我们的维修服务部。
以确保产品获得专业的调试及检查。
• 有关附件和辅助工具的信息详见：
www.festo.com/spareparts
9 附件
提示
• 请从我们的产品目录中选择相应的附件
Î www.festo.com/catalogue
