被动式导向轴 ELFR
（中文）操作手册
原版： 德文
Festo AG & Co. KG
Postfach
D-73726
Esslingen
，
德国
电话：
+49/711/347-0
1004NH 752 315
提示
只能由具有专业资质的人员进行安装和调试。

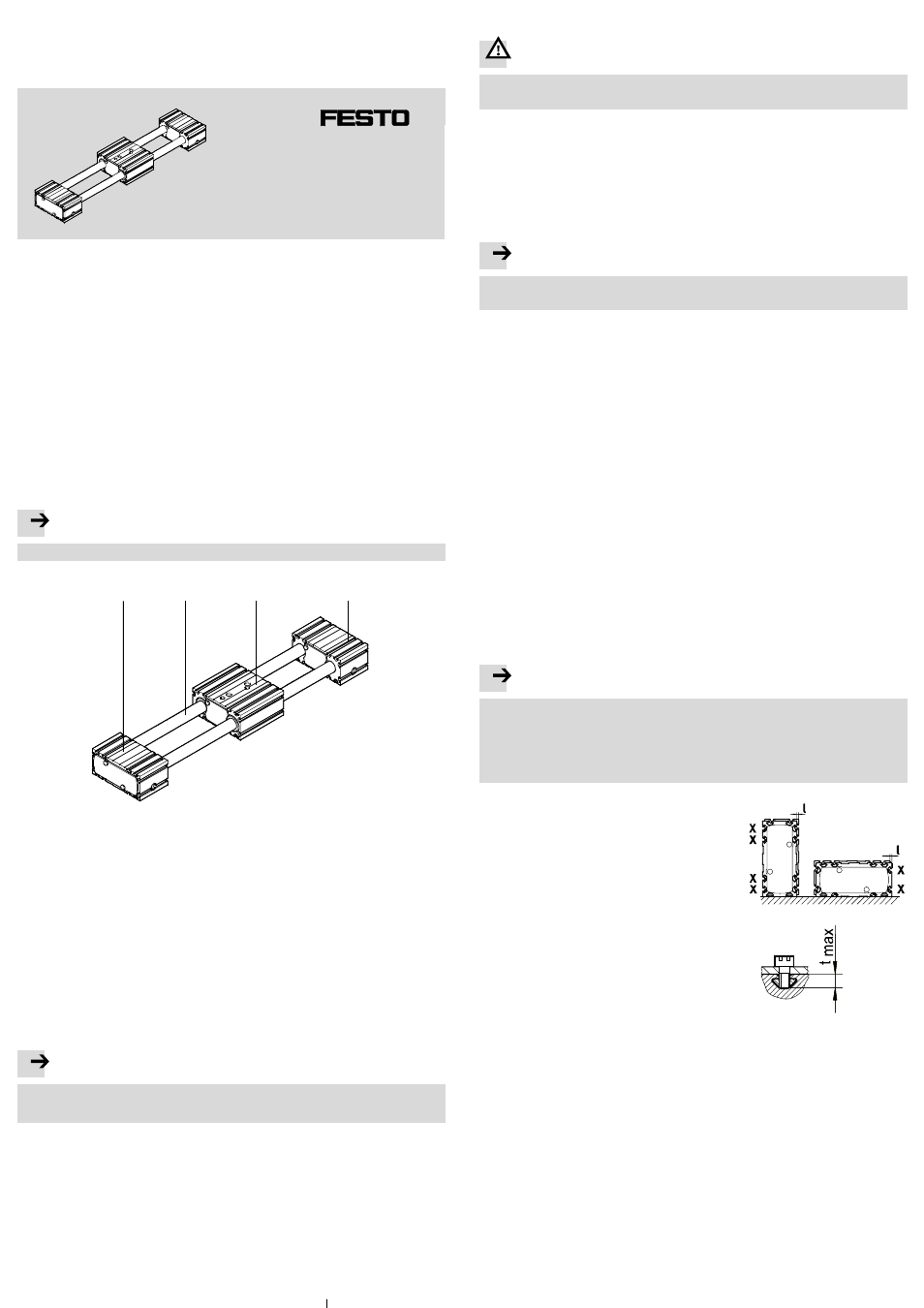

1 工作部件和接口
1 2 3 4
图 1
1 轴承盖
2 导向杆
3 滑块
4 用于沟槽螺母和脚架安装件的槽
2 功能和应用
被动式导向轴 ELFR-... 的滑块 3 支承运动的负载。在与驱动轴（例如：
ELGR-...）联接时，滑块前后往复运动。若导轨上安装加长或者附加的滑块，
则本产品的扭矩和力的承载能力可进一步提高。
滑块采用滚轮导向或滑动导向（对于 ELFR-GF 为滑动导向装置）。借助
于感应式接近开关、开关接线片和传感器支架可确定滑块的基准位置
（
Î 9 附件）。
按照规定，被动式导向轴 ELFR 用作由驱动轴 ELGR 和无驱动的导向轴 ELFR 组成
的定位系统或者门架式系统的基本结构。 它可用于滑块运行方式。
提示
被动式导向轴 ELFR 不具有位置自锁功能：在不与驱动轴联接时，滑块可自
由运动。
• 请注意力和速度的极限值 Î 章节 “技术数据”和“特性曲线”。
3 运输和仓储
警告
运输时若将其垂直，滑块在未固定的情况下可能会坠落（挤伤危险）。
• 请在装好运输固定材料后，使用导向杆水平运输产品。
• 请考虑到产品的重量。 最重可达 30 kg。
• 应设法满足如下仓储条件：
– 存放时间要短
– 存放地点应凉爽、干燥、遮荫并采取了防腐蚀措施。
– 无油、脂和溶脂性蒸汽。
4 产品使用条件
提示
操作不当会引起人为故障。
• 请确保始终遵守本章之说明。这样才能确保产品的性能符合规定。
• 请将本操作指南中的极限值与实际使用情况下的极限值进行比较（例如：作
用力、扭矩、温度、质量、速度）。
只有遵守负载限额才能使产品按照相关的安全规程安全运行。
• 要考虑到使用地点的环境条件。
环境中的腐蚀性元素（例如：臭氧）会缩短产品的使用寿命。
• 请注意遵守同业公会、技术监督协会的规程或者所在国相关的规章制度。
• 拆除运输包装材料，如薄膜和纸板盒等。
包装材料是指那些可回收利用的材质（例外情况： 油纸 ＝ 废料）。
• 在原装状态下使用产品，勿擅自进行任何改动。
• 注意产品以及相关操作指南上的警告和提示。
• 请注意紧固扭矩的容许偏差。如无特殊规定，容许偏差为 ±20 %。
5 安装
5.1 机械安装
• 只要是本操作手册中没有直接要求改动的，请不要对螺丝和螺销作任何改
动。
• 要注意确保安装没有应力和弯曲（支承面的平整度 ≤ 行程长度的
0.05 %；最大为驱动轴的挠度）。
• 安装 ELFR 时要注意使所有操作部件都可触及到。
• 请注意最大挠度
Î 章节 11 技术参数。
提示
安装不当会大大缩短 ELFR 的使用寿命。
• 请确保被动式导向轴 ELFR、驱动轴 ELGR 以及两个滑块相互之间在整个
运行行程内平行。
• 请确保紧固件位于滑块的行驶范围之外（例如：沟槽螺母）。
• 请确保缓冲尽可能正对负载轴，并且与两个轴互相之间协调一致。
• 请注意 ELFR 不对称的几何形状。根
据安装时的方位，滑块或轴承盖超
出轮廓的尺寸为 l （注意接近开关
的 X 位置）。
图 2
• 使用沟槽螺母时，请注意旋进深度
t
max
( Î 图 5)。
图 3
• 按如下方法固定 ELFR：
• 请从我们的样本 www.festo.com/catalogue 选择相应的附件。
